Создание Односкатной Крыши в 3D-окне

Примечание: Помимо построения новой Крыши, как это описано ниже, можно также разбить выбранную Многоскатную Крышу на составляющие Односкатные Крыши при помощи команды Редактор > Изменить Форму > Разбить на Односкатные Крыши.

Используйте этот вариант, если хотите создать Крышу с привязкой к существующим элементам в 3D-окне.

1.Активируйте Инструмент Крыша. В диалоге Параметров Крыши или в Информационном Табло настройте нужные параметры Крыши (например, наклон, покрытия, свес).

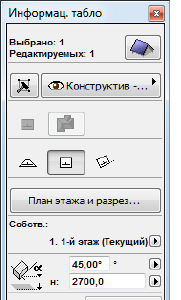

2.В Информационном Табло выберите вариант создания Односкатной Крыши.

3.В Информационном Табло выберите один из геометрических вариантов (Многоугольная, Прямоугольная, Прямоугольная Повернутая)

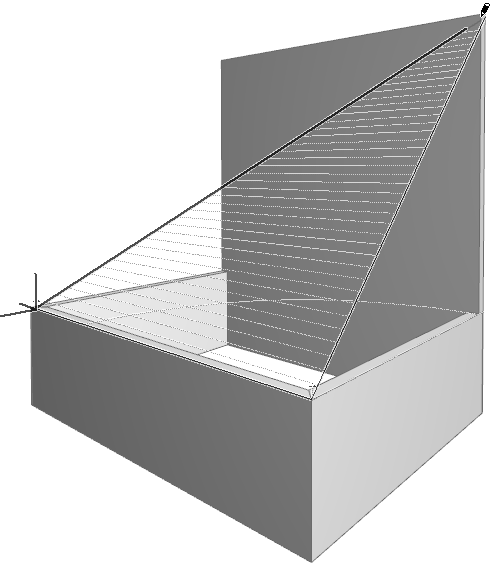

4.Щелчками в трех точках задайте в 3D-окне плоскость Крыши. Первые две точки определяют Опорную Линию Крыши.

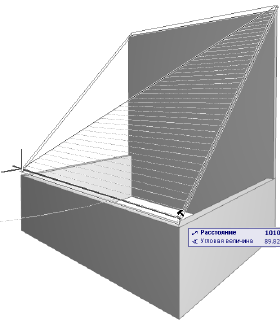

5.Наконец, приступите к построению контура Крыши, последовательно указывая его вершины. При возврате к первой вершине курсор примет форму Молотка. Щелчком завершите построение многоугольника Крыши.

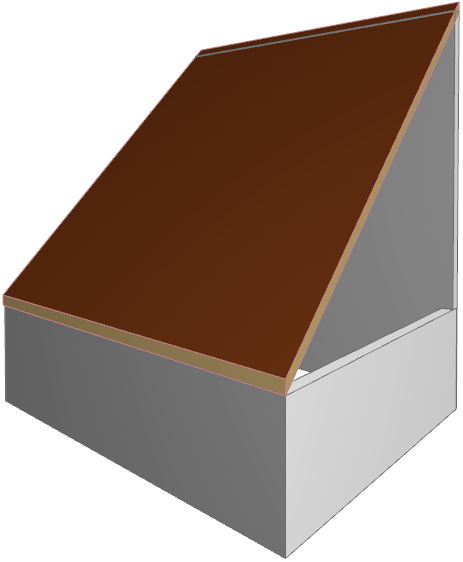

6.На основании построенного многоугольника ArchiCAD сгенерирует крышу.
