Настройка Торцов Крыши или Отверстий в Крыше
Вы можете настроить покрытие и/или угол любого торца Крыши или любого торца отверстия в Крыше. Настроив нужное покрытие/угол, можно применить эти изменения только к торцу, на котором сделан щелчок, ко всем торцам многоугольника (отверстия), на котором сделан щелчок, или ко всем торцам крыши.
1.Выберите Крышу.

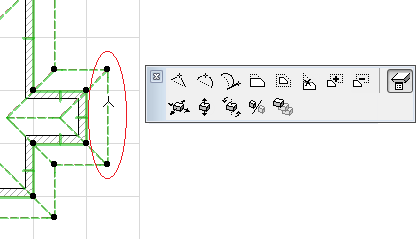

2.Щелкните на линии контура Крыши (не на ее опорной линии).

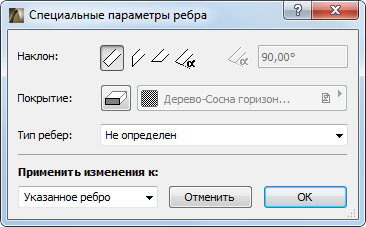

3.В появившейся Локальной Панели активируйте команду Специальные Параметры Торца, чтобы открыть соответствущее диалоговое окно.
Специальный Угол Торца Крыши
Наклон: Выберите в этом списке вариант угла (вертикально, горизонтально, перпендикулярно, под специальным углом) торца крыши. При выборе варианта специального угла, предоставляется возможность ввести его значение в поле справа.
Примечание: Вы можете выбрать вариант Горизонтально, только если выбранное ребро располагается параллельно базовой линии не плоской крыши.

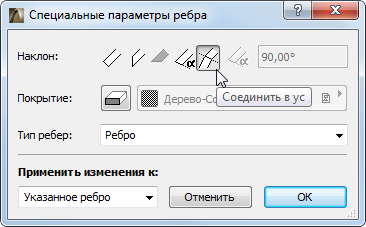

Примечание: Если щелчок был сделан на ребре, являющемся общим для двух торцов выбранных односкатных крыш, становится доступна дополнительная опция “Соединения в ус”. Активация этого варианта приводит к созданию соединения по биссектрисе угла выбранных скатов.
При задании здесь значения угла торца, отличающегося от используемого по умолчанию (настраиваемого в диалоге Параметров Крыши), в панели Форма и Расположение появляется значок, указывающий на применение специального угла торца.
В случае изменения параметра угла торца до закрытия диалога Параметров Крыши, к желтому значку (индикатору “специального торца”) добавляется красная тень. Это означает, что угол торцов Крыши будет изменен: при этом вы можете применить изменения и для торцов со специальными настройками углов. Для этого следует активировать расположенный ниже маркер (Применить изменения также и к специальным скатам/торцам). Если маркер не активирован, то специальные торцы сохранят свои настройки.
Специальное Покрытие Торца Крыши
Примечание: По умолчанию Покрытие торца Крыши определяется в соответствии с назначенным ей Строительным Материалом. Существует возможность замены покрытия всех торцов Крыши при помощи элементов управления, расположенных в панели Модель диалогового окна Параметров Крыши. Диалог Специальные параметры ребра позволяет назначать собственные покрытия отдельным торцам Крыши.

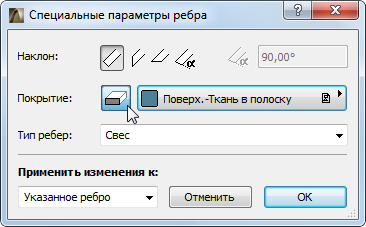

Покрытие: Нажмите кнопку Замены Покрытия и выберите специальное покрытие торцов Крыши.
Применение для любого торца покрытия, отличного от используемого по умолчанию в Панели Модель диалога Параметров Крыши (или определенного при помощи Строительного Материала), приводит к появлению в Панели Модель желтого значка, указывающего на использование специальных параметров торцов.
В случае изменения покрытия торца до закрытия диалога Параметров Крыши, к желтому значку (индикатору “специального торца) добавляется красная тень. Это означает, что покрытие торцов Крыши будет изменено:
при этом вы можете применить изменения и для торцов со специальными настройками покрытий.
Для этого следует активировать расположенный ниже маркер (Применить изменения также и к специальным плоскостям/торцам). Если маркер не активирован, то специальные торцы сохранят свои настройки.
Специальный тип торца Крыши
Тип торца. Выберите покрытие для торцов крыши.
Определенный здесь тип торца крыши может использоваться в качестве параметра во всех ведомостях ArchiCAD. Например, Вы можете добавить “Длина свесов” и “Длина щипцов” в качестве параметров интерактивного каталога крыш.
Для получения информации относительно типов торцов см. Параметры Элементов, Доступные в Интерактивном Каталоге.
Применение Изменений
Применить изменения к: Настроив всех необходимые параметры выберите ребра, для которых они будут применены:
•Указанное Ребро - параметры (покрытие, тип торца) будут применены только к тому торцу, щелчок на котором привел к открытию Локальной Панели.
•Выбранному Многоугольнику - параметры будут применены либо к торцам крыши, либо к торцам отверстия, в зависимости от того, где был сделан щелчок мышью.
•Всем Ребрам - выбранные в этом диалоге параметры будут применены ко всем торцам крыши и ее отверстий.
Нажмите кнопку ОК для закрытия диалога и применения изменений.
