1.Создайте обычную Вальмовую Крышу.
2.На плане этажа или в 3D-окне выберите базовую линию того ската, где Вы хотите добавить башню.

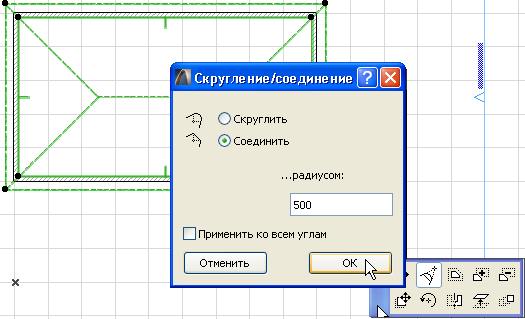

3.Произведите отсечение вершины многоугольника для создания дополнительного ската крыши.

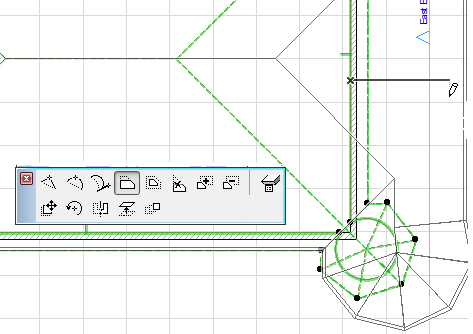

4.В новом скате опять выберите базовую линию и воспользуйтесь командой локального меню Криволинейное ребро для преобразования выбранного ребра в криволинейное и, тем самым, построения фигуры башни.
Количество сегментов построенной крыши указывается по отношению к построенной дуге или к полной окружности согласно параметру Аппроксимация кривой в панели Многоскатный геометрический вариант диалога Параметры крыши.
См. Аппроксимация кривой.
Вы можете настроить аппроксимацию кривой при построении дугообразной крыши (такой как крыша башни) с помощью диалога Специальные параметры ската.
Например, Вы можете указать, что крыша башни состоит из 6 сегментов: выберите По дуге и укажите 6.
При этом изменяется форма окружающих скатов крыши, дугообразные скаты Вашей крыши башни остаются разделенными на 6 сегментов.
