Линейчатая Оболочка: Оболочка над Теннисным Кортом

Создадим Оболочку над теннисным кортом.

1.Разместите объект теннисного корта.

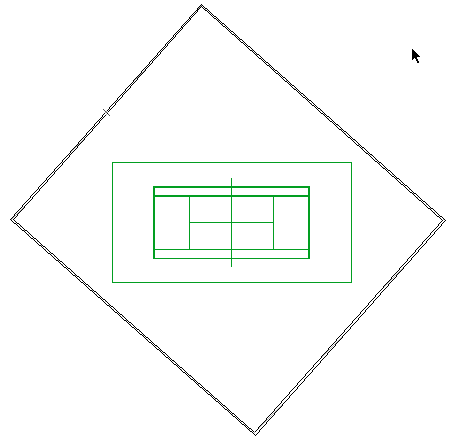

2.Начертите прямоугольник стен вокруг корта под углом в 45 градусов; эти стену послужат в качестве контура привязки для построения профилей линейчатой оболочки (по завершению построения они будут удалены).

Разместим линейчатую оболочку над стенами:

1.Перейдите в 3D-окно и активируйте инструмент Оболочка, выберите геометрический вариант Линейчатый и способ построения Детальный.

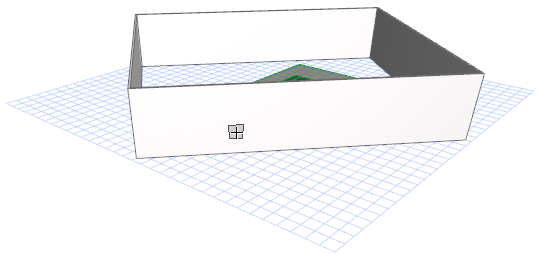

2.Определите первую плоскость ввода на одной из сторон прямоугольной стены. Для этого щелкните на внешней поверхности стены.

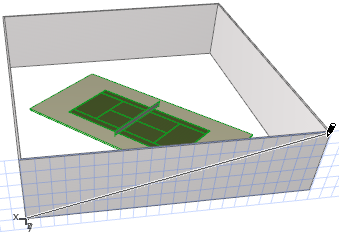

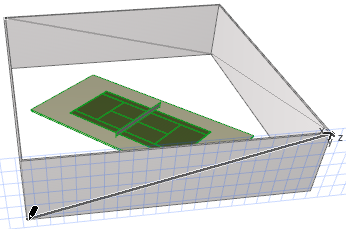

3.Начертите линию от одного верхнего угла к другому и двойным щелчком завершите построение первого профиля в виде прямой диагональной линии, как это показано ниже.

4.В 3D-окне разверните вид так, чтобы ближайшей к Вам оказалась противоположная стена. Определите вторую плоскость ввода с внешней стороны этой противоположной стены щелчком на этой поверхности.

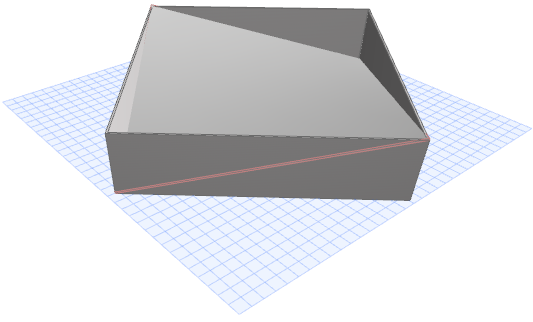

5.На этой плоскости начертите второй профиль, чтобы в результате мы получили приводимый ниже профиль. Для этого следует провести прямую диагональную линию. Двойным щелчком завершите операцию.

Построение Оболочки завершено.

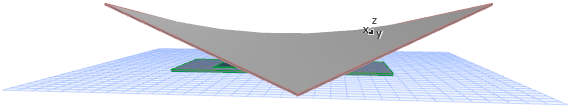

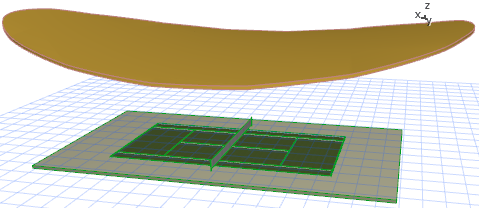

Теперь Вы можете удалить стены и посмотреть на полученный результат.

Сейчас определим контур оболочки.

1.Перейдите на план этажа.

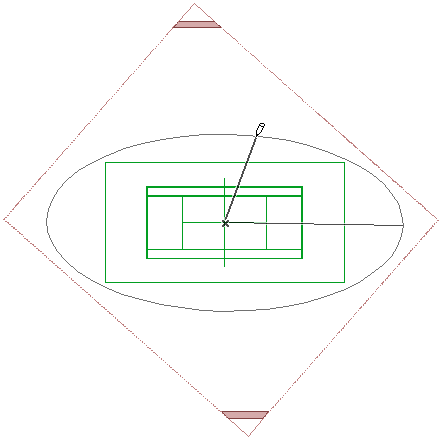

2.С помощью инструмента Окружность начертите эллипс требуемой формы на крыше стадиона.

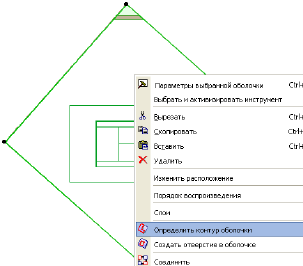

3.Выберите оболочку. В контекстном меню выберите команду Определить контур свода.

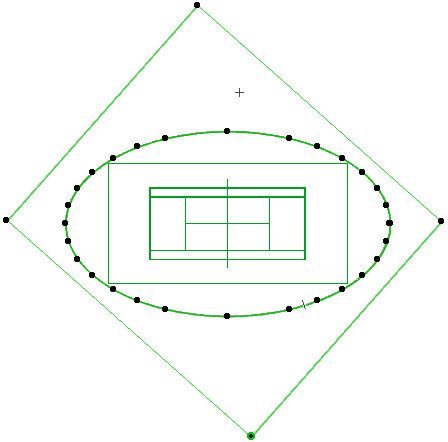

4.С помощью волшебной палочки (нажата клавиша пробела) щелкните на эллипсе для определения эллипсообразного контура оболочки. (Затем Вы можете удалить элемент эллипса.)

5.Посмотрите результат в 3D

6.Постройте окружающие стены, чтобы придать построенной конструкции вид стадиона и затем отсеките их оболочкой.
