Определение каталога с помощью параметров схемы
Содержимое интерактивного каталога определяется в диалоговом окне Параметры схемы. Здесь Вы указываете (1) критерии выбора элементов в каталог; и (2) поля, приводимые в каталоге (то есть конкретную информацию о выбираемых в каталог элементов).
Выберите команду Документ > Каталоги и Ведомости > Каталоги > Параметры Схемы
или нажмите кнопку Параметры схемы в окне интерактивного каталога.
.

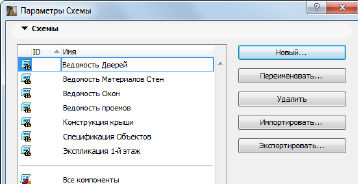

В верхней части панели Схемы выберите схему, которую Вы хотите редактировать или воспользуйтесь кнопками справа, чтобы создать, переименовать, удалить, импортировать или экспортировать схему.
Для подробного ознакомления см. Панель Схемы.

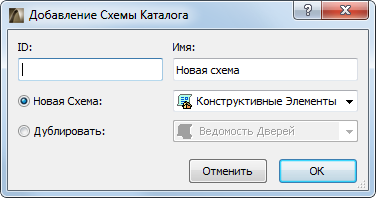

При нажатии кнопки Новый следует выбрать тип создаваемого Каталога (для Конструктивных Элементов, Компонентов или Покрытий):
Определение критерия выбора элементов
Панель Критериев, расположенная в Параметрах Схемы, позволяет управлять включением в каталог элементов/компонентов/покрытий.
В Панели Полей Параметров Схемы задайте параметры выбранных критериев, которые должны отображаться в каталоге.
См. Панель Полей Схемы.
