ПОЛЕ КОЛОННЫ

ОПИСАНИЕ

Площадь Колонны

Площадь поперечного сечения Колонны на Плане этажа, включая площадь отделки, если она есть.

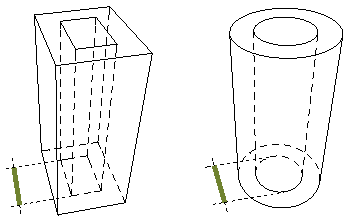

Размер Ядра 2

Для прямоугольной или профилированной Колонны: один из двух размеров поперечного сечения Колонны. (Другой размер - “Размер Ядра 1”)

Для круглой Колонны: диаметр поперечного сечения Колонны.

Размер Ядра 1

Для прямоугольной или профилированной Колонны: один из двух размеров поперечного сечения Колонны. (Другой размер - “Размер Ядра 2”.)
Не применим для круглых Колонн.

Поперечное Сечение Колонны

Форма поперечного сечения Колонны (прямоугольная, круглая или профилированная ) в соответствии с настройками в диалоге Параметров Колонны.

Строительный материал / Профиль

Имя Строительного материала, назначенного ядру Колонны (или имя Профиля для профилированной Колонны).

высота

Высота Колонны. (Если верх Колонны не параллелен основанию, и как следствие, Колонна имеет два значения высоты, например, в случае отсечения Крышей, то Высотой считается Максимальное значение.

См. также параметры “Максимальной/Минимальной высоты.)

Этаж Верхней Привязки

Наименование Этажа Верхней Привязки Колонны, если имеется.

Смещение Верха

Смещение (если имеется) верха Колонны относительно Этажа Верхней Привязки.

Максимальная высота Колонны

Для вертикальной или наклонной колонны она эквивалентна высоте.
Для отсеченной колонны, например, наклонной Крышей, она соответствует наивысшей точке Колонны.

Минимальная высота колонны

Для вертикальной или наклонной Колонны она эквивалентна высоте.
Для отсеченной колонны, например, наклонной Крышей, она соответствует наиболее низкой точке Колонны.

Покрытие

Покрытие, назначенное Колонне (в диалоге Параметров Колонны).

Периметр Колонны

Периметр поперечного сечения Колонны.

Угол Наклона

Угол наклона Колонны.

Чистая площадь поверхности Ядра (без верха/низа)

Площадь чистой поверхности Ядра со всех сторон, не включая верха или низа Колонны. Учитываются Операции Твердотельного Моделирования.

Общая площадь поверхности Ядра (без учета верха/низа)

Общая площадь поверхности ядра со всех сторон, не включая поверхности верха или низа Колонны . Не учитываются Операции Твердотельного Моделирования.

Общая площадь верхней (или нижней) поверхности Ядра

Площадь поперечного сечения Ядра по верху (или низу) Колонны . Не учитываются Операции Твердотельного Моделирования.

Общая площадь поверхности отделки (без учета верха/низа)

Общая площадь поверхности отделки со всех сторон, не включая поверхности верха (или низа) отделки. Не учитываются Операции Твердотельного Моделирования.

Общая площадь верхней (или нижней) поверхности отделки

Площадь поверхности отделки верху (или внизу) колонны. Не учитываются Операции Твердотельного Моделирования.

Чистая площадь нижней поверхности Ядра

Площадь поперечного сечения Ядра внизу Колонны. Учитываются Операции Твердотельного Моделирования.

Чистая площадь верхней поверхности Ядра

Площадь поперечного сечения Ядра вверху Колонны. Учитываются Операции Твердотельного Моделирования.

Чистая площадь нижней поверхности отделки

Площадь поперечного сечения отделки внизу Колонны. Учитываются Операции Твердотельного Моделирования.

Чистая площадь верхней поверхности отделки

Площадь поперечного сечения отделки вверху Колонны. Учитываются Операции Твердотельного Моделирования.

Чистая площадь поверхности отделки

Чистая площадь поверхности отделки Колонны со всех сторон, не включая поверхность отделки вверху или внизу Колонны. Учитываются Операции Твердотельного Моделирования.

Строительный Материал Отделки

Наименование Строительного Материала, назначенного отделке (в диалоге Параметров Колонны).

Тип Облицовки

Определение отделки как Ядро, Отделка или Другой в диалоге Параметров Колонны (панель Форма и расположение). Тип облицовки влияет на отображение колонны в зависимости от параметров диалога Неполный показ конструкций.

Чистый объем ядра

Чистый объем Ядра Колонны. Учитываются Операции Твердотельного Моделирования.

Общий Объем Колонны

Общий объем Колонны, включая объем Ядра и Отделки, если она есть. Не учитываются Операции Твердотельного Моделирования.

Общий объем Ядра

Общий объем Ядра Колонны. Не учитываются Операции Твердотельного Моделирования.

Общий объем Отделки

Общий объем отделки Колонны Не учитываются Операции Твердотельного Моделирования.

Чистый объем отделки

Чистый объем отделки Колонны со всех сторон. Учитываются Операции Твердотельного Моделирования.

Объем Колонны

Чистый объем Колонны (включая объем Ядра и Отделки, если она есть). Учитываются Операции Твердотельного Моделирования.
