ПОЛЕ ПЕРЕКРЫТИЯ

ОПИСАНИЕ

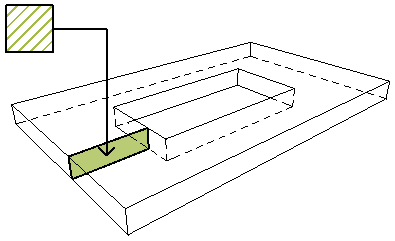

Штриховка Поверхности

Имя штриховки поверхности (если она есть), назначенной Перекрытию.

Расположение Плоскости Привязки

Расположение Плоскости Привязки, заданное в диалоге Параметров Перекрытия (Сверху или Снизу; для многослойных Перекрытий также может использоваться Верх Ядра или Низ Ядра).

Указывается расположение плоскости привязки, например, “Сверху”

Строительный материал / Многослойная конструкция

Имя Строительного материала или Многослойной конструкции, назначенной Перекрытию.

Периметр Отверстий

Суммарный периметр всех отверстий в Перекрытия, измеряемый согласно 2D-многоугольнику Перекрытия. Операции Твердотельного Моделирования не принимаются во внимание.

Покрытие Снизу

Имя Покрытия, назначенного нижней поверхности Перекрытия.

Покрытие Торцов

Имя Покрытия, назначенного поверхности торцов Перекрытия.

Примечание: Даже если торец Перекрытия имеет специальное покрытие, в смете будет указано то покрытие, которое установлено в панели Модель диалога Параметров Перекрытия.

Покрытие Сверху

Имя Покрытия, назначенного верхней поверхности Перекрытия.

Периметр

Периметр Перекрытия, включая периметры всех отверстий, измеряемый согласно 2D-многоугольнику Перекрытия.

Площадь Нижней Поверхности

Площадь нижней поверхности Перекрытия, за вычетом любых отверстий, отсечений и Операций Твердотельного Моделирования.

Условная площадь нижней поверхности

Площадь нижней поверхности Перекрытия за вычетом отверстий, площадь которых превышает значение, установленное в диалоге команды Параметры > Рабочая среда проекта > Единицы измерения и правила для расчетов (“Уменьшение перекрытий…”). Учитываются любые отсечения и Операции Твердотельного Моделирования.

Условная площадь верхней поверхности

Площадь верхней поверхности Перекрытия за вычетом отверстий, площадь которых превышает значение, установленное в диалоге команды Параметры > Рабочая среда проекта > Единицы измерения и правила для расчетов (“Уменьшение перекрытий…”).
Учитываются любые отсечения и Операции Твердотельного Моделирования.

Площадь Поверхности торца

Площадь поверхности торца Перекрытия. Учитываются любые отсечения, отверстия и Операции Твердотельного Моделирования.

Общая Площадь Нижней Поверхности Перекрытия с Учетом Отверстий

Площадь нижней поверхности Перекрытия за вычетом поверхности всех отверстий. Это значение учитывает любые отсечения, но Операции Твердотельного Моделирования не принимаются во внимание.

Общая площадь нижней поверхности Перекрытия

Площадь нижней поверхности Перекрытия, включая поверхности всех отверстий. Это значение учитывает любые отсечения, но Операции Твердотельного Моделирования не принимаются во внимание.

Общая Площадь Поверхности Торцов Перекрытия с Учетом Отверстий

Площадь поверхности всех торцов Перекрытия, включая торцы всех отверстий. Это значение учитывает любые отсечения, но Операции Твердотельного Моделирования не принимаются во внимание.

Общая площадь торцов Перекрытия

Площадь поверхности всех торцов Перекрытия без учета торцов отверстий. Это значение учитывает любые отсечения, но Операции Твердотельного Моделирования не принимаются во внимание.

Общая Площадь Верхней Поверхности Перекрытия с Учетом Отверстий

Площадь верхней поверхности Перекрытия за вычетом поверхности всех отверстий. Это значение учитывает любые отсечения, но Операции Твердотельного Моделирования не принимаются во внимание.

Общая площадь верхней поверхности Перекрытия

Площадь верхней поверхности Перекрытия, включая поверхности всех отверстий. Это значение учитывает любые отсечения, но Операции Твердотельного Моделирования не принимаются во внимание.

Площадь Отверстий

Общая площадь поверхности всех отверстий в Перекрытии, измеряемая согласно 2D-многоугольнику Перекрытия. Операции Твердотельного Моделирования не принимаются во внимание.

Площадь Верхней Поверхности

Площадь верхней поверхности Перекрытия за вычетом любых отверстий, отсечений и Операций Твердотельного Моделирования.

Толщина

Толщина Перекрытия (согласно параметру "Толщина" диалога Параметров Перекрытия).

Отметка Низа

Возвышение низа Перекрытия

Отметка Верха

Возвышение верха Перекрытия

Объем

Чистый объем Перекрытия за вычетом объемов отверстий, если они есть. Также учитываются отсечения и Операции Твердотельного Моделирования.

Общий объем Перекрытия

Объем Перекрытия за вычетом объема отверстий.

Это значение учитывает любые отсечения, но Операции Твердотельного Моделирования не принимаются во внимание.

Общий Объем Перекрытия с Учетом Отверстий

Объем Перекрытия, включая объем всех ее отверстий. Объем уменьшается любыми отсечениями, но Операции Твердотельного Моделирования не учитываются.

Условный объем

Объем перекрытия за вычетом отверстий, объем которых превышает значение, указанное в диалоге команды Параметры > Рабочая среда проекта > Единицы измерения и правила для расчетов (“Уменьшить объем перекрытий на…”). Учитываются любые отсечения и Операции Твердотельного Моделирования.
