ПОЛЕ ДВЕРИ-ОКНА

ОПИСАНИЕ

2D-символ

2D-символ окна/двери (как он показывается на плане этажа).

Вид со Стороны Открывания

3D-символ двери/окна, со стороны открывания.

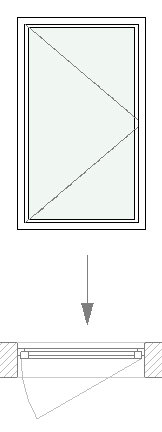

Вид со Стороны, Противоположной Стороне Открывания

3D-символ двери/окна со стороны, противоположной стороне открывания.

3D-фронтальная аксонометрия

3D-символ окна/двери в аксонометрии со стороны открывания.

Вид со Стороны Четверти

Вид окна/двери со стороны четверти.

Вид со Стороны, Противоположной Четверти

Вид окна/двери со стороны, противоположной четверти.

Звукоизоляция

Значение Звукоизоляции (если имеется), указанное на вкладке Характеристик в панели Специальных Параметров.

Значение Звукоизоляции.

Размеры Выхода

(Только для Дверей.) Ширина и высота прохода, указанная в диалоге Параметров (на вкладке Специальных Параметров).

Огнестойкость

Значение Огнестойкости (если имеется), указанное на вкладке Характеристик в панели Специальных Параметров.

Значение Огнестойкости.

Из Зоны

Имя зоны, из которой открывается дверь или окно.

Показывается имя зоны.

Из Зоны с Номером

Номер зоны, из которой открывается дверь или окно.

Показывается номер зоны.

высота

Высота окна/двери согласно значению поля “Высота” в диалоговом окне установки параметров окна/двери или информационного табло.

Размеры Полотна

(Только для Дверей.) Ширина и высота полотна, указанная в диалоге Параметров (на вкладке Специальных Параметров).

Текст маркера

Текст маркера, указанный в диалоге установки параметров инструмента, панель Маркер размера , группа параметров Специальные тексты-Текст маркера. Этот текст по умолчанию эквивалентен номеру ID элемента, однако ему может быть приписан специальный текст.

Показывается текст маркера

Номинальные размеры Ш x В

Показываются размеры проема в виде “высота x ширина”. Эти параметры высоты и ширины размера проема определяются как “номинальные” в диалоге установки параметров проема.

Номинальные размеры Ш x В x Т

Показываются размеры проема в виде “высота x ширина x толщина стены”. Эти параметры высоты и ширины размера проема определяются как “номинальные” в диалоге установки параметров проема, а толщина стены относится к той стене, в которой располагается проем. (Как и номинальный объем проема О/Д)

Номинальная высота проема О/Д со стороны четверти

Высота отверстия стены, уменьшенная на высоту верхней и нижней четвертей. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если включен параметр "Номинальный размер= внутренний размер косяка”.

Номинальная высота проема О/Д стороны, противоположной четверти

Высота отверстия в стене. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если включен параметр "Номинальный размер= внутренний размер косяка”.

Номинальная площадь проема О/Д со стороны четверти

Высота между верхней и нижней частью x ширина между боковыми частями. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если включен параметр "Номинальный размер= внутренний размер косяка”.

Номинальная площадь проема О/Д со стороны, противоположной четверти

Высота отверстия в стене x ширина отверстия в стене. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если включен параметр "Номинальный размер= внутренний размер косяка”.

Номинальная ширина проема О/Д со стороны четверти

Ширина отверстия в стене, уменьшенная размерами боковых четвертей. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если включен параметр "Номинальный размер= внутренний размер косяка”.

Номинальная ширина проема О/Д со стороны, противоположной четверти

Ширина отверстия в стене. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если включен параметр "Номинальный размер= внутренний размер косяка”.

Ориентация

Л для левой и П для правой. Направление, в котором открывается дверь или окно (в левую сторону или в правую). Ориентация также указывается линией открывания на плане этажа.

Показывается ориентация .

Рисунок образца

Предварительно определенный рисунок просмотра объекта.

Размеры Четверти

(Только для Окон.) Ширина и высота окна, указанная в полях Размеров Четверти диалога Параметров (в панели Специальных Параметров).

Привязка По Низу/По Верху

Значение подоконника/верхней части согласно его определению панели Просмотр и расположение диалога установки параметров инструмента. (Это значение измеряет расстояние от верхней части или подоконника/порога и до основания стены или до текущего этажа, как это определено пользователем.)

Толщина

Толщина коробки, указанная на вкладке параметров Коробки Окна или Коробки Двери в диалоге Параметров.

В Зону

Имя зоны, в которую открывается окно или дверь.

Показывается имя зоны.

Конструкция Стены

Конструкция Стены, в которой размещен объект Окна или Двери.

Толщина Стены

Толщина Стены, в которой размещен объект Окна или Двери.

В Зону с Номером

Номер зоны, в которую открывается окно или дверь.

Показывается номер зоны.

Размеры Блока

Ширина и высота элемента заполнения проема, указанная в диалоге Параметров. “Элемент” - это коробка заполнения проема, размеры которого равны размерам проема, уменьшенным на размеры допусков.

Высота верхней части О/Д со стороны четверти

Расстояние от основания стены и до верхней части окна/двери, принимая во внимание геометрию четверти. Определяется как сумма высоты подоконника/порога и высоты проема, принимая во внимание геометрию четверти.

Высота верхней части О/Д со стороны, противоположной четверти

Расстояние от основания стены и до верхней части окна/двери, принимая во внимание геометрию четверти. Определяется как сумма высоты подоконника/порога и высоты проема, принимая во внимание геометрию четверти.

Номинальная высота верхней части О/Д

Расстояние от основания стены и до верхней части окна/двери, принимая во внимание геометрию четверти. Определяется как сумма высоты подоконника/порога и высоты проема, принимая во внимание геометрию четверти.
Приводится как: Высота верхней части окна

Номинальная высота подоконника/порога О/Д

Расстояние от основания стены и до верха подоконника/порога. Включает высоту подоконника/порога и плюс высоту (если она есть) нижней четверти.

Высота проема О/Д со стороны четверти

Высота отверстия стены, уменьшенная на высоту верхней и нижней четвертей. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если отключен параметр "Номинальный размер= внутренний размер косяка”.

Высота проема О/Д со стороны, противоположной четверти

Высота отверстия в стене. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если отключен параметр "Номинальный размер= внутренний размер косяка”.

Номинальная площадь проема О/Д

Высота отверстия в стене x ширина отверстия в стене. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если включен параметр "Номинальный размер= внутренний размер косяка”.

Номинальный объем проема О/Д

Объем, вычисленный согласно “высота x ширина x толщина стены”. Эти параметры высоты и ширины размера проема определяются как “номинальные” в диалоге установки параметров проема, а толщина стены относится к той стене, в которой располагается проем. (Как и номинальный объем проема О/Д)

Площадь проема Окна / Двери со стороны четверти

Высота между верхней и нижней частью x ширина между боковыми частями. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если отключен параметр "Номинальный размер= внутренний размер косяка”.

Площадь проема Окна / Двери со стороны, противоположной четверти

Высота отверстия в стене x ширина отверстия в стене. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если отключен параметр "Номинальный размер= внутренний размер косяка”.

Ширина проема О/Д со стороны четверти

Ширина отверстия в стене, уменьшенная размерами боковых четвертей. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если отключен параметр "Номинальный размер= внутренний размер косяка”.

Ширина проема О/Д со стороны, противоположной четверти

Ширина отверстия в стене. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если отключен параметр "Номинальный размер= внутренний размер косяка”.

Объем проема О/Д

Объем проема, высеченного окном/дверью.

Вычисление объема базируется на отверстиях, которые получаются в результате вырезания из стен GDL-проемов.

Ширина проема О/Д со стороны четверти

Ширина отверстия в стене, уменьшенная размерами боковых четвертей. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если отключен параметр "Номинальный размер= внутренний размер косяка”.

Ширина проема О/Д со стороны, противоположной четверти

Ширина отверстия в стене. Используйте этот параметр с окнами из библиотеки ArchiCAD 10, если отключен параметр "Номинальный размер= внутренний размер косяка”.

Высота подоконника/порога О/Д со стороны четверти

Расстояние от основания стены и до подоконника/порога, принимая во внимание высоту нижней четверти.

Высота подоконника/порога О/Д со стороны, противоположной четверти

Расстояние от основания стены и до подоконника/порога, не принимая во внимание высоту нижней четверти.

Размеры Отверстия в Стене

Ширина и высота отверстия проема в стене, как это определено в диалоге установки параметров инструмента (панель Параметры или Специальные параметры). “Отверстие в стене” - это проем, который высекается в стене, и состоит из размеров блока (коробки) и плюс значения допуска.

Ширина

Номинальная ширина окна/двери. Это параметр ширины размера проема, указанного как “номинальный” в диалоге установки параметров проема (панель Параметры или Специальные параметры).
