Изменение формы каталога для его расположения в макете

Примечание: Эта функция также имеется для индексов проекта, размещенных в макетах.

Используйте команду  Реструктуризация таблицы для автоматического разделения больших таблиц, которые превышают размеры макета, на составные части и размещения их друг возле друга.

Любая вершина выбранного каталога, размещенного как чертеж, имеет команду Реструктуризация таблицы в ее локальной панели.

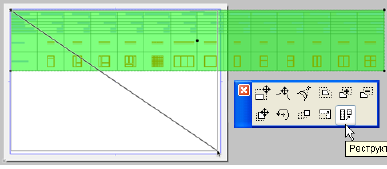

Выберите эту команду и затем вручную измените размер рамки чертежа. На следующем рисунке показывается каталог окон, который не помещается на листе размера A4.

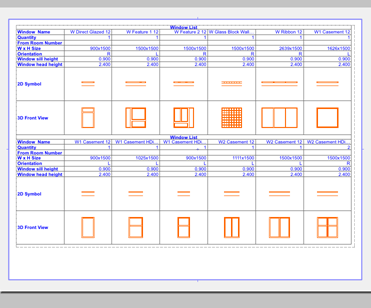

Команда реструктуризации таблицы предназначена для того, чтобы определить новый ограничивающий прямоугольник таблицы каталога. В этом случае ArchiCAD повторно вычисляет размеры и размещает каталог таким образом, чтобы он самым лучшим образом подходил под новый размер. В результате: каталог разбивается на две части, которые располагаются друг под другом.

Примечание: Если выбранный чертеж разбивается на несколько частей с размещением во многих макетах, то команда Реструктуризация таблицы позволит Вам определить новый ограничивающий прямоугольник, однако, вместо размещения частей каталога в одном макете, каждая новая его часть будет размещена в дополнительном макете.

См. Распределение каталога по многим макетам.
