Установка параметров модельного вида

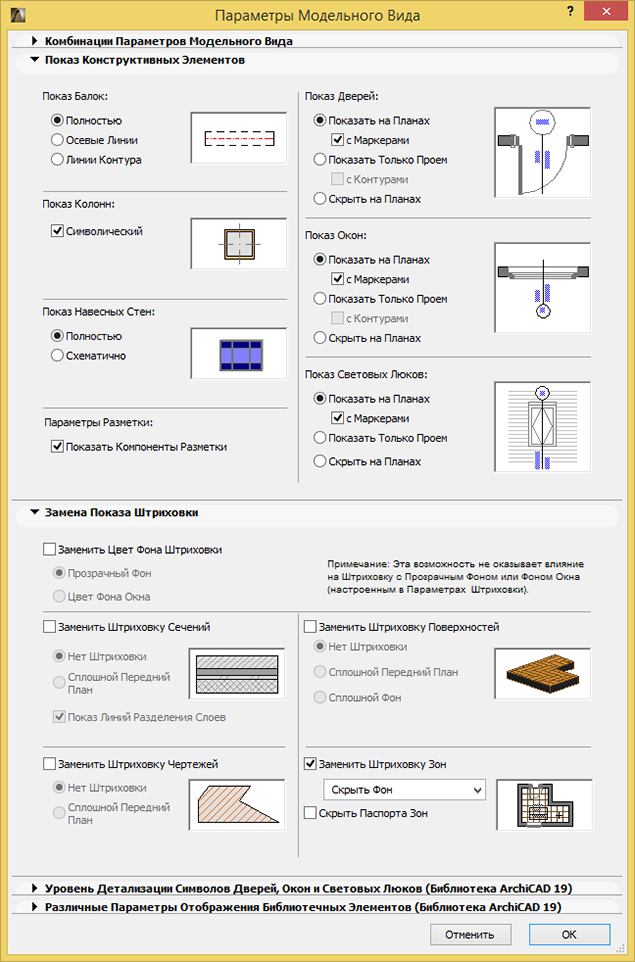

Используйте диалоговое окно команды Документ > Настроить Модельный Вид > Параметры модельного вида для установки следующих параметров (распределенных по отдельным панелям):

1.Параметры конструктивных элементов. Содержит параметры типа показать/спрятать для символов балок, колонн, дверей, окон, световых люков, маркеров сечений, навесных стен и элементов разметки.

Для получения дополнительной информации см. Параметры модельного вида для конструктивных элементов.

2.Замена показа штриховки. Содержит параметры фона штриховки и зон, а также параметры образцов штриховки.

Для получения дополнительной информации см. Параметры модельного вида для замены показа штриховки.

3.Параметры для объектов GDL. Позволяет выбрать вариант 2D-представления некоторых объектов GDL. Воспользуйтесь этими параметрами для изменения способа вывода на экран и печать всех релевантных объектов GDL в Вашем проекте. (Вы также можете установить этот параметр для каждого объекта индивидуально с помощью соответствующего управляющего элемента в диалоговом окне Параметры объекта.)

Примечание: Имеющиеся здесь параметры изменяются в зависимости от загруженных в Вашем проекте библиотек. Вы можете иметь несколько панелей, по одной на каждую из загруженных библиотек.

Для получения дополнительной информации см. Различные Параметры Отображения Библиотечных Элементов.

При нажатии ОК происходит закрытие диалогового окна с применением произведенных установок ко всем элементам в проекте.
