Комбинации параметров модельного вида

После установки параметров модельного вида их можно сохранить в виде комбинации параметров модельного вида с помощью управляющих элементов в верхней части диалогового окна команды Документ > Настроить Модельный Вид > Параметры модельного вида.

См. Панель Комбинации параметров модельного вида.

Некоторые из комбинаций параметров модельного вида предварительно определены; Вы можете изменять их и сохранять под другими именами.

Комбинации параметров модельного вида могут быть сохранены и применены конкретным видам в зависимости от их назначения (например, для использования в планах чертежей или в планах местности). Различные виды могут показываться с использованием различных параметров модельного вида.

Если Вы не сохраняете установленную конфигурацию параметров, то она запоминается под именем Специальная, которая, по сути, отражает текущее состояние параметров модельного вида. Этот специальный набор параметров остается в силе даже после закрытия диалогового окна, однако параметры не сохраняются под этим именем.

После установки необходимого набора параметров Вы можете сохранить их под соответствующим именем по кнопке Запомнить как.

Активная комбинация параметров модельного вида показывается в разделе Спецификации карты проекта или карты видов навигатора и наборов издателя.

Применение к проекту комбинации параметров модельного вида

Для применения той или иной комбинации параметров модельного вида используйте один из следующих способов:

•Воспользуйтесь подменю Документ > Настроить Модельный Вид для выбора в нем одной из существующих комбинаций.

•Откройте диалог Документ > Настроить Модельный Вид > Параметры модельного вида и выберите одну из предварительно установленных комбинаций модельного вида в верхней панели. Проверьте параметры этой комбинации в других панелях этого диалога, чтобы проанализировать, что именно произойдет при ее выборе.

•Воспользуйтесь управляющими элементами Параметры изображения и сохранения (в нижней части карты проекта организатора.)

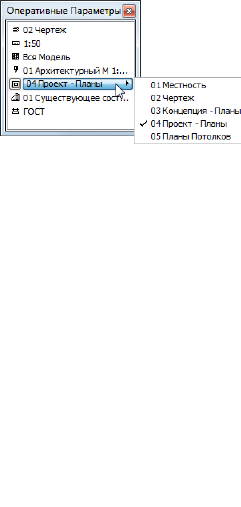

•Воспользуйтесь панелью оперативных параметров

Применение комбинации параметров модельного вида к сохраненному виду

При сохранении вида из любого модельного окна его текущая комбинация параметров модельного вида также сохраняется вместе с видом. Для применения к конкретному виду другой комбинации параметров модельного вида используйте его диалоговое окно Параметры вида.

Использование комбинации параметров модельного вида в другом проекте

В этой панели Вы также можете экспортировать и сохранить запомненную комбинацию в виде файла .xml. В результате этого можно импортировать и использовать эту комбинацию в другом проекте.

В панели Комбинации параметров модельного вида нажмите кнопку Экспортировать для экспорта выбранной комбинации параметров модельного вида в файл .xml.

Для ее использования в другом проекте ArchiCAD откройте это проект и нажмите кнопку Импортировать в этой же панели для просмотра имеющихся файлов .xml с целью их импорта в качестве комбинации параметров модельного вида.
