Проемы в статусе реконструкции

Примеры стандартного показа стен с окнами с использованием стиля замены:

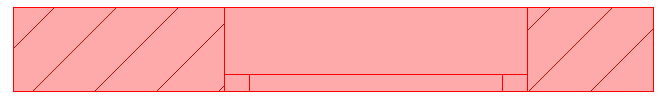

НОВАЯ стена красного цвета (-> окно тоже красного цвета, нет сноса)

Стена ДЛЯ СНОСА желтого цвета (-> окно ДЛЯ СНОСА также желтого цвета)

Окно ПЕРЕМЕЩАЕТСЯ справа налево

Для взаимодействия изменяемого элемента, такого как перемещаемого окна, с функцией реконструкции Вы должны промоделировать окно дважды: в его исходном месте расположения и в новом.

Выберите исходное окно и установите его статус реконструкции в Для сноса. Обратите внимание, что окно является желтым (оно будет удалено), однако стена под ним красная (она будет вновь построена).

Выберите окно в его новом расположении и присвойте ему статус реконструкции Новый. Обратите внимание на то, что окно красное (оно будет построено заново), однако стена под ним желтая (она будет снесена, чтобы увеличить пространство под окно).

ArchiCAD автоматически показывает наложения (между старыми местами расположения окна) белым цветом.

•Справа желтое окно необходимо снести. Красная часть, тут раньше был оконный проем, является новой стеной.

•Слева желтая часть стены должна быть снесена. чтобы увеличить пространство под окно. Красное окно - этот новое окно.

•Посередине: Белая часть - здесь раньше была часть окна и остается часть окна сейчас.
