Примечание: Управление отображением элементов в окнах Фасадов, Разверток и 3D-документов на основе Плана этажа практически идентично.
Управляющие элементы панели Показ модели диалогового окна установки параметров Разреза предоставляют возможность настроить внешний вид (штриховку, контуры, покрытия):
в окне разреза.
Далее приводится краткое описание этих возможностей.
Все соответствующие управляющие элементы задаются индивидуально в панели Показ модели диалога Параметры разреза.
Родственные темы:
По умолчанию элементы в сечении показываются с использованием их собственных линий и перьев. Вы можете изменить внешний вид элементов в сечении в окне разреза, отметив маркер Одинаковое перо для элементов в плоскости сечения в панели Показ модели параметров разреза. Затем Вы можете выбрать линии и цвета для показа элементов в сечении только для этого разреза.
Эти параметры в панели Показ модели параметров Разреза позволяют применить покрытия (с оттенением или без) для элементов не в плоскости сечения окна Разреза:
На приводимом ниже рисунке окно разреза показывается с векторной штриховкой (как это можно заметить по кровельной плитке) и с векторным построением теней (как это можно заметить по отбрасыванию тени свесом крыши.)
Еще один эффект - это представление покрытий поверхностей не в плоскости сечения в "затененном" виде, то есть в виде, выявляющем кривизну поверхностей:
Вы может объединить эти два эффекта (отбрасывание теней и оттенение) в одном разрезе:
Рассмотрим следующую линию сечения на плане этажа:
Обратите внимание, этот разрез содержит западный фасад той части здания, которая расположена недалеко от линии сечения, а также удаленную часть, которая выступает на север. В этом разрезе ближайшие части здания и его удаленная часть имеют идентичное представление и поэтому их невозможно распознать:
Чтобы различать ближнюю и удаленную части здания, изменим разрез таким образом, чтобы он содержал удаленную область. Для этого отметьте маркер Учет удаленной области в панели Показ модели параметров разреза и укажите другой цвет для контуров “удаленных” элементов.
Вернувшись на план этажа, заметим, что появилась линия, отмечающая удаленную область.
Выберем эту линию и переместим ее так, как это показано на рисунке (выберите маркер разреза, затем выберите в локальной панели указанную пиктограмму, чтобы переместить именно линию удаленной области, а не линию сечения):
Примечание: Линия удаленной области относится к "линии детализации маркера".
См. также Показ линий детализации маркера.
Давайте теперь опять откроем разрез. Как видим, элементы в удаленной области отличаются от близлежащих элементов.
Контуры границы - это те элементы в окне разреза/фасада/внутреннего вида, которые простираются за пределы глубины (предел по горизонтали) разреза (другими словами, весь элемент не "помещается" в окно разреза).
Используйте параметр Контуры границы в панели Показ модели параметров разреза для указания способа показа этой границы.

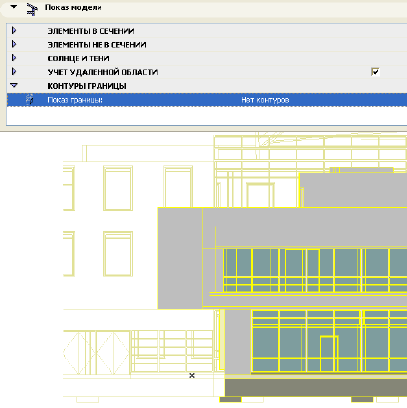

На нижнем рисунке левый торец стены не попадает в разрез и поэтому он показывается без контуров.
Однако, Вы можете указать, что контуры границы следует показывать, то есть следует нарисовать линию на месте прохождения границы, как это показано на разрезе ниже, даже если элемент не заканчивается в этом месте. Для параметра Показ границы выберите вариант Контуры не в сечении для показа этих контуров с использование перьев не в сечении, выбранных для этих элементов и диалоговых окнах установки их параметров. Либо выберите вариант Заменить контуры, чтобы установить собственный цвет контура, например, синюю штриховую линию, как это сделано в приводимом ниже примере:
