Редактирование Проекций Разверток

Проекции ИР-группы можно редактировать индивидуально. Сначала выберите проекцию:

•выберите индивидуальный ИР-маркер или

•выберите отдельный линейный сегмент линии Развертки.

Команды локальной панели и контекстного меню, открывающихся при щелчке на этом сегменте, оказывают воздействие только на этот взгляд.

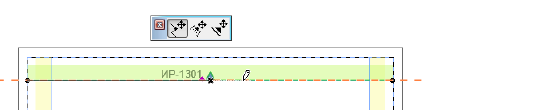

•Используйте возможности локальной панели для манипулирования выбранным ИР-сегментом или маркером.

•Вставка новой вершины приводит к созданию новой ИР-проекции в ИР-группе.

Для редактирования выбранной проекции:

•Откройте диалоговое окно Параметров Развертки. (Используйте контекстное меню или информационное табло). Любые изменения, сделанные здесь, отразятся только на выбранной проекции. Обратите внимание, некоторые параметры диалога становятся недоступны при редактировании отдельной проекции.

Выберите ИР-группу:

Выбор любого сегмента полилинии Границ Помещения приводит к выбору всей ИР-группы. Если ИР-группа использует единственный общий маркер, выбор маркера также приводит в выбору всей ИР-группы.
