Геометрические Варианты Линейных Размеров
Геометрические варианты линейных размеров приводятся в информационном табло.
Выбранный геометрический вариант определяет построение всей цепочки в целом: геометрические варианты нельзя устанавливать индивидуально для отдельных размерных звеньев.
Примечание: В окне 3D-документа имеются дополнительные геометрические варианты размещения.
См. Линейные размеры в окне 3D-документа.
Геометрический Вариант Любое Направление
По умолчанию выбрано любое направление, позволяющее создавать размерные цепочки во многих местах относительно расположения элемента: либо параллельно первым двум размещенным точкам привязки, либо горизонтально/вертикально или параллельно к выбранному ребру/поверхности.
Перемещение курсор поможет выбрать наиболее подходящий вариант расположения размера.
Наконец, можно использовать дополнительный вектор, указывающий направление расположения размерной линии: после того, как появился черный курсор-молоток, Вы можете переместить его на любом прямолинейном отрезке или ребре, имеющимся в проекте.
Примечание: В окне 3D-документа Вы можете разместить размерную линию в соответствии с расположением ребра того или иного конструктивного элемента; в этом случае в окне нельзя использовать отрезки линий.

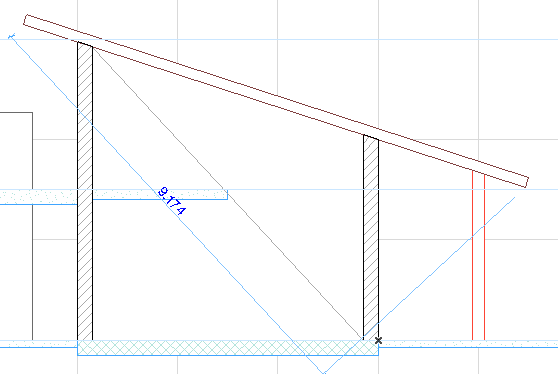

Предположим, что Вы хотите расположить размерную линию не параллельно крыше, а параллельно диагональной линии.
1.Двумя щелчками мыши укажите углы крыши.

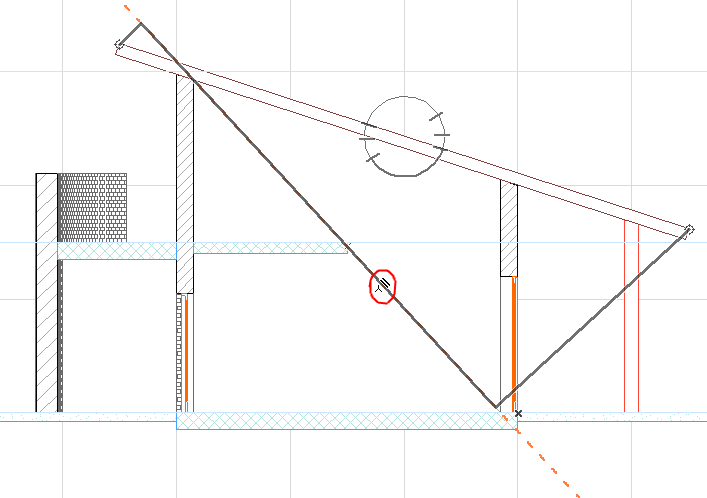

2.Наведите курсор на диагональ. Курсор пример форму “знак мерседес + параллельные линии”, что свидетельствует о том, что Вы нашли ребро, параллельно которому должна расположиться размерная линия:
3.Щелчком мыши зафиксируйте расположение размерной линии параллельно линии/ребру.
4.Переместите курсор, чтобы указать окончательное место расположения размерной линии, и сделайте еще один щелчок курсором-молотком.
Геометрический Вариант Только X-Y
Способ размещения только X-Y ограничивает расположение линии привязки горизонтально или вертикально относительно экрана монитора.
Геометрический Вариант По Дуге
Способ размещения по дуге позволяет проставлять размеры к криволинейным элементам.
1.Выберите инструмент Линейный размер, выберите в информационном табло геометрический вариант дугообразной размерной цепочки.
2.Сделайте щелчок курсором-мерседесом на криволинейном или дугообразном ребре конструктивного элемента; при этом нет необходимости отыскивать конечные точки, сделайте щелчок в любом месте кривой.
3.ArchiCAD автоматически отметит конечные точки дуги или ребра. Это именно то дугообразное ребро, длина которого будет измерена. При необходимости произведите щелчки в любых других точках ребра, которые Вы хотите добавить в размерную цепочку.
4.Для завершения выбора точек на дугообразном ребре сделайте двойной щелчок курсором в виде белого карандаша где-либо в текущем окне или нажмите кнопку ОК на панели управления.
5.Переместите принявший форму Молотка курсор в место, подходящее для размещения размерной цепочки, и сделайте щелчок мышью.
