Нанесение Размеров Толщины Стен или Перекрытий

В окнах Плана этажа или Разреза можно нанести размер толщины стены или перекрытия одним щелчком мыши на контуре элемента.

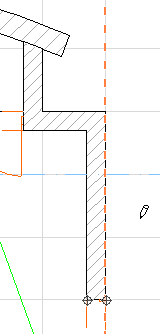

1.Активировав инструмент Линейный Размер, наведите курсор на линию контура стены.

2.Сделайте щелчок мышью для создания двух точек привязки размера.

3.Сделайте двойной щелчок курсором-молотком для указания места расположения размерной линии.

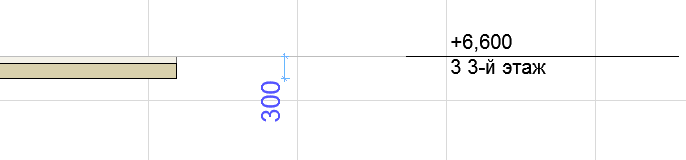

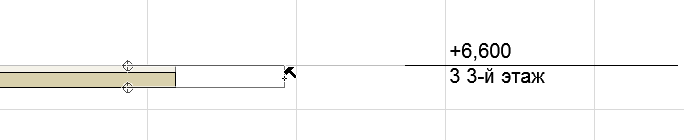

Таким же образом можно нанести размер толщины Перекрытия в окне Разреза.

При размещении последовательности маркеров, указывающих размер толщины многосекционной стены, будут показываться только те размерные узлы, которые располагаются на стенах, размещенных перпендикулярно размерной цепочке.

Нанесение Размеров Толщины Слоев Многослойных Элементов

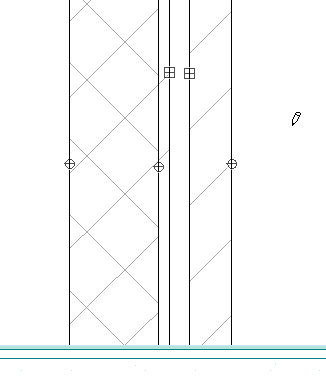

Можно нанести размеры для каждого отдельного слоя многослойного элемента.

1.Активировав инструмент Размер, наведите курсор на линию контура слоя элемента.

2.Сделайте щелчок для размещения размера.

Обратите внимание на то, что только две стороны Стены (общая толщина Стены) и ядро имеют ассоциативные размеры.

Образмеривание только Ядра Стен и Перекрытий

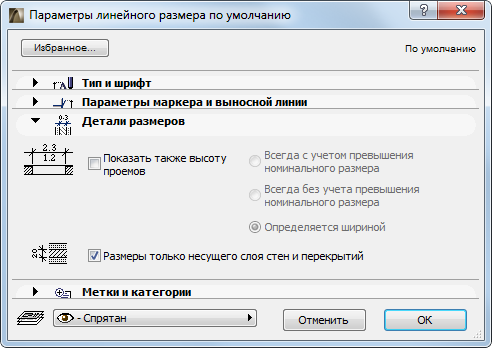

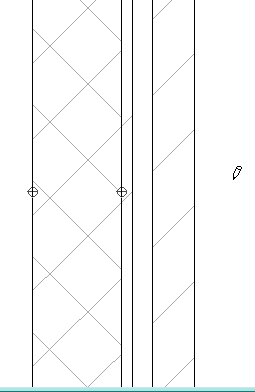

Отметьте этот маркер в панели Детали размеров диалога Параметры размеров. Таким образом, при проставлении размеров толщины Стены (на Плане этажа или в Разрезе) или толщины Перекрытия (в Разрезе) одним щелчком, размерные точки будут располагаться только на конструкции ядра многослойного или профилированного элемента.

•На Плане Этажа ядра профилированных элементов могут быть образмерены только вдоль сечения.

•В Разрезе ядра профилированных элементов могут быть образмерены вдоль вдоль их габаритных контейнеров.

При редактировании многослойной или профилированной конструкции, в результате которого она лишается ядра, созданные для нее размеры только несущего слоя автоматически преобразуются в размеры полной толщины Стены/Перекрытия.

Примечание: Состояние этого маркера также сказывается на том, как будут создаваться для Стен Автоматически Размещаемые Внешние Размеры и Автоматическое проставление внутренних размеров.

См. Автоматическое проставление внутренних размеров и Автоматическое проставление внешних размеров.
