Категории штриховок используются для группировки штриховок по их назначению в проекте: Штриховки сечений (два типа), Штриховки поверхностей и Штриховки чертежей.
1.Штриховки сечений (два варианта):
•Для конструктивных элементов (Стен/Перекрытий/Балок/Колонн/Крыш/Оболочек/Морфов/3D-сеток): Штриховки сечений назначаются через реквизиты Строительных материалов. Штриховке, получающейся в результате декомпозиции таких элементов (например, в чертеже Детали), присваивается категория Штриховка сечения - Строительный материал. Штриховка детали, принадлежащая этой категории, содержит Физические свойства исходного конструктивного элемента.
Назначение этой Категории штриховкам позволяет использовать детали для анализа Тепловых мостов в расширении EcoDesigner Star.
•Для элементов на основе GDL (Объектов, Лестниц, Навесных стен), а также для штриховок, созданных вручную при помощи инструмента Штриховка, Штриховки Сечений назначаются в их диалоговых окнах Параметров штриховки. Штриховкам, получающимся в результате декомпозиции таких элементов, присваивается категория Штриховка сечения (такие штриховки не содержат никаких Физических свойств).
Штриховка сечений может быть размещена на свой собственный слой при выполнении функции конвертирования DXF/DWG.
2.Штриховка поверхностей. Штриховка поверхностей может использоваться при отображении Перекрытий, Крыш, Оболочек, Морфов, 3D-сеток и Зон на Плане этажа: Используйте для этого управляющие элементы Штриховка поверхностей в диалоговых окнах установки параметров этих элементов. Штриховке, получающейся при декомпозиции таких элементов (например, в чертеже Детали), присваивается категория Штриховка поверхности.
Штриховка поверхностей может быть помещена на свой собственный слой при выполнении функции конвертирования DXF/DWG.
См. Нанесение штриховки поверхностей.
3.Штриховка чертежей: Штриховки чертежей, как и штриховки прочих категорий, могут использоваться для показа элементов или как простые 2D-штриховки, создаваемые вручную в любом окне модели. Однако, может потребоваться назначить такой штриховке категорию “штриховки покрытий” или “штриховки сечений” с целью соответствующего отображения или правильного экспорта. (См. ниже.)

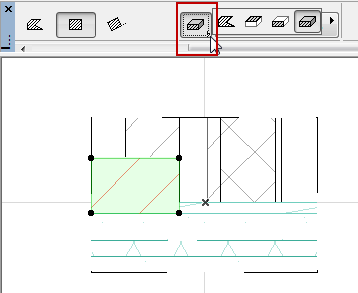

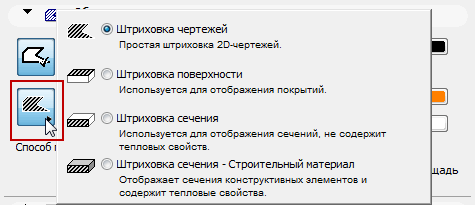

Для изменения категории Штриховки, выберите требующуюся штриховку и назначьте ей другую категорию в Информационном табло инструмента Штриховка (или в Параметрах инструмента Штриховка.)
Например, если требуется начертить штриховку, являющуюся частью детали, и использующуюся как штриховка сечения, измените ее категорию с “Штриховки чертежей” на “Штриховка сечения - Строительный материал”. В результате такие штриховки будут рассматриваться как Строительные материалы конструктивных элементов проекта при их экспорте в слой DWG, а также при включении/отключении показа всех штриховок поверхностей при помощи Параметров Модельного вида.
Определение доступности Образца штриховки по Категории
Каждая штриховка, представленная в диалоговом окне Образцов штриховки, принадлежит одной или нескольким Категориям штриховки; это позволяет фильтровать показ штриховок, доступных для выбора в выпадающих меню.
См. Определение доступности Штриховки в выпадающих меню.
Использование Категорий штриховок для управления Показом штриховок при помощи Параметров Модельного вида
По умолчанию каждая штриховка показывается таким образом, как это было определено в диалогах установки параметров элементов или в диалоге установки Параметров Штриховки.

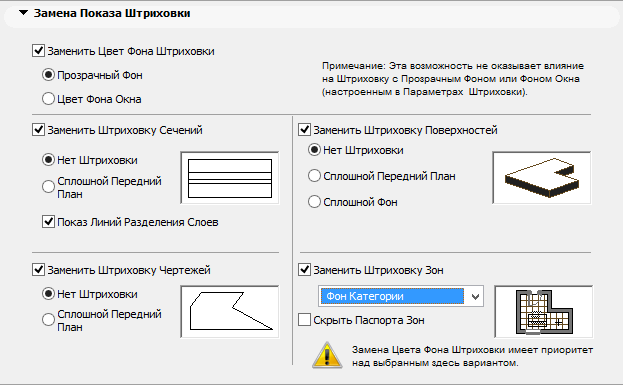

Однако, в панели Замена показа штриховки диалогового окна Параметры Модельного вида можно заменить эти установки параметров показа и создать единый параметр для показа всех штриховок по категориям для всего проекта.
Для открытия этого диалогового окна используйте команду Документ > Настроить Модельный Вид > Параметры модельного вида.
См. Параметры модельного вида для замены показа штриховки.
Использование Категорий штриховок для Оптимизации Экспорта в DXF/DWG

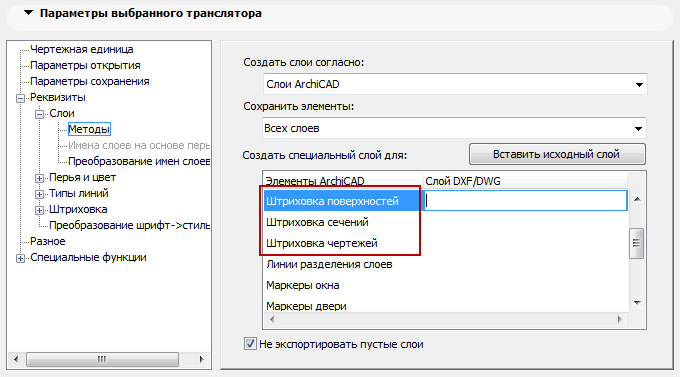

Эта возможность может быть полезна при экспорте проектов ArchiCAD в формат DXF/DWG: в процессе экспорта предоставляется возможность назначить слои для экспортированных штриховок на основе категорий штриховок.
См. Слои.
Например, в окне Разреза/Фасада могут присутствовать 2D-штриховки, начерченные над пересечением Стены/Перекрытия. Предположим, что необходимо поместить эти штриховки на тот же самый слой в результирующем файле DWG/DXF, что и штриховки, созданные из модели. Тогда, вновь созданная 2D-штриховка (по умолчанию Штриховка чертежей) должна принадлежать категории Штриховка сечения - Строительный материал, как и штриховки, созданные на основе сечения Стены и Перекрытия.
