Нанесение Выносных Надписей для Навесных Стен

Как и для прочих элементов, вы можете создать Выносные Надписи для Навесных Стен или для их отдельных элементов, отображаемых на Плане Этажа или в Разрезе.

Чтобы создать Выносную Надпись для Элемента Навесной Стены на Плане Этажа, активируйте для параметра Показа Навесной Стены на Плане Этажа вариант Символический или Символический и Верх.

Аксессуары и Соединения не отображаются при Символическом показе и, как следствие, для них нельзя создать Выносные Надписи в окне Плана Этажа.

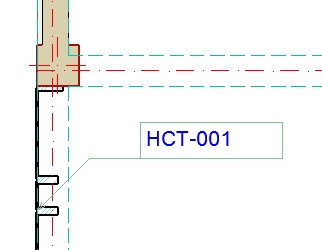

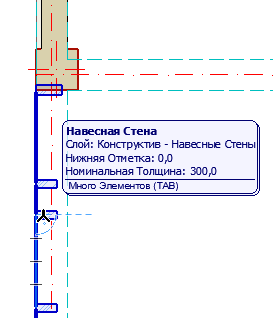

Навесная Стена с Выноской ID

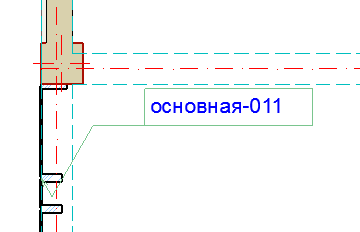

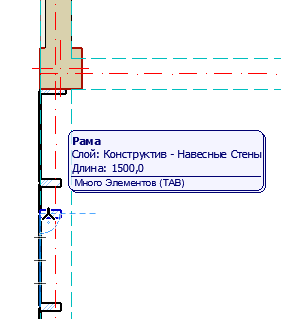

Рама Навесной Стены с Выноской ID

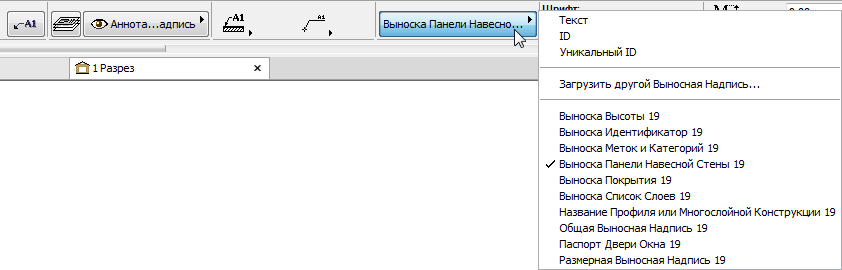

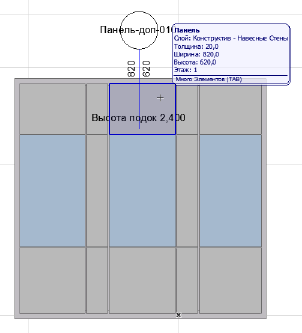

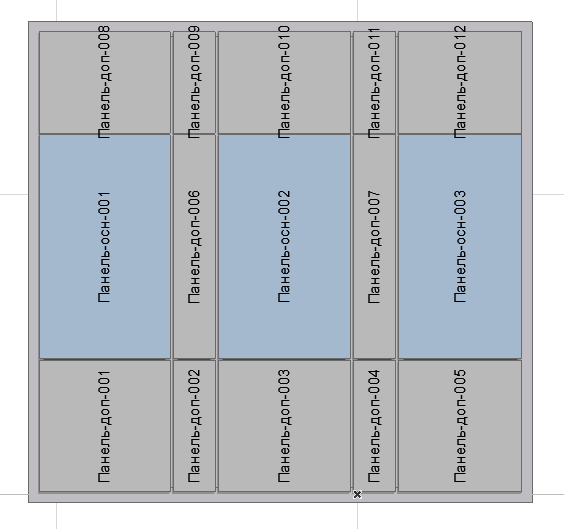

Выноска Панели Навесной Стены

Нанесение Выносных Надписей для Всех Элементов Навесной Стены

Чтобы нанести Выносные Надписи для всех Элементов Навесной Стены или для Элементов определенного класса:

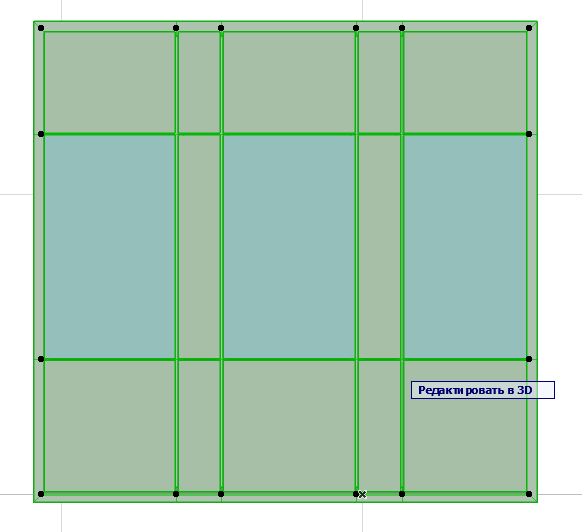

1.Выберите Навесную Стену.

2.Воспользуйтесь командой Документ > Дополнения к Документу > Нанести Выносные Надписи для Элементов Навесной Стены:

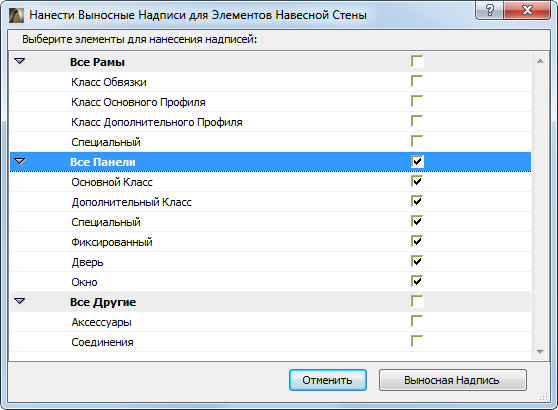

3.В открывшемся диалоге отметьте маркеры типов элементов, для которых требуется создать Выноски. Эти Выноски будут ассоциативными.

4.Нажмите кнопку Нанести, чтобы создать Выноски.
