Использование обозревателя проекта
Давайте предположим, что проектировщик работает над многоквартирным домом. Предположим, что архитектор решил посмотреть на квартиру (например, квартиру B26) и, возможно, сделать некоторые изменения в ее проекте.

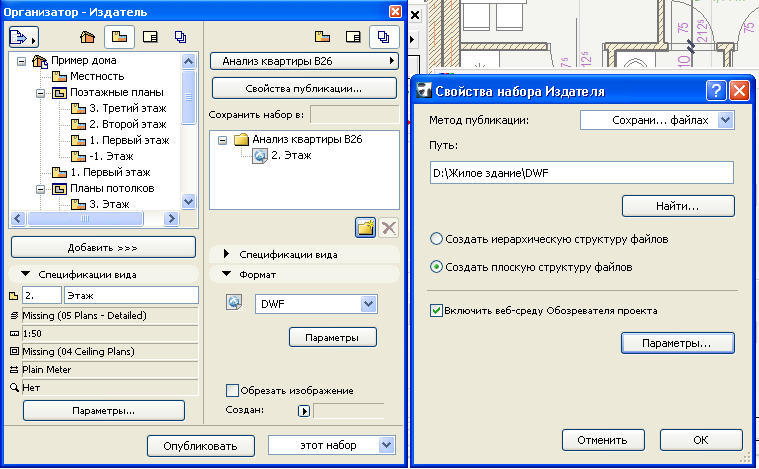

1.Архитектор просит проектировщика послать ему чертежи для их анализа. Проектировщик переходит в издатель ArchiCAD. Здесь он выбирает второй этаж для публикации в формате DWF. Файл DWF является составной частью набора издателя 'Анализ квартиры B26'. Проектировщик устанавливает путь для сохраняемых файлов в диалоговом окне Свойства набора издателя. Здесь же он отмечает маркер Включить веб-среду обозревателя проекта, при этом в сохраняемые файлы включается необходимое приложение Java.
2.Затем проектировщик публикует этот набор чертежей.

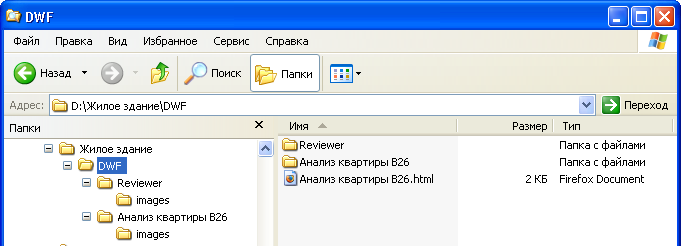

3.Затем он находит сохраненные файлы на своем компьютере, сжимает их в одном архивном файле (например, ZIP), если в этом имеется необходимость, и отсылает их архитектору. Можно посоветовать проектировщику перед отправкой файлов HTML открыть их и убедиться, что все нормально, данные сохранены правильно.
4.Архитектор получает файлы. Он делает двойной щелчок на файле HTML для запуска веб-среды обозревателя проектов.
5.Он перемещается к интересующей его части и начинает анализировать ее.
Здесь он может проверить некоторые характеристики. Например, используя инструмент Мерная лента из табло команд Инспектор, он может проверить, достаточно ли широкая ванная комната.

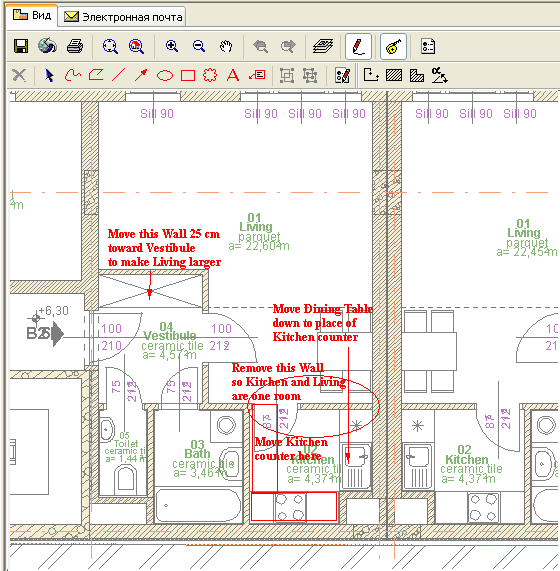

6.Затем он может приступить к нанесению элементов исправлений (корректура) для инструктирования проектировщика, что и как следует изменить. Например, он может посоветовать переместить стену между кухней и жилой комнатой с тем, чтобы можно было изменить расположение кухонного шкафа и обеденного стола. Он также может посоветовать переместить стену между жилой комнатой и прихожей с тем, чтобы увеличить площадь первой. Он фиксирует все эти изменения с помощью инструментов исправлений обозревателя проектов, таких как, инструмент Эллипс, инструмент Полилиния от руки, инструмент Указатель, инструмент Текст.
7.После этого он может выгрузить в файл данные его исправлений, сохранить свои изменения, затем перейти в закладку электронной почты обозревателя проектов и послать проектировщику измененный DWF, содержащий файл исправлений. Обозреватель автоматически приложит файлы исправлений к выгружаемому DWF и затем пошлет их по указанному адресу. Кроме того, к отправляемому по e-mail сообщению он также может приложить любые другие файлы. Хотя это не обязательно, но мы рекомендуем для отсылки e-mail использовать обозреватель проектов. Архитектор может отослать информацию с помощью любой другой почтовой программы, однако в этом случае ему следует вручную найти и приложить к письму требуемые файлы.
8.После получения письма Чертежник сохраняет приложенные файлы исправлений DWF на своем компьютере.
9. В Панели Разметки ArchiCAD он нажимает кнопку Экспорт и Импорт Компонентов Разметки.
В открывшемся диалоговом окне он выбирает вариант Импорт из Файла и указывает все сохраненные файлы DWF. Каждый файл становится новым Компонентом Разметки ArchiCAD.
10.Информация об исправлениях появляется на плане этажа ArchiCAD. Эти компоненты импортируются на слой Исправления.
11.Отметим, что все необходимые изменения ему видны, и он производит эти изменения. После завершения этой работы данный цикл может повториться снова. Завершив все необходимые изменения, он опять отсылает файл проектировщику, который убеждается, что все было сделано правильно. И если это не так, или если появились новые предложения по усовершенствованию проекта, архитектор отсылает свои новые исправления и замечания. Все это продолжается до тех пор, пока не будут выполнены все требования архитектора.
