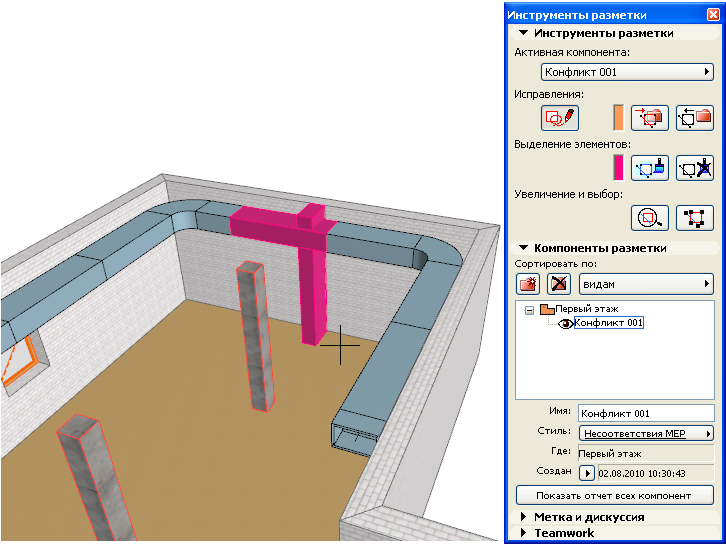

Элементы MEP, импортированные из AutoCAD MEP или Revit MEP посредством файла IFC, автоматически транслируются в объекты Конструктора MEP GRAPHISOFT. (Поинтересуйтесь у Вашего консультанта по MEP, имеет ли его программа связь с Конструктором MEP GRAPHISOFT.) Это позволяет пользователям конструктора MEP GRAPHISOFT использовать все имеющиеся функциональные возможности этого расширения по отношению к полученным 3D-элементам MEP, включая обнаружение несоответствий (Конструирование > Моделирование MEP > Обнаружение Коллизий). Эта функция находит места в проекте, где элементы MEP пересекаются с другими элементами MEP или другими элементами модели здания. Обнаружение Коллизий действует на плане этажа и в 3D-окнах по отношению ко всем элементам MEP, за исключением тех, которые находятся на спрятанных слоях.

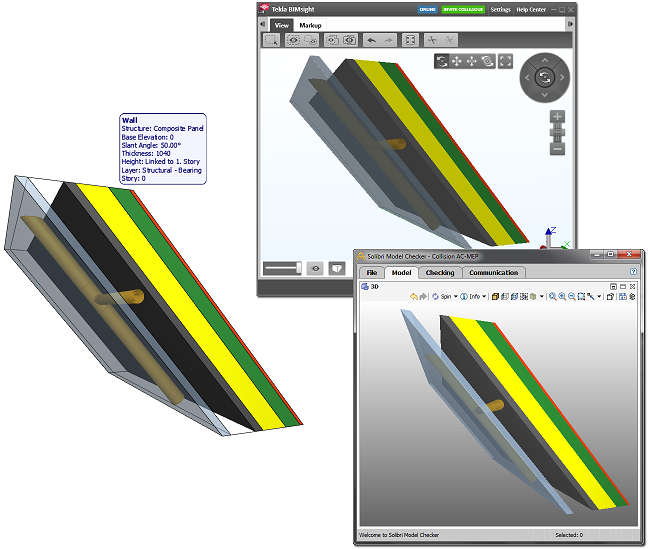

При правильной настройке параметра “Участия в Обнаружении Коллизий” для воздушных прослоек, определяемых Строительными Материалами компонентов многослойных и профилированных элементов модели, MEP-инженер может размещать участки трасс, проходящие через эти прослойки, не беспокоясь о том, что функция Обнаружения Коллизий расширения MEP Modeler будет ошибочно выявлять коллизии этих элементов.
Для получения дополнительной информации относительно обнаружения несоответствий обратитесь к разделу “Работа с MEP-данными в ArchiCAD” руководства пользователя по конструктору MEP GRAPHISOFT.
