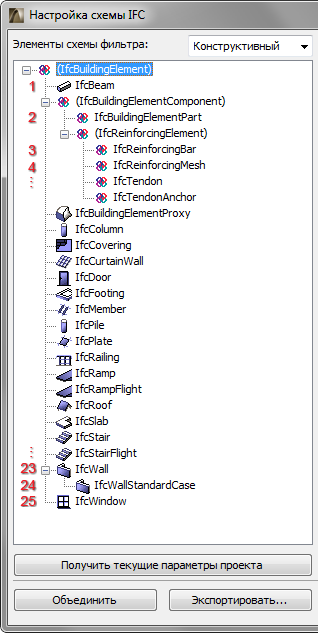

В модели IFC проектная информация (сгенерированная, например, на основе проекта ArchiCAD) представляется в виде набора Сущностей IFC - таких как элементы, покрытия и взаимосвязь между ними. Каждая сущность IFC (например, IfcWall) включает фиксированное множество атрибутов IFC и плюс произвольное количество дополнительных свойств IFC. Схема IFC включает несколько сотен сущностей, среди которых строительных сущностей (таких как IfcWall и IfcColumn) всего 25.
Некоторые сущности IFC представляют характеристики других сущностей. Некоторые из них соответствуют реквизитам ArchiCAD. Эти соответствия формируются автоматически при создании или экспорте модели IFC, или когда модель IFC импортируется.
|
Реквизит ArchiCAD |
Сущность IFC |
|
Слой |
IfcPresentationLayerAssignment |
|
Строительный материал |
IfcMaterial |
|
Поверхность |
IfcSurfaceStyleRendering |
|
Многослойная |
IfcMaterialLayerSet (вытянутая геометрия) или IfcMaterialList (геометрия BREP) |
|
Профиль |
IfcProfileDef |
При импорте IFC можно заменить сущности IfcPresentationLayerAssignment, IfcMaterial и IfcSurfaceStyleRendering предварительно настроенными Реквизитами ArchiCAD (см. Параметры Импорта). Это позволяет оптимизировать данные файлов проектов, так как наборы реквизитов IFC-моделей не будут повторно создаваться помимо вашей воли.
