Каталог элементов с данными IFC

Используйте интерактивный каталог элементов ArchiCAD для получения сведений о данных IFC, присвоенных элементам текущего проекта.

См. Интерактивный каталог.

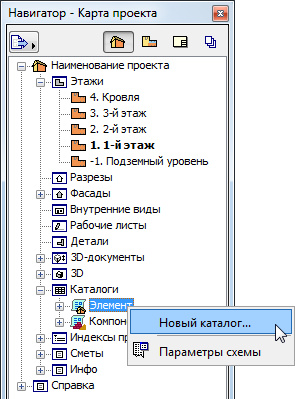

Самый быстрый способ создания нового каталога элементов - это использование команды Новый каталог контекстном меню, открываемом при щелчке правой клавишей мышки на элементе “Каталоги” в навигаторе.

Как и в команде Найти и выбрать (см. предыдущую главу), Вы можете использовать данные IFC в качестве критерия отбора элементов в интерактивный каталог. IFC-данные включают Атрибуты, Свойства, Ссылки на Классификацию и Типы IFC.

В панели Поля каталога Вы можете использовать следующие данные IFC:

•тип IFC (используйте кнопку Новый из списка общих параметров)

•Назначение IFC,

•Тип Продукта IFC

•Любые другие IFC-данные (Атрибуты, Свойства и Ссылки на Классификацию), существующие в проекте (используйте команду Добавление Свойств IFC из всплывающего меню Новый).

После выбора этих критериев процесс формулировки отбора аналогичен тому, который описан для команды Найти и выбрать (см. предыдущую главу). Здесь также можно производить выбор многих элементов; и если Вы выбрали набор свойств, то все его свойства добавляются в виде отдельных элементов.

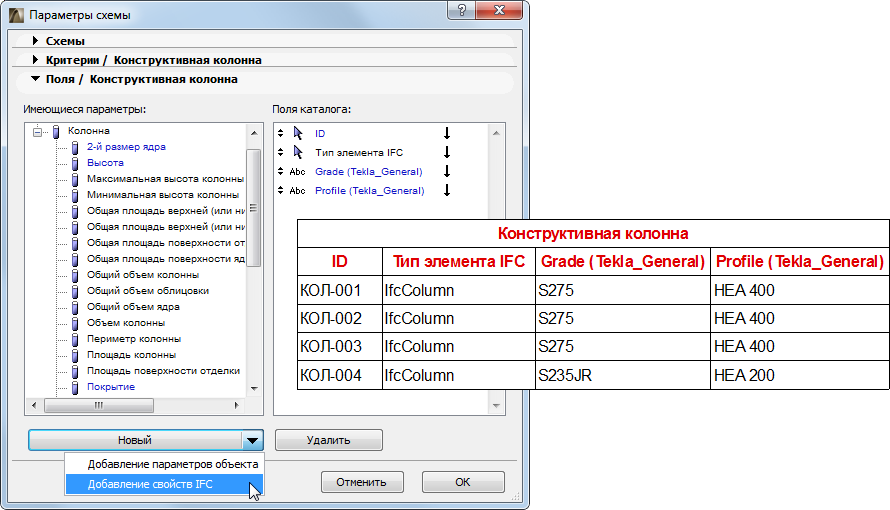

Выбор поля для нового каталога также прост. Используйте “Добавление свойств IFC”, чтобы открыть диалоговое окно, содержащее доступные данные IFC. Элементы “Тип IFC”, “Назначение IFC” и “Тип продукта IFC” доступны в “Основных” параметрах. При выходе из диалога Параметров схемы по кнопке OК, программа автоматически генерирует каталог с элементами отобранных полей и их значениями.

Примеры:

•Список всех колонн и балок вместе с их специальными покрытиями, профилями и Свойствами IFC, которые были объединены в IFC форму из конструктивной модели.

•При выборе “Назначения IFC” в качестве параметра для Поля Каталога, таблица будет содержать список (в нередактируемом виде) всех этих Назначений IFC (их ветвей), которым принадлежат элементы. Если элемент имеет несколько Назначений, то все они будут перечислены с разделением знаком “;”.

•Если Вы хотите создать список данных элемента по параметру “Тип продукта IFC”, таблица Каталога будет содержать две колонки: “Тип продукта IFC - Тип” (например, ‘IfcWallType’, ‘IfcWindowStyle’) и “Тип продукта IFC - Имя”) (Реквизит имя Типа продукта IFC).
