Для доступа к этой вкладке воспользуйтесь командой Параметры > Рабочая Среда Проекта > Размерные Числа.
Список параметров зависит от выбранной единицы измерения (метрическая или имперской), а также от типа выбранного размера.
См. также Нанесений размеров.
Выбор Стандарта Размеров Проекта
Выберите подходящий стандарт нанесения размеров (например, ГОСТ) из списка, присутствующего на странице Размерных Чисел в диалоге Рабочей Среды.
Самый быстрый способ изменить стандарт размерных чисел проекта - это воспользоваться соответствующим всплывающим меню в панели Оперативные параметры.
Изменение стандарта размеров для вида
Устанавливаемый здесь стандарт размеров применяется ко всему проекту, однако Вы можете указать другой стандарт размеров тому или иному виду проекта.

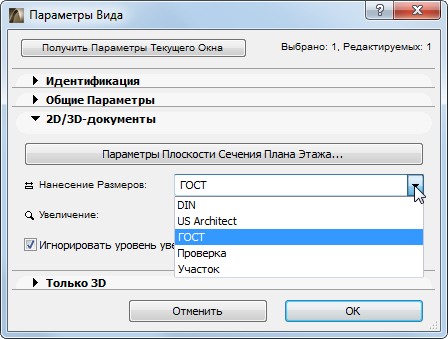

Для изменения стандарта размеров любого отдельного вида, перейдите в панель 2D/3D-документы диалогового окна Параметры вида и измените стандарт размеров.
Сохранение Специального Стандарта Размеров
Сохранить как. При изменении параметров размерных чисел, имя стандарта меняется на “Специальный”. Нажмите кнопку “Сохранить как”, чтобы присвоить имя настроенному Стандарту и сделать его доступным для использования в проекте.
Удалить. Нажмите эту кнопку для удаления Стандарта, выбранного из списка.

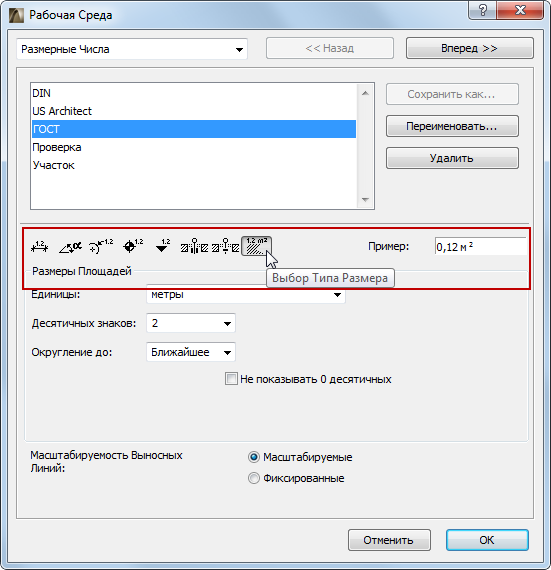

Нажмите на одну из 8 пиктограмм, чтобы выбрать тип размера, параметры которого следует настроить:
•Линейные Размеры;
•Угловые Размеры;
•Радиальные Размеры;
•Отметки Уровня;
•Отметки Высоты;
•Дверь/Окно/Световой Люк
•Размеры Высоты Подоконника/Порога;
•Размеры Площадей (включая площади, отображаемые в Паспортах Зон).
Единицы. Настройте Единицы для каждого типа Размеров.
Пример: Здесь вы можете увидеть пример отображения размера.
Отображение Единиц Измерения
Присутствующие здесь параметры зависят от выбранного Типа Размера. Они включают:
Десятичных знаков. Нажмите на это выпадающее меню, чтобы настроить количество десятичных знаков для каждого из размерных инструментов.
Округление до: Выберите из этого выпадающего меню вариант округления для отображения дополнительного десятичного значения в виде верхнего индекса.

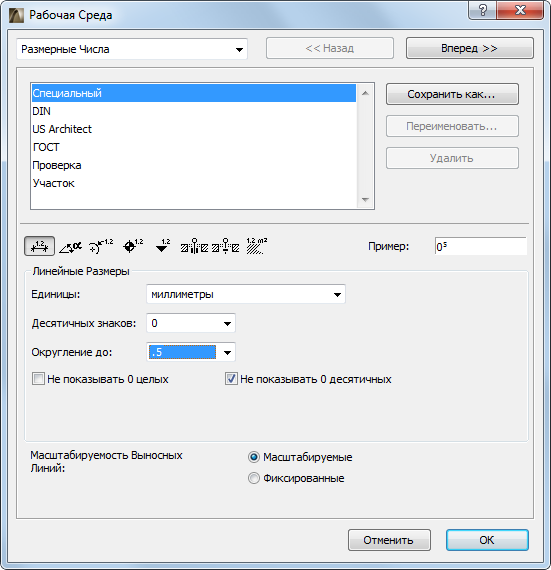

Например, количество десятичных знаков равно 2; но для параметра Округления задано значение .5, поэтому следующая десятичная цифра также отображается в виде верхнего индекса с округлением до .5. Получаемый результат можно увидеть в поле Примера.

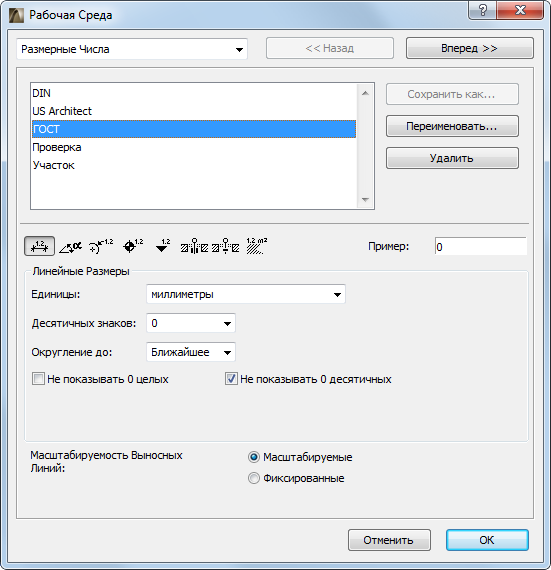

Не показывать 0 целых. Отметьте этот маркер, чтобы не показывалась цифра 0 для значений, у которых отсутствует целая часть:
Пример:
•0.25 метров показывается как 25
•25 метров показывается как 25.00
Не показывать 0 десятичных. Отметьте этот маркер, чтобы не показывать нули в конце десятичной части числа, независимо от количества десятичных знаков, установленного в находящемся выше выпадающем меню.
Обратите внимание, что одновременная активация маркеров “Не показывать 0 десятичных” и "Не показывать 0 целых" невозможна.

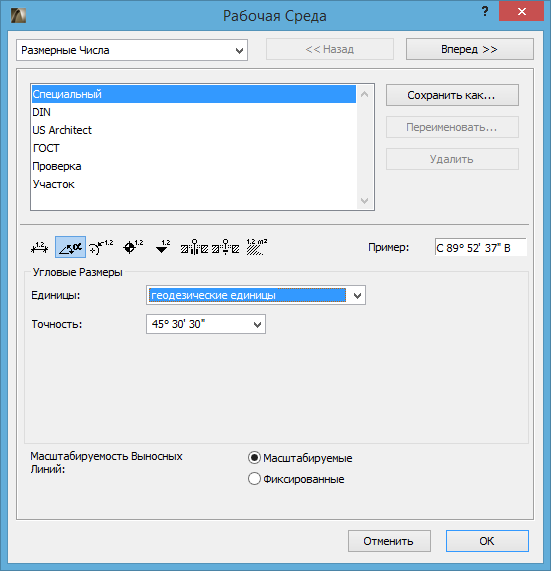

Точность. Нажмите на это выпадающее меню, чтобы настроить точность представления угловой величины, если выбран формат ее отображения в градусах/минутах/секундах, или геодезической единицы измерения.
Отображение Единиц Измерения Имперской Системы
При выборе имперской системы измерений становятся доступны следующие параметры.
Примечание: В пределах одного проекта совместное использование метрической и имперской систем измерения не допускается. Однако, вы можете отображать два типа измерений при помощи команды Дополнительные Размеры.
Величина долей. Выберите из этого выпадающего меню вариант показа долей выбранной единицы измерения с долями.
Дроби маленькими цифрами. Позволяет показывать дробные значения фунтов и дюймов маленькими цифрами.
Показ 0 футов и дюймов. При использовании Футов и Дюймов с долями, здесь появляются три пары переключателей; При использовании Дюймов с Долями, здесь появляется одна пара переключателей. Для каждой пары выберите предпочтительный вариант отображения размеров с 0 футами или 0 дюймами.
Масштабируемость Выносных Линий. Выберите вариант “Фиксированный” или “Масштабируемый”, чтобы выносные линии были фиксированными по размеру или масштабировались согласно масштаба изображения экрана. (Выносной называется перпендикулярная линия между размером и измеряемым элементом.)
