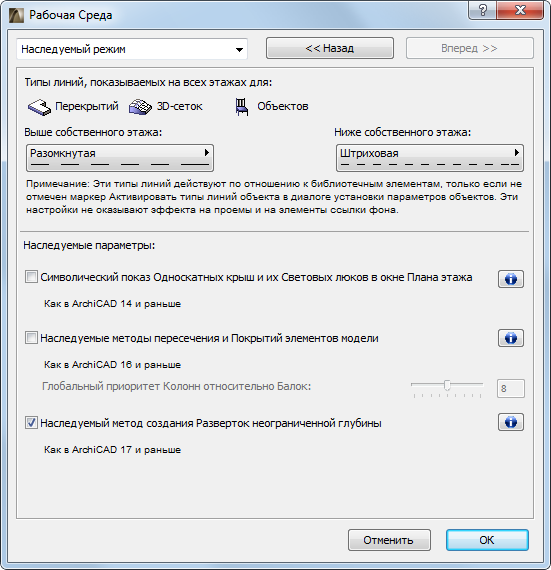

Чтобы открыть эту вкладку, воспользуйтесь командой Параметры > Рабочая Среда Проекта > Наследуемый Режим.
Здесь настраиваются правила поведения различных типов конструктивных элементов.
Настраиваемые здесь параметры являются характеристиками проекта: то есть текущего открытого проекта; они сохраняются непосредственно в проекте. Если этот проект открывается на другом компьютере, эти установки будут применены автоматически.
Типы Линий, Показываемых на Всех Этажах для: Выберите типы линий, которые будут использоваться для отображения контуров Перекрытий, 3D-сеток, Объектов и Лестниц на этажах, отличных от их Собственных Этажей.
Для получения дополнительной информации, см. Показать на Этажах.
Примечание: Эти настройки не влияют на показ Стен, Крыш и Оболочек, а также на размещенные в них проемы и на элементы Фоновой Ссылки.
Выше Собственного Этажа. Нажмите на это выпадающее меню, чтобы выбрать тип линии для отображения Перекрытий/3D-сеток/Объектов на этажах, расположенных выше их Собственных.
Ниже Собственного Этажа. Нажмите на это выпадающее меню, чтобы выбрать тип линии для отображения Перекрытий/3D-сеток/Объектов на этажах, расположенных ниже их Собственных.
Примечание: Эти типы линий используются для отображения Библиотечных Элементов только в том случае, если в диалоге их Параметров не отмечен маркер “Использовать Типы Линий Символа”.
Наследуемые Параметры
Следующие опции будут автоматически активированы при открытии в ArchiCAD 19 проектов, сохраненных в предыдущих версиях:
Символический Показ Односкатных Крыш и их Световых Люков в окне Плана Этажа
Отметьте этот маркер, чтобы включить показ Односкатных Крыш и принадлежащих им Световых Люков как в ArchiCAD 14 и более ранних версиях. Нажмите расположенную справа кнопку Информации, чтобы увидеть иллюстрированное пояснение различий в их отображении.
•Точная 3D-проекция: Этот режим показа доступен начиная с ArchiCAD 15. (Многоскатные Крыши и вновь размещаемые Световые Люки используют этот вариант.)
•Символический. Этот вариант использовался для показа Крыш и Световых Люков в ArchiCAD 14 и более ранних версиях.
(Для получения дополнительной информации нажмите кнопку Инфо, расположенную справа.)
См. также Миграция Крыш и Световых Люков.
Наследуемые Методы Пересечения и Покрытий Элементов Модели (как в ArchiCAD 16 и раньше)
См. Наследуемый режим Пересечения для Проектов, созданных в предыдущих версиях.
Нажмите расположенную справа кнопку Информации, чтобы получить дополнительную информацию о Наследуемых методах пересечения.
Метод Наследуемых Покрытий означает, что Покрытия могут присваиваться только на уровне элементов (при этом не учитываются покрытия Строительных Материалов, появившиеся в ArchiCAD 17) за исключением Профилированных элементов.
Активация Наследуемых Методов Пересечений делает НЕДОСТУПНЫМИ следующие функции ArchiCAD:
•Окраска Поверхностей
•Каталог Покрытий
При включении Наследуемых методов пересечений становится доступна следующая настройка:
Глобальный приоритет Колонн относительно Балок (только при Наследуемых методах пересечений!): Положение этого ползунка определяет взаимосвязь между Колоннами и Балками в проекте. Когда Балки пересекают Колонны, элемент с более низким приоритетом будет отсекаться в 3D, то есть его пересекающаяся часть будет удалена. Элемент с более высоким приоритетом останется нетронутым. Это также относится к вычислению объемов.
Примечание: Номера приоритетов колонн являются четными и их определение в этом диалоговом окне носит общий характер. В свою очередь, Приоритет Балок задается для каждой отдельной балки в Диалоге Параметров Балки (панель Модель - только при Наследуемых методах пересечений!).
(Для получения дополнительной информации нажмите кнопку Инфо, расположенную справа.)
Наследуемый метод создания Разверток неограниченной глубины
В версиях, предшествующих ArchiCAD 18, Развертки создавались следующим образом: в Развертках отображались только элементы, габаритные контейнеры которых попадали в диапазон глубины Разверток (определяемый Маркерами Разверток).
Начиная с версии ArchiCAD 18, Развертки создаются с неограниченной глубиной, позволяющей отображать всю модель в пределах действия диапазона Маркера (как при создании Разрезов или Фасадов).
Для использования “старой” логики используется Наследуемый параметр, доступ к которому осуществляется с помощью команды Параметры > Рабочая Среда Проекта > Наследуемый Режим. При осуществлении миграции проектов в ArchiCAD этот маркер по умолчанию Активирован.
(Для получения дополнительной информации нажмите кнопку Инфо, расположенную справа.)
