Панель Экспозиции Света (Внутренний Механизм Визуализации)

(Параметры > Реквизиты элементов > Покрытия)

Управляющие элементы этой панели влияют на фотоизображение, создаваемое с помощью внутреннего механизма визуализации и механизма Open GL.

Цвет поверхности. Определите цвет покрытия двойным щелчком в этом окошке. В результате на экране появится стандартное диалоговое окно выбора цвета, где Вы можете подобрать нужный цвет, указывая значения компонент HSL (оттенок, насыщенность, яркость) или RGB (красный, зеленый, синий).

Оставшиеся параметры этой панели устанавливаются в виде процента от их теоретического предела. Значения могут редактироваться числовым вводом или перемещением ползунка.

Прозрачность. Определяет, в какой мере свет проходит сквозь выбранное покрытие. Используйте следующие управляющие элементы для настройки прозрачности.

•Коэффициент пропускания. Определяет долю (в процентах) света, проходящего через покрытие. Вверху шкалы пропускания находится стекло, внизу - непрозрачные, светонепроницаемые материалы.

•Анизотропный эффект. Определяется кажущимся уменьшением прозрачности при отклонении линии взгляда от нормали к поверхности. Диапазон значений этого параметра в ArchiCAD: все действительные числа от 0 до 100.

Люминесцентность. Это способность  покрытия к самосвечению (то есть способность излучать свет).

•Ослабление интенсивности. Определяет, как быстро убывает интенсивность люминесцентного света с удалением точки наблюдения от объекта. При увеличении значения этого параметра интенсивность люминесцентного света ослабляется (то есть точка наблюдения перемещается дальше от объекта).

•Цвет люминесценции. Устанавливается с помощью стандартного диалогового окна выбора цвета, которое открывается двойным щелчком на цветном прямоугольнике. Открыв этот диалог, Вы сможете подобрать нужный цвет, указывая значения компонент HSL (оттенок, насыщенность, яркость) или RGB (красный, зеленый, синий).

Примечание: Если тени не отображаются на покрытии в тех местах, где они должны появляться, проверьте цвет Люминесценции. Если для покрытия настроен белый цвет Люминесценции, тени появляться не будут. Изменение цвета Люминесценции влияет также на цвет и яркость теней.

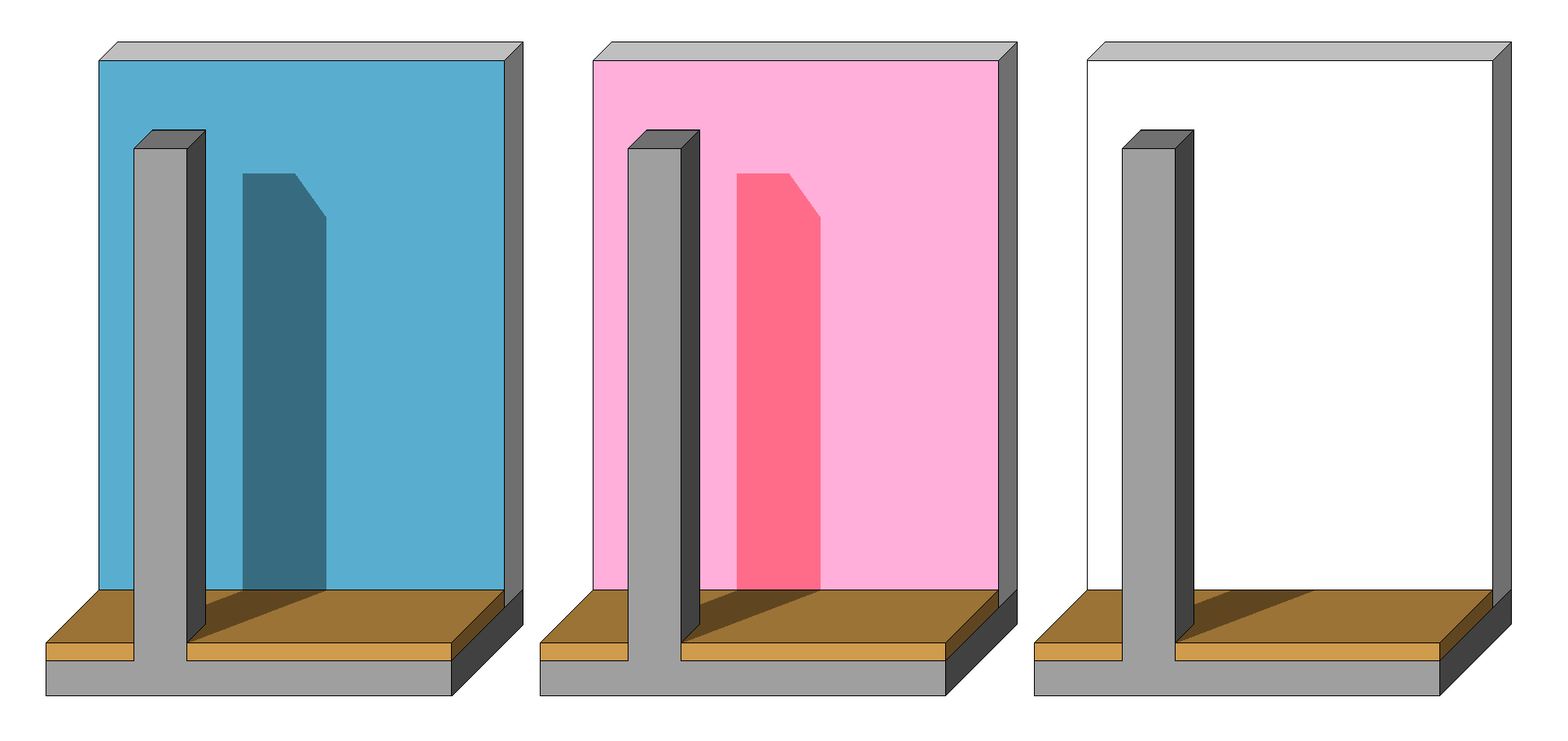

На приведенной ниже иллюстрации для первых двух покрытий настроен черный и красный цвет Люминесценции; для третьего покрытия используется белый цвет Люминесценции.

Значение Отражательной способности покрытия определяется тремя параметрами:

•Рассеянное отражение. Определяется долей (в процентах) отраженного рассеянного света, падающего на поверхность с данным покрытием. Этот параметр определяет так называемое отсвечивание покрытия, создающее эффект отраженного освещения сцены (в противоположность отбрасыванию теней и бликам, формируемым направленным освещением).

•Диффузное отражение. Определяется характером поверхности покрытия. Неровные или шероховатые поверхности отражают падающий на них свет во всевозможных случайных направлениях, рассеивая направленное освещение (значение коэффициента для них близко к 100%). При диффузном отражении цвет освещения в большей степени определяется цветом покрытия, а не источника света.

•Фокусирование бликов. Характеризует особенности отражения направленного освещения от источников точечного типа (солнце, лампы-вспышки, прожекторы и т.п.) криволинейными поверхностями, при котором происходит более или менее сильная фокусировка отраженного света. Чем сильнее фокусируется отраженный свет, тем сильнее блеск поверхности. Управление этой характеристикой в ArchiCAD осуществляется следующим образом: чем ближе к 100 указанное Вами значение параметра, тем меньшими по размеру и более яркими будут блики на синтезируемых фотоизображениях, малые значения параметра будут приводить к построению больших, но менее ярких световых пятен.

Яркость. Определяется свойствами Зеркального отражения.

•Зеркальное отражение. Представляет прямо противоположное свойство диффузному отражению. Зеркальное отражение сохраняет, главным образом, цвет падающего светового потока, а не покрытия. Высоким коэффициентом зеркального отражения, близким к 100%, обладают гладкие, полированные и твердые поверхности, в то время как мягкие легкие покрытия практически не дают зеркального отражения (коэффициент близок к 0%).

•Цвет зеркальных бликов. Он теоретически полностью определяется падающим направленным светом, однако ArchiCAD позволяет выбирать его независимым образом. Двойной щелчок на этой кнопке откроет стандартный диалог выбора цвета, где Вы сможете установить окраску бликов по своему усмотрению. Этот цвет, смешанный с цветом покрытия и цветом источника света, определяет цвет поверхности.
