Параметры навесной стены:страница Схема
На этой странице определяется структура сетки и ее свойства.
В диалоге установки параметров системы навесной стены на странице Схема устанавливаются параметры по умолчанию системного уровня для схем.
Диалоговое окно инструмента Схема навесной стены содержит эти же управляющие элементы. Этот инструмент доступен только в режиме редактирования навесной стены. Используйте всплывающее меню Класс для применения к выбранной навесной стене параметров схемы системного уровня. Если Вы измените параметры схемы в диалоге инструмента Схема навесной стены, то всплывающее меню Класс будет содержать значение Специальная схема.

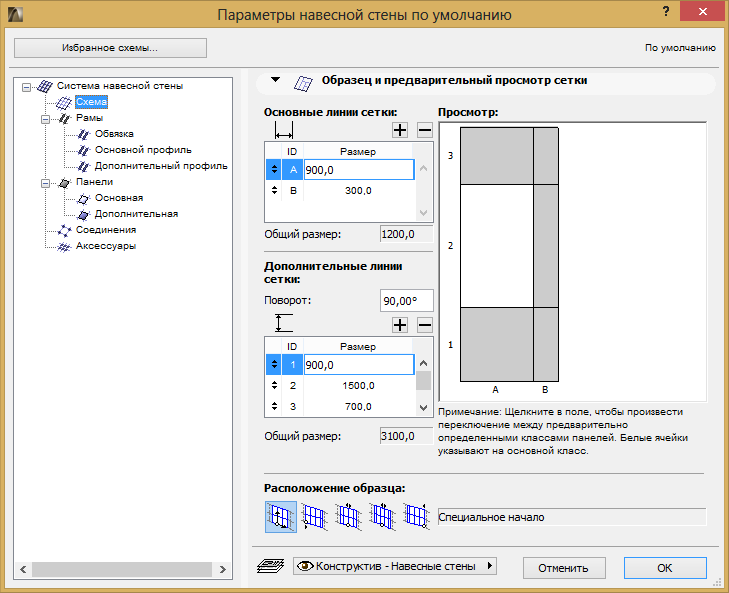

Параметры навесной стены: страница Схема: панель Образец и предварительный просмотр сетки
Используйте управляющие элементы этой панели, чтобы определить образец сетки навесной стены с учетом ее основного и дополнительного направлений. Эта сетка определяет размер и расположение панелей навесной стены.
Основные линии сетки. Используйте эти управляющие элементы для определения сетки в основном направлении.
Внимание: Основное направление сетки любой навесной стены определяется при первоначальном создании навесной стены: основное направление всегда располагается перпендикулярно вектору ввода. Например, при создании навесной стены, которая порождается из полилинии, основное направление сетки для каждого из сегментов навесной стены будет располагаться перпендикулярно этом сегменту (отрезку) ломаной линии. При создании дугообразной навесной стены основное направление сетки соответствует направлению, в котором простирается поверхность навесной стены, порождаемая из вводимой дуги.
Поле панели в основном направлении получает буквенный ID (A, B, ...).
Введите значение длины поля панели в основном направлении. Обратите внимание, как в этом случае изменяется изображение в окне предварительного просмотра.

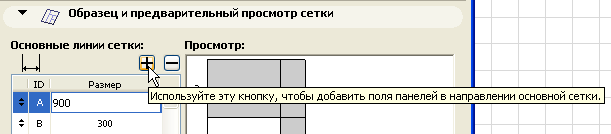

Для создания нового поля панели нажмите кнопку с изображением знака плюс.
Для удаления поля панели выберите его в списке и затем нажмите на кнопку с изображением знака минус.
Общий размер. Здесь указывается общая длина образца сетки в основном направлении.
Дополнительные линии сетки. Используйте эти управляющие элементы для определения сетки в дополнительном направлении.
Внимание: Дополнительное направление сетки по умолчанию располагается перпендикулярно основному направлению (то есть, повернуто на 90 градусов). Однако Вы можете указать угол поворота (от 20 и до 160 градусов) дополнительных линий относительно основных.
Поворот. Укажите здесь величину поворота дополнительных линий сетки относительно основных.
Примечание: После указания угла поворота это не будет отражено в окне предварительного просмотра, однако будет применено к самой навесной стене.
Каждому полю панели дополнительного направления присваивается числовой ID (1, 2, ...).
Введите значение длины поля панели в дополнительном направлении. Обратите внимание, как в этом случае изменяется изображение в окне предварительного просмотра.
Для создания нового поля панели нажмите кнопку с изображением знака плюс.
Для удаления поля панели выберите его в списке и затем нажмите на кнопку с изображением знака минус.
Общий размер. Здесь указывается общая длина образца сетки в дополнительном направлении.

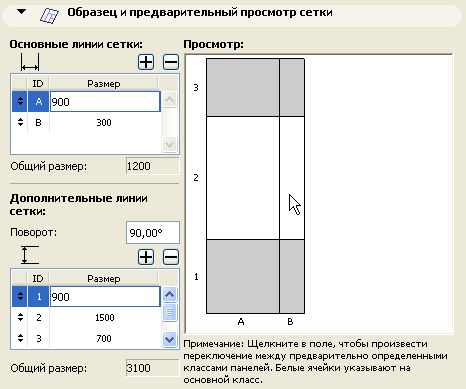

В окне предварительного просмотра приводится графическое представление образца сетки и изображения изменяющихся классов панелей. Используйте это окно для приписывания класса каждой панели.
Щелчок в ячейке сетки приводит к переключению изображения панели с белого цвета на серый и наоборот.
•Белый цвет свидетельствует, что панель принадлежит основному классу.
•Белый цвет свидетельствует, что панель принадлежит дополнительному классу.
Свойства панелей этих классов (основного и дополнительного) определяются на страницах Панели: Основная/Дополнительная диалогового окна Параметры навесной стены.
Используйте этот управляющий элемент для указания, где именно расположить начало образца сетки/панели (определенной выше) на сегменте линии привязки навесной стены.
•Для навесной стены с плоской или цилиндрической опорной поверхностью “сегментом линии привязки” является первый вектор (или дуга), вычерчиваемый при определении поверхности.
•Для навесной стены, создаваемой из вытягиваемого профиля, каждый сегмент полилинии привязки рассматривается отдельно: выбираемое с помощью этого управляющего элемента расположение образца сетки будет применяться самостоятельно для каждого сегмента навесной стены.
Предлагаются следующие варианты расположения образца сетки.
•Специальное начало. Этот вариант предоставляет возможность графически переместить образец сетки в основном направлении после размещения и выбора навесной стены.
Следующие четыре варианта фиксируют начало образца сетки в специальных точках навесной стены. (Фиксируется только основная сетка; дополнительные линии сетки остаются редактируемыми.)
•Начать с сегмента. Образец сетки начинается в начале сегмента привязки.
•Начать с центра. Образец сетки начинается в центре сегмента и простирается в двух направлениях по обе стороны от центра. (Этот вариант свидетельствует, что центр навесной стены всегда будет иметь линию сетки, проходящую через эту точку.)
•Выравнивание по центру. Центр образца сетки будет размещен в центре сегмента.
•Закончить на сегменте. Образец сетки начинается в конечной точке сегмента.
