Параметры навесной стены: страница Рамы (Обвязка, Основной профиль, Дополнительный профиль)
Каждый класс рам (обвязки, основного профиля, дополнительного профиля) имеет свои собственные параметры.
В диалоге установки параметров системы навесной стены на страницах рам устанавливаются параметры по умолчанию системного уровня для рам каждого из классов. Одинаковые классы рам. Нажмите эту кнопку, чтобы параметры текущей страницы были применены к рамам остальных двух классов.
Диалоговое окно инструмента Рама навесной стены имеет почти что такие же управляющие элементы. Диалоговое окно установки параметров инструмента Рама навесной стены доступно только в режиме редактирования навесной стены. Используйте всплывающее меню Класс для применения к выбранной навесной стене параметров рамы системного уровня, или для настройки параметров рам обвязки, основного и дополнительного профилей для этой навесной стены. Если Вы измените параметры панели в диалоге инструмента Панель навесной стены, то всплывающее меню Класс будет содержать значение Специальная панель.
Параметры навесной стены: страница Рамы: панель Тип и форма рамы
Выберите из всплывающего меню тип рамы.

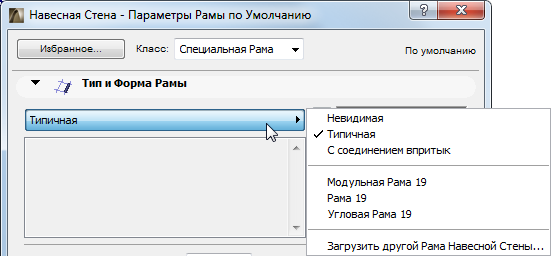

Здесь имеется два предварительно определенных в ArchiCAD типа рам:

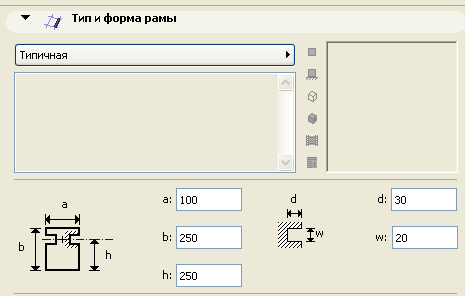

•Типичная;

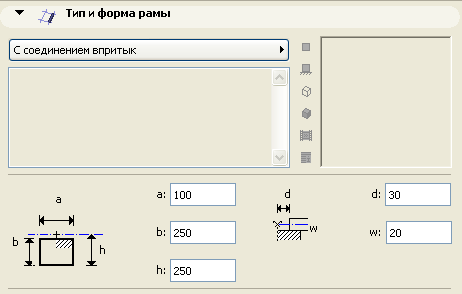

•С соединением впритык.
Приводимые ниже геометрические параметры изменяются в зависимости от выбранного типа рамы.
b: Глубина профиля рамы.
h:Расстояние между внутренним ребром профиля рамы и опорной поверхностью. (Панели размещаются в опорной поверхности вдоль центральной линии панели.)
d: Глубина паза, в который вставляется панель.
w: Ширина паза, в который вставляется панель.
Для получения дополнительной информации о Приоритете Пересечения Рам, см. Curtain Wall Frame Intersections.
Параметры навесной стены: страница Рамы: панель Специальные параметры

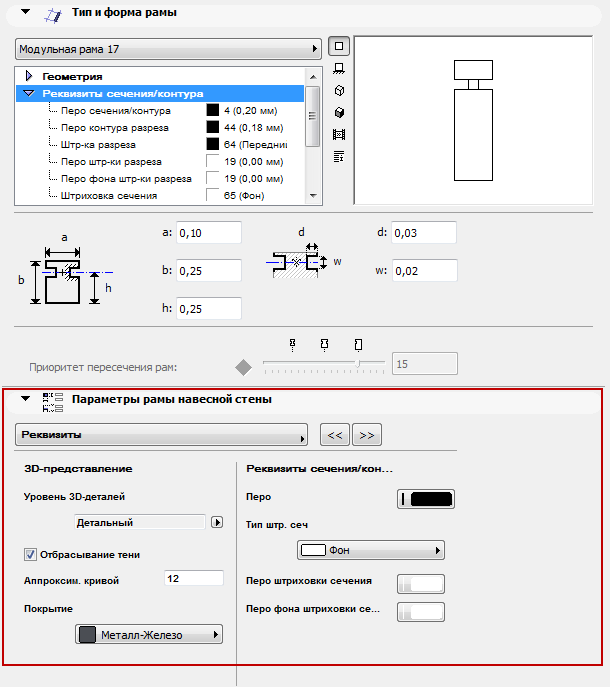

Эта панель используется в том случае, когда рама является объектом GDL, который содержит специальный скрипт интерфейса пользователя.
Если Вы хотите, чтобы эти настройки линии/пера сечения отображались в окнах Плана этажа и Разреза, необходимо отметить маркер Активировать реквизиты типа рамы в панели Представление на плане и в разрезе диалогового окна Параметров Навесной стены.
Параметры навесной стены: страница Рамы: панель Модель
Эта панель управляет 3D-отображением Навесной стены.
•Если рамы являются GDL-объектами, будет использоваться покрытие, назначенное в GDL-скрипте.
•Если типом рамы является типичная встроенная рама или рама, не имеющая скрипта интерфейса пользователя, покрытие определяется Строительным материалом рамы.
Заменить покрытие: Используйте это выпадающее меню для замены покрытия для данного класса рам.
•Для замены покрытий сначала снять отметку с маркера Использовать покрытия Строительных материалов рамы.
Параметры навесной стены: страница Рамы: панель Метки и категории
