Диалоговое окно Размещение навесной стены: план этажа и 3D-окно

Для получения общей информации см. Построение отдельной плоской навесной стены на плане этажа.

Это диалоговое окно открывается при построении навесной стены на плане этажа или в 3D-окне после вычерчивания линии привязки. (Оно не открывается при использовании геометрического варианта Корпус.)

Это диалоговое окно появляется только в качестве составной части процесса ввода навесной стены. Для последующего изменения высоты размещенной навесной стены используйте графические методы редактирования навесной стены.

Используйте это диалоговое окно для определения общей высоты навесной стены, измеряемой относительно линии привязки. Выберите одну из трех пиктограмм, представляющих различные способы определения высоты навесной стены.

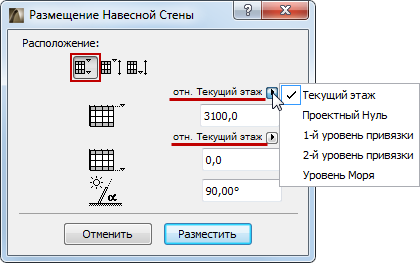

•Введите возвышение верха и низа навесной стены. Из всплывающего меню выберите один из уровней привязки для указания значений возвышения верха и низа навесной стены (текущий этаж (на плане этажа), линия привязки (в 3D-окне), проектный нуль, другой уровень привязки.)

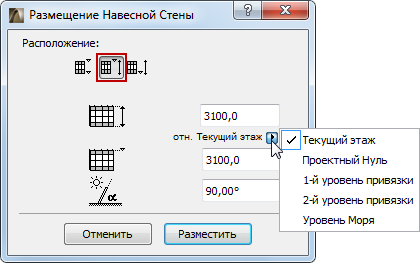

•Укажите общую высоту навесной стены, измеряемую от ее верха. Используйте всплывающее меню для определения уровня привязки, относительно которого измеряется высота верха навесной стены.

•Укажите общую высоту навесной стены, измеряемую от ее низа. Используйте всплывающее меню для определения уровня привязки, относительно которого измеряется высота низа навесной стены.

•Укажите угол наклона навесной стены: это угол между плоскостью ввода и опорной поверхностью с внутренней стороны.

Примечание: Это поле оказывается недоступным для криволинейной навесной стены, которая всегда располагается вертикально.

Нажмите кнопку ОК для закрытия диалога. Произойдет размещение навесной стены.
