Реквизиты Модели Проема Двери/Окна

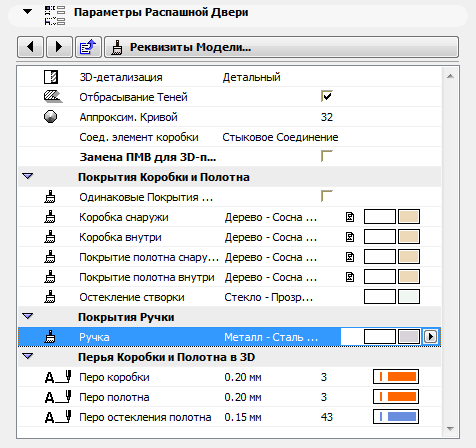

Ниже приводится описание вкладки Реквизитов Модели (в разделе “Дверного Проема” или “Оконного Проема”, доступной в Панели Специальных Параметров Дверей и Окон, входящих в состав Библиотеки ArchiCAD.

Данная вкладка предназначена для настройки 3D-отображения объектов. Набор доступных элементов управления зависит от типа выбранного объекта.

В дополнение к основным реквизитам здесь можно настроить покрытия поверхностей и перья для отображения в 3D полотна двери, коробки, раскладки, остекления, и фурнитуры.

Уровень 3D-деталей Можно выбрать Детализированное и Упрощенное отображение или Отключить детали. В случае Отключения детализации отображается только пустой проем без заполнения.

Примечание: Эти настройки также присутствуют на вкладке Параметров Двери/Окна и Открывания.

Тени: Активация этого маркера приводит к созданию теней для объекта в 3D.

Аппроксимация кривой: Этот параметр применяется при отображении криволинейных элементов объекта в 3D. (Окружность, определяемая формой криволинейных элементов делится на заданное количество сегментов.) Повышение разрешения кривой улучшает внешний вид объекта в 3D, одновременно увеличивая размеры файла.

Соединение элемента коробки. Выберите Угловое соединение или Стыковое соединение.

Замена ПМВ для 3D-проекций: Активируйте этот маркер, чтобы заметить для текущего объекта Параметры Модельного Вида, определяющие 3D-отображение всех элементов проекта

Элементы управления Перьями Коробки и Полотна (Створки) в 3D позволяют настроить отображение соответствующих элементов Коробки и Полотна/Створки

•в 3D-окне

•и в 3D‐подобных видах на Плане Этажа, то есть - Проецируемых частей, если используется вариант Сечение и Низ или Сечение и Верх для параметра Показа на Плане Этажа.
