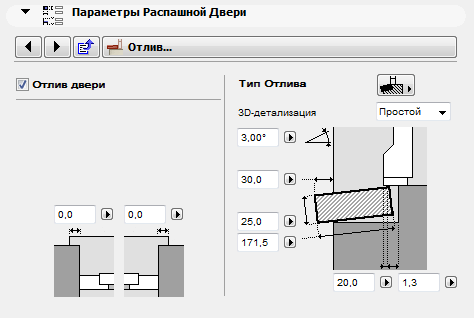

Ниже приводится описание вкладки Параметров Отлива, доступной в Панели Специальных Параметров Дверей и Окон, входящих в состав Библиотеки ArchiCAD.
Отметьте маркер, чтобы активировать использование Отлива.
Воспользуйтесь выпадающим меню Тип Отлива для выбора типа отлива. Каждый тип отлива имеет свои параметры.
Выберите Простое или Детализированное отображение Отлива в 3D.
Параметры Отлива включают толщину, ширину, угол, выступ и другие настройки, зависящие от выбранного типа отлива.
Сдвиг вглубь. Расстояние, на которое отлив заводится под коробку двери (это расстояние не может превышать толщины коробки). Это значение добавляется к ширине отлива.
