Усовершенствованное Нанесение Размеров

Автоматическое Создание Линий-Выносок для Размерных Текстов

Нанесение размеров в мелком масштабе может затруднить чтение чертежей. До сих пор пользователям приходилось вручную перемещать размерные тексты и создавать выносные полки размеров. Безусловно, при последующем перемещении этих размерных текстов, все линии-выноски необходимо было снова корректировать вручную.

Линии-Выноски Размерных Текстов, появившиеся в ARCHICAD 19 избавляют от необходимости выполнения подобной работы:

•Активируйте Линию-Выноску для любого размерного текста

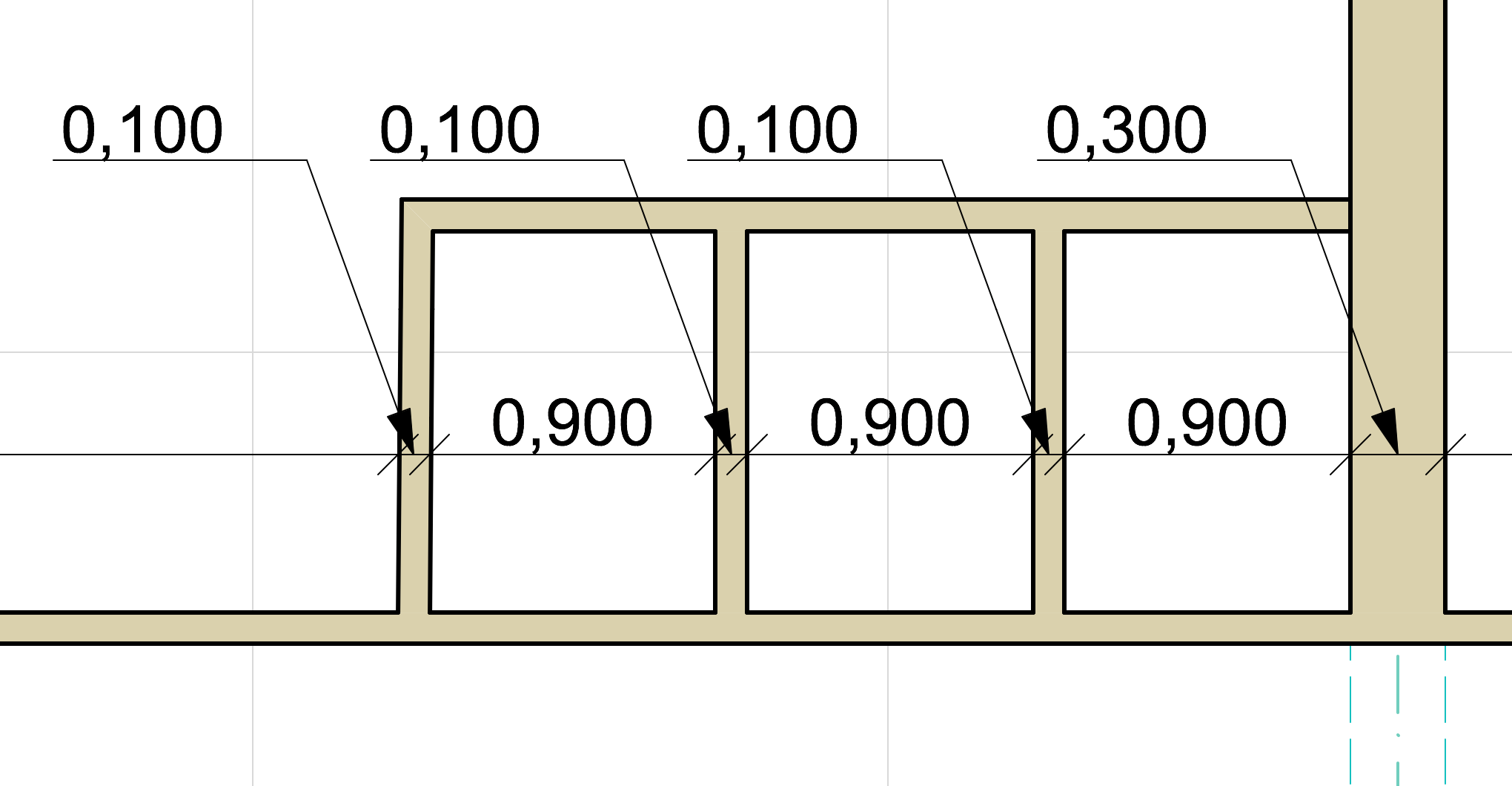

•Линия-Выноска создается автоматически, если размерный текст перемещается за пределы определенного диапазона

•Линии-Выноски являются ассоциативными и изменяются при любом перемещении размерного текста

Линии-Выноски Размерных Текстов действуют так же, как Выносные Надписи с поддержкой всех возможностей форматирования.

Размерные Тексты: Именно Там, Где Они Должны Быть

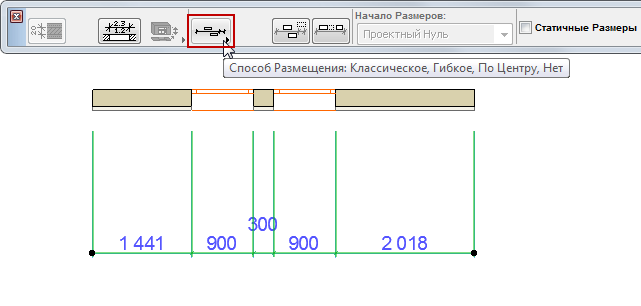

В ArchiCAD 19 реализованы новые функции управления расположением размерных текстов, например, эти тексты могут автоматически размещаться под размерными линиями и смещаться по высоте при недостатке места. Вы можете выбрать наиболее подходящий способ размещения размерных текстов.

См. также Размещение Размерного Текста в Руководстве Пользователя ARCHICAD.

Упрощенное Редактирование Размеров

Новые команды Локальной Панели позволяют выполнять операции графического редактирования Размерных точек, текстов и Линий-Выносок.

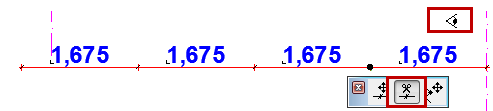

•Разделение размерной цепочки на две части всего одним щелчком мыши

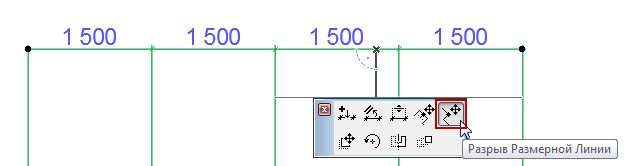

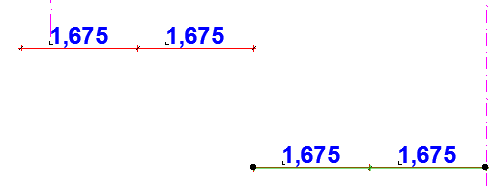

•Разрыв и смещение размерной линии

•Перемещение Размерной Точки (с поддержкой обратной графической связи)

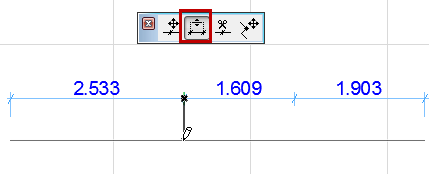

•Редактирование Длины Выносной Линии (новая функция графического редактирования)

•Редактирование начальных углов всех Линий-Выносок в диалоге Параметров Размера

•Все команды графического редактирования (Перемещение, Изменение Размеров и т.п.) доступны для Линий-Выносок (и Выносных Линий Выносных Надписей)

Автоматическое Нанесение Размеров Линий Уровней Этажей

Одним щелчком мыши можно нанести отметки уровней этажей всего здания.

•В окне Разреза/Фасада активируйте инструмент Линейный Размер и сделайте щелчок на любой Линии Уровня Этажа

•Все вертикальные размеры обновляются автоматически при изменении уровней этажей

Многострочные Размерные Тексты

В предыдущих версиях требовалось создавать отдельные текстовые блоки, никак не связанные с размерами, если вам требовалось разделить текст размера на несколько строк.

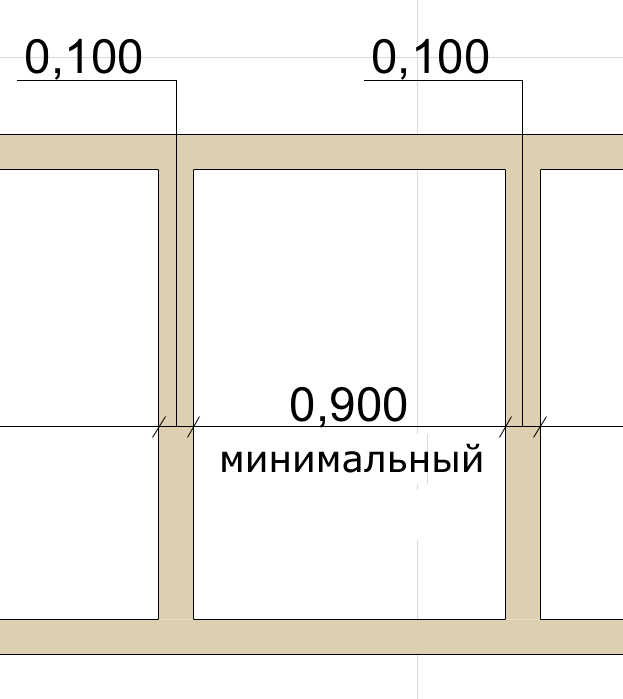

ArchiCAD 19 позволяет разделить размерный текст на любое количество строк. Весь размерный текст можно отформатировать или переместить как единое целое.

Новая Функция Управления Выносными Линиями

В ArchiCAD 19 можно использовать выносные линии, не выступающие за размерные линии и отвечающие требованиям, предъявляемыми к документации в некоторых странах.

Ассоциативные Отметки Уровней

Отметки Уровней автоматически ассоциируются с элементом (Перекрытие/Крыша/Оболочка/3D-сетка), на котором сделан щелчок мышью.

Дополнительная фильтрация элементов осуществляется при помощи функции Притяжения.
