Усовершенствованные Выносные Надписи

Создайте Любое Количество Выносных Надписей для Любого Элемента

ArchiCAD 19 позволяет создать любое количество выносных надписей для любых элементов, даже если они относятся к Связанным Модулям. Эта функция дает большую свободу маркировки любых элементов по мере необходимости. Теперь вы можете:

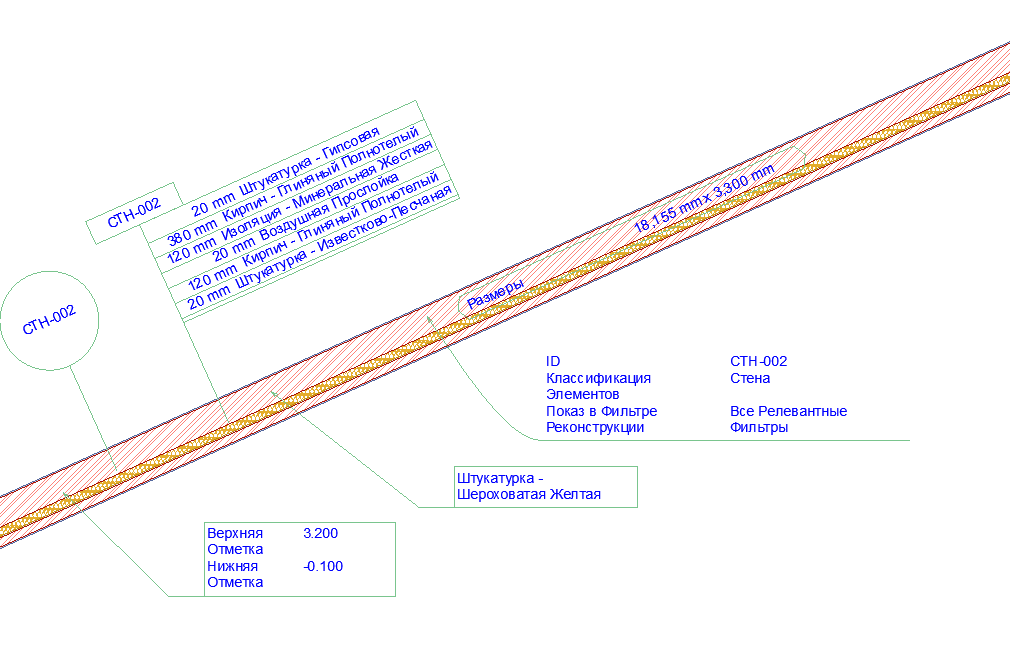

•Отобразить различные свойства (например, “огнестойкость” и “ID”) для одного и того же элемента

•Разместить одинаковые выноски вдоль одной и той же длинной Стены

•Разместить одну и ту же выносную надпись разных размеров для отображения в разных масштабах

•Нанести выносные надписи для многоэтажных элементов (таких как наклонные Стены) на разных этажах со смещением по горизонтали

•Создать выносные надписей для элементов Связанных Модулей непосредственно в основном файле.

Упрощенное Нанесение Выносных Надписей

Ранее для нанесения ассоциативной надписи необходимо было открыть диалог Параметров Элемента и настроить для каждого типа элемента выносную надпись, используемую по умолчанию.

Теперь достаточно воспользоваться инструментом Выносная Надпись: выберите требующийся тип Выноски (которая будет использоваться как Выноска по умолчанию, пока вы не измените ее) и сделайте щелчок на нужном элементе. Открывать Диалоги Параметров Элементов больше не требуется.

•Выделение элементов цветом облегчает нанесение выносных надписей

•Нажатие клавиши Tab позволяет осуществлять циклический перебор накладывающихся друг на друга элементов (включая элементы Навесных Стен)

•Можно нанести выносные надписи сразу для нескольких элементов, независимо от их типов (воспользуйтесь командой Документ > Дополнения к Документу > Нанести Выносные Надписи для Выбранных Элементов). Для всех выбранных элементов будут созданы выносные надписи, используемые по умолчанию.

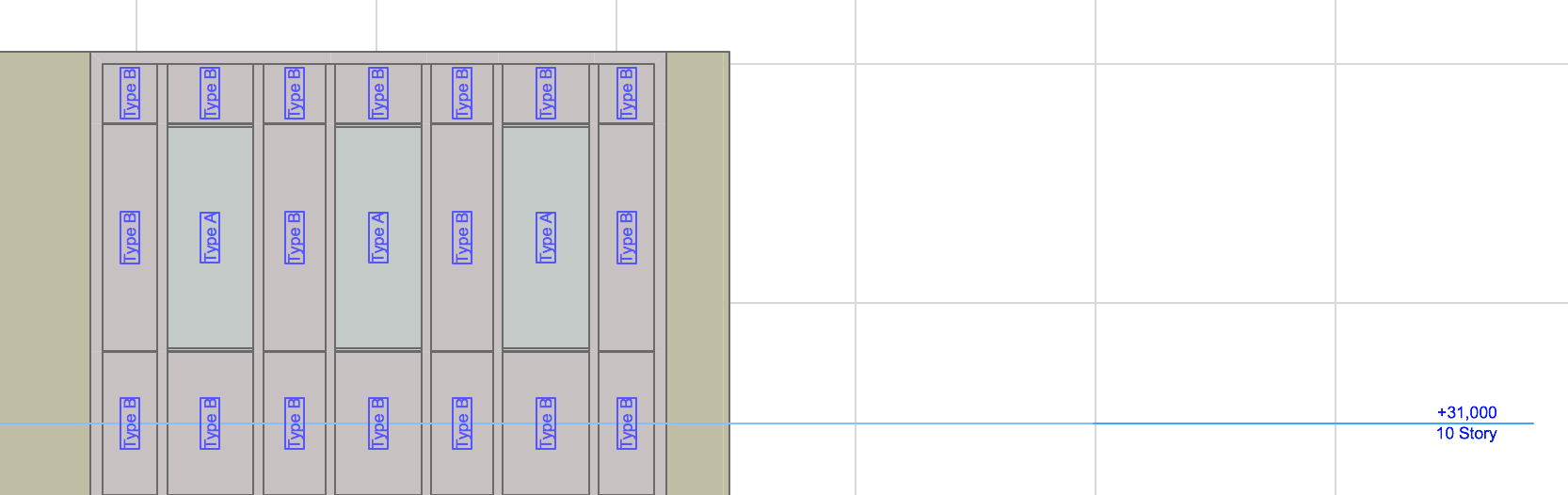

•Можно нанести выносные надписи для каждого отдельного элемента Навесной Стены

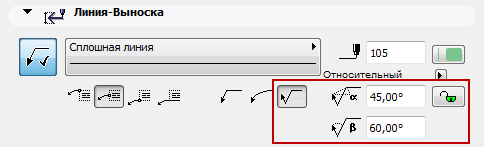

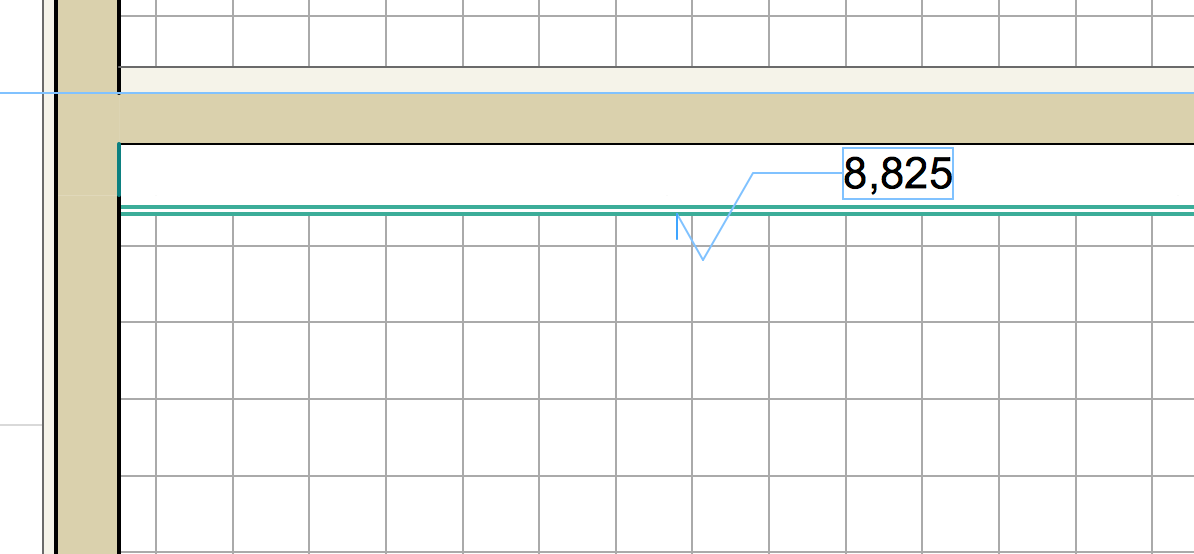

•Новый вариант Инвертированной Линии-Выноски для элементов в окнах Разрезов: он может пригодиться, например, при нанесении отметок высоты низа подвесных потолков.

Усовершенствованное Редактирование Выносных Надписей и Линий-Выносок

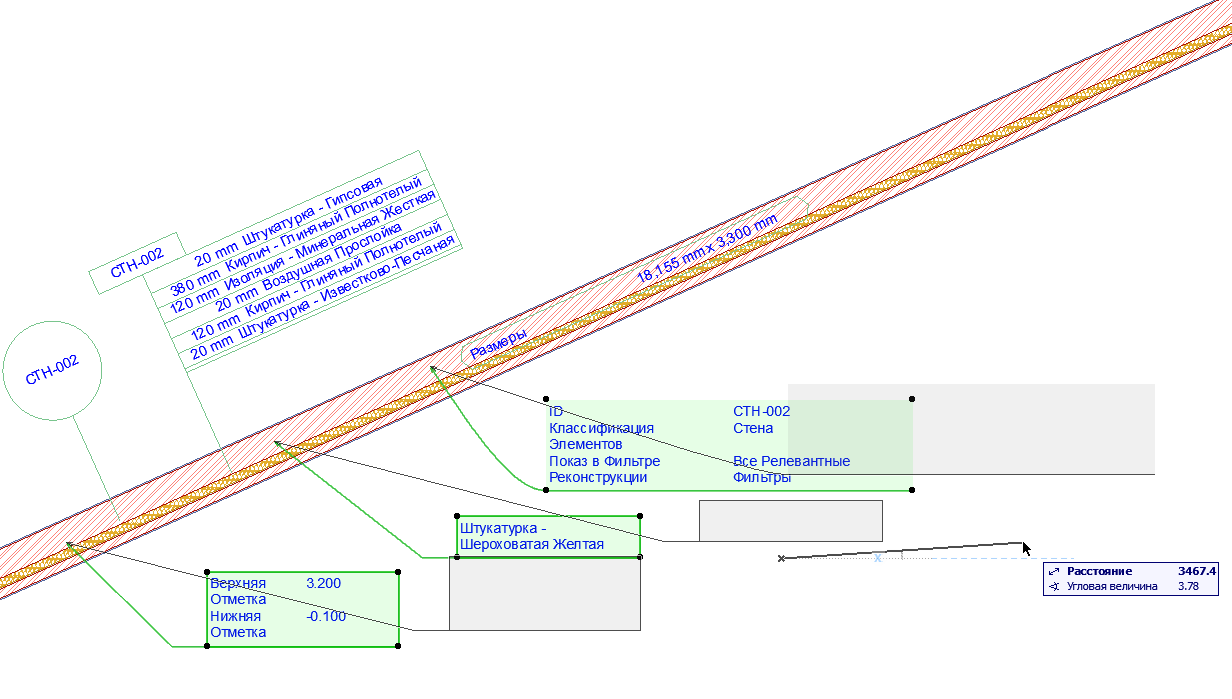

•Выбор и перемещение сразу нескольких Выносных Надписей приводит к автоматическому изменению их Линий-Выносок

•Изменение начальных углов всех Линий-Выносок в диалоге Параметров Выносной Надписи

•Блокировка начальных углов Линий-Выносок всех Выносных Надписей, гарантирующая единый стиль оформления документации

•Все команды графического редактирования (Перемещение, Изменение Размеров и т.п.) доступны для Выносных Линий (и для Линий-Выносок Размерных текстов)

•Включение/отключение Линий-Выносок для Выносных Надписей конкретного типа (например, для всех Выносок ID)

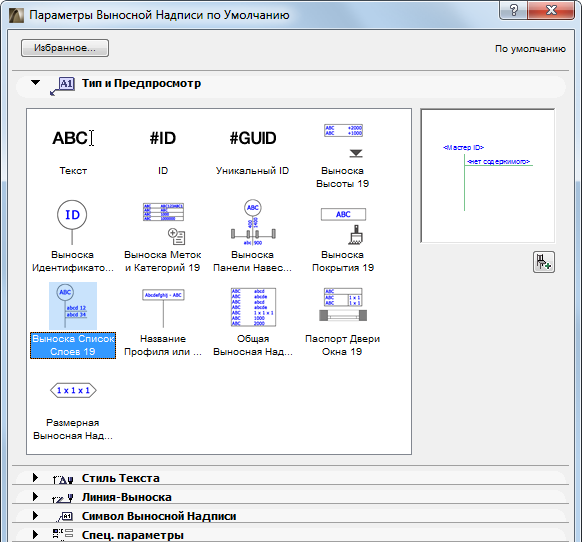

Новые Объекты Выносных Надписей

Для наилучшей организации обновленного подхода к работе Выносными Надписями в Библиотеку ArchiCAD 19 были добавлены новые типы Выносок.

См. также Новые и Усовершенствованные Типы Выносных Надписей в данном документе.
