Упрощенный Пользовательский Интерфейс Дверей/Окон

Графический Интерфейс: Лучше, чем Когда-Либо

Элементы управления Параметрами Дверей/Окон, бывшие очень сложными, теперь стали проще и удобнее. В ARCHICAD 19 поиск и настройка нужных параметров Дверей/Окон осуществляется значительно быстрее.

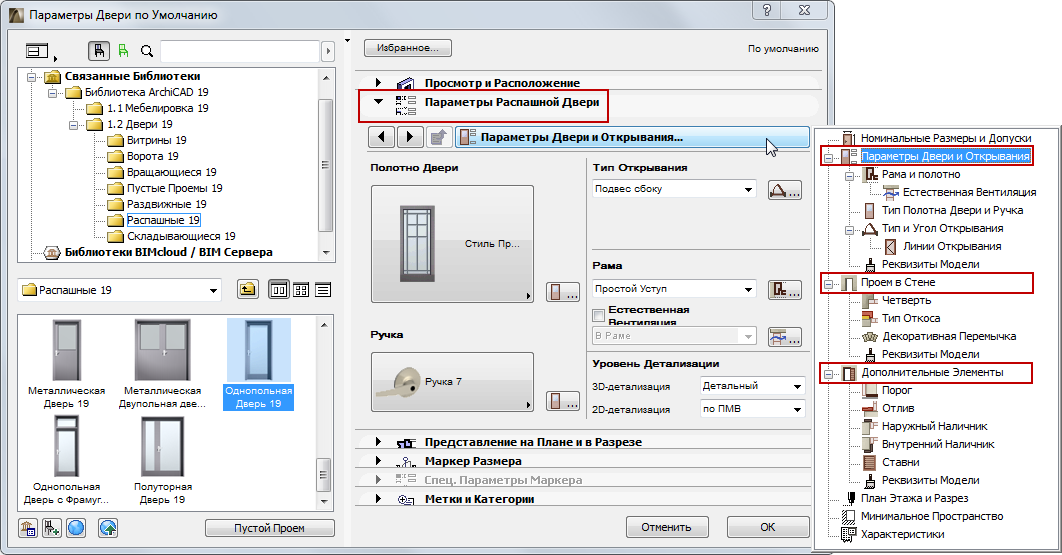

•Все параметры Дверей/Окон, разделенные на логические группы, можно настроить при помощи графического интерфейса панели Специальных Параметров

•Для быстрой и простой настройки двери или окна, задав форму и размеры проема, вам надо открыть только три основные вкладки: Параметры Двери/Окна, Проем в Стене и Дополнительные Элементы.

•Чтобы настроить дополнительные параметры, перейдите на следующие уровни иерархии или воспользуйтесь соответствующими кнопками, присутствующими на основных вкладках

•Реквизиты модели (3D) сосредоточены на трех основных вкладках, а все реквизиты Плана Этажа и Разреза - только на одной.

•Многие кнопки и выпадающие меню были полностью переработаны

Обновленное Меню Выбора Вкладки

•Упрощенное использование: перейдя на страницу параметров, сделайте двойной щелчок мышью, чтобы закрыть меню выбора вкладки, и настройте нужные параметры (в предыдущих версиях требовался еще один щелчок мышью)

•Стрелки назад/вперед позволяют быстро перемещаться по вкладкам

•Размеры выпадающего меню дерева вкладок динамически меняются при повторном открытии меню

•Размеры вкладок, содержащих только списки, меняются по вертикали

Более Компактный Диалог Параметров Двери/Окна

Многие параметры Дверей/Окон были реорганизованы, в некоторых панелях диалога Параметров больше нет необходимости. Эти панели были убраны или скрыты. В результате нам удалось создать более компактный интерфейс.

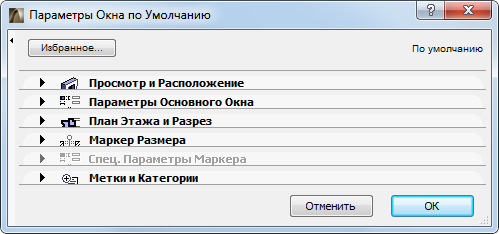

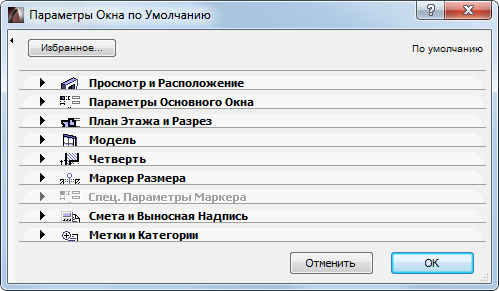

Диалог Параметров Окна в ARCHICAD 18 (слева) и ARCHICAD 19 (справа)

•Отсутствует Список Параметров

Список Параметров теперь отсутствует во всех объектах окон и дверей Библиотеки ArchiCAD, так как все нужные параметры теперь доступны в интерфейсе Специальных Параметров.

•Отсутствует Панель Четверти

Панель Четверть была исключена из диалога параметров, но ее элементы управления по-прежнему доступны (на вкладке Четверть, входящей в новый иерархический список вкладок) для объектов, использующих эти настройки.

•Отсутствует Панель Модель

В предыдущих версиях Панель Модель содержала несколько редко используемых элементов управления.

В ArchiCAD 19:

•Панель Модель по умолчанию скрыта, но вы можете активировать ее отображение, воспользовавшись вкладкой Параметров Инструментов диалога Окружающей Среды.

•Элементы управления Покрытием Проема в Стене были перемещены в панель Специальных Параметров

•Команда Отмена Всех Подрезок теперь располагается в меню Конструирование > Дополнения к Крыше

•Отсутствует Панель Смета и Выносная Надпись

В связи с изменением в ArchiCAD 19 организации работы с Выносными Надписями название этой панели было изменено на “Спецификации” и по умолчанию она скрыта во всех диалогах Параметров Инструментов.

•Усовершенствованная Панель План Этажа и Разрез

•Название маркера “Активировать Реквизиты Объекта” было изменено на “Заменить Реквизиты Объекта”, облегчающее понимание действия этой функции

•Параметры, неприменимые для всех типов Показа на Плане Этажа, были скрыты

•Обновленные значки облегчают понимание действия параметров
