НЕБОЛЬШИЕ ИЗМЕНЕНИЯ ИНТЕРФЕЙСА

В дополнение к тематическим функциям и существенному повышению производительности, ArchiCAD 19 содержит ряд усовершенствований и изменений интерфейса, направленных на оптимизацию работы пользователей. Ниже приведено краткое описание этих изменений.

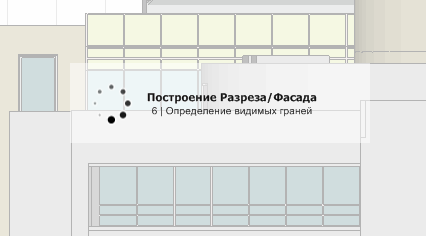

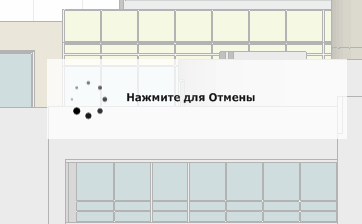

Улучшенная Обратная Графическая Связь Статуса Выполнения Операций ArchiCAD

Улучшенная обратная графическая связь позволяет получить полную информацию о статусе обновления окон, загрузки библиотек и иных процессов, а также - о возможности остановки этих процессов.

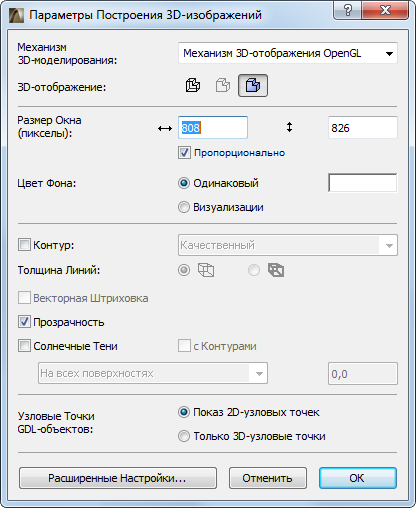

Параметры Построения 3D-изображений

Обновленный и упрощенный Интерфейс Пользователя.

Параметры Покрытия (механизм CineRender)

•Выбор варианта “Изображение” в качестве типа Текстуры приводит к автоматическому открытию диалога “Загрузка Изображения из Библиотеки”

•Два параметра выпадающего меню Соответствия Настроек были переименованы: “Обновление Параметров Внутреннего Механизма (из CineRender)” и “Обновление Параметров CineRender (из Внутреннего Механизма)”

Улучшенное Редактирование Изображений Текстур Покрытий

•Наименование каждого изображения отображается в списке параметров Покрытия (не только “Изображение”)

•Размер текстуры (ширина/высота) в пикселах отображается в диалоге Параметров Покрытия и в диалоге выбора текстуры.

•Приводится информация о текстурах, 'Отсутствующих' в библиотеке

•Использование в каналах Покрытий нескольких изображений разных размеров приводит к отображению соответствующего уведомления, позволяющего выбрать пропорции для всех изображений во избежание появления искажений

Отображение Полного ID Элемента в Паспортах Зон

•В Паспортах Зон, Маркерах и Выносных Надписях, использующих параметр ID Элемента, теперь по умолчанию отображается Полный ID Элемента, то есть - ID, содержащий информацию Основного ID

•
Таким образом, в проектах со связанными модулями ID Зоны можно дополнить Основным ID экземпляра модуля, к которому она относится

•Параметры отображения ID Элемента в Каталогах Элементов и в библиотечных элементах теперь называются: Полный ID Элемента; Упрощенный ID Элемента

•Теперь поле ID конструктивных элементов не ограничивается 15 знаками (Параметры Элементы > панель Метки и Категории) (допустимое количество знаков - 2048)

Выбор Строительного Материала для Импортированных Стальных Профилей

В Базе Данных Стандартных Стальных Профилей (Параметры > Импорт Стандартных Стальных Профилей) можно назначить Строительный Материал для элементов, импортируемых в Менеджер Профилей.

Диалоговое Окно Многослойные Конструкции

•Перемещаемый в списке слой располагается между двумя слоями (а не изменяет расположение двух слоев)

•При повторном открытии диалога автоматически выбирается многослойная конструкция, отображавшаяся перед его закрытием

Менеджер Профилей

Маркер “Использовать Строительный Материал” теперь называется “Замена Покрытий” для наилучшего соответствия Параметрам Инструментов. Переключатель теперь действует в обратном направлении для учета изменения названия.

Параметры Схемы

•Данные в панели Схемы Интерактивного Каталога можно сортировать по ID или по Имени

•Параметры Схемы переработаны в соответствии с аналогичными диалогами и дополнены функциями Новая/Дублировать

•В панели Поля клавишная команда Cmd+A (выбрать все) позволяет выбрать все поля

•Дополнительные Параметры перемещены в отдельный диалог, позволяющий просматривать параметры и осуществлять мгновенный Поиск

•Нажатие клавиши Shift и/или Cmd позволяет выбирать, редактировать, удалять и перемещать сразу несколько полей

•Критерии “совпадает с/не совпадает с/содержит” (например, для Строительных Материалов) дополнены вариантом “не содержит”

Покрытие Торцов Стены

При активации маркера “Покрытие Торцов: Заменить с учетом Примыкающих Стен” текстура и векторная штриховка выравниваются с учетом соседних Стен (изменение привязки текстуры соседней Стены отражается на покрытии торца Стены).

Критерий Найти и Выбрать Покрытие

В диалоге Найти и Выбрать название критерия “Замена Покрытия” было изменено на “Покрытие”, и критерий позволяет осуществлять поиск элементов с замененными или исходными Покрытиями, определяемыми Строительными Материалами.

Команды Меню Окно

Команды были переименованы/изменены в соответствии с логикой использования Панели Вкладок

Панель Навигатора

•Команда “Автоматически Скрывать Навигатор/Организатор” удалена (из контекстного меню Навигатора/Организатора) в связи с появлением выпадающей панели Навигатора в Панели Вкладок

•Выпадающие панели Навигатора и Организатора позволяют скрыть или отобразить соответствующие панели

Окружающая Среда

•Новая команда изменения Профиля Окружающей Среды: Параметры > Окружающая Среда > Применение Профиля Окружающей Среды

•Панель Направляющих Линий теперь отсутствует в Параметрах Окружающей Среды

•Упрощенные параметры Направляющих Линий располагаются в переименованной панели Ограничения Ввода и Направляющие

•Панель Визуализация и Вычисления теперь называется Параметры Перестраивания Модели.

•В обновленную панель перемещен элемент управления Автоматическим Обновлением Модели (ранее располагавшийся в панели Дополнительных Параметров)

•Схемы Панелей теперь называются Схемами Рабочего Пространства

Панели Параметров Инструментов

•Панель Смета и Выносная Надпись теперь называется Спецификации и по умолчанию скрыта. (Активировать ее отображение в диалогах Параметров Инструментов можно путем настройки Окружающей Среды.)

•Элементы управления Отношения к Зонам (ранее располагавшиеся в панели Смета и Выносная Надпись диалогов Параметров Стены, Колонны и Навесной Стены) были перемещены в панель Модель (Параметров Стены и Колонны) и в панель Размещения Элементов (Параметров Навесной Стены).

•В диалоге Параметров Зоны: команда Отменить Все Подрезки Сверху/Отменить Все Подрезки Снизу теперь перемещена в меню Конструирование > Дополнения к Крыше и называется Отменить Все Подрезки.

•Вкладка Параметры Смет (в диалогах Параметров Объектов) теперь носит название Характеристики

Другие изменения Интерфейса Пользователя

•Только для OSX10.10: заголовки диалогов и выпадающие меню стали более плоскими (уменьшен градиент) в соответствии со стилем Yosemite

•Панель Операций Твердотельного Моделирования стала уже и ее ширину можно изменить
