Erstellen einer Halbzylinder-Fassade im 3D-Fenster

Wir werden eine halbzylinderförmige Fassade auf einer Decke im 3D-Fenster platzieren.

Wählen Sie die Geometriemethode Radius und Achse sowie die Methode Horizontal für die Eingabeebene aus

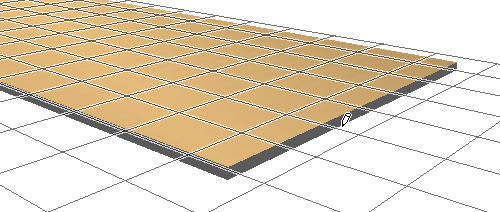

Klicken Sie auf die Decke, um eine horizontale Eingabeebene festzulegen.

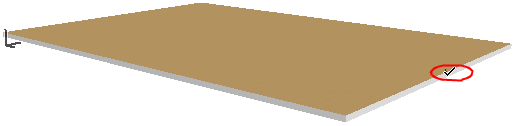

Suchen Sie jetzt den Mittelpunkt der Deckenkante und klicken Sie ein Mal: Die Achse Ihres Halbzylinders verläuft jetzt durch diesen Punkt.

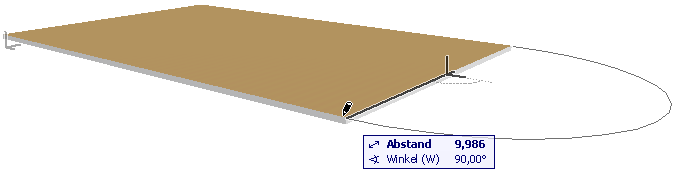

Halten Sie die Maustaste gedrückt und ziehen Sie den Cursor an ein Ende der Deckenkante, und klicken Sie anschließend, um den Radius des Halbzylinders festzulegen. Die Rückmeldung hilft Ihnen, die Struktur zu erkennen.

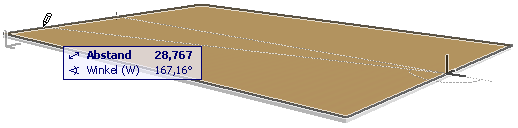

Bewegen Sie jetzt den Cursor, um die Länge der Fassade zu definieren und klicken Sie anschließend, um die Fassadenerstellung abzuschließen.

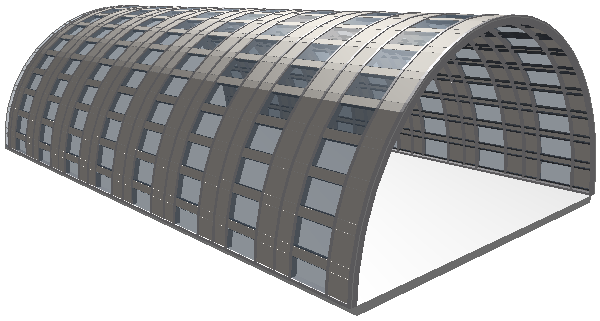

Sehen Sie sich das Ergebnis in 3D an
