Beispiel einer Solid-Element-Operation

In diesem Beispiel haben wir schnell und einfach mit einer Solid-Element-Operation ein komplexes Treppenauflager für eine Wendeltreppe erstellt.

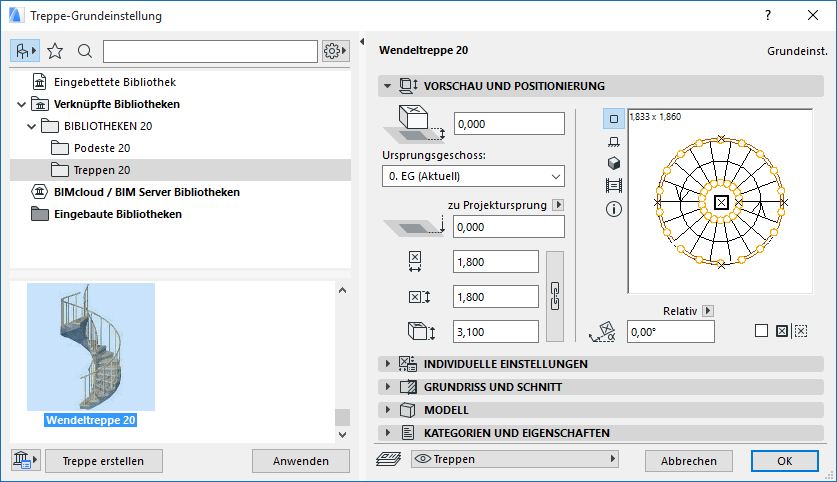

1.Platzieren Sie die Treppenspirale (Wendeltreppe) mit Hilfe des Treppenwerkzeuges im Plan.

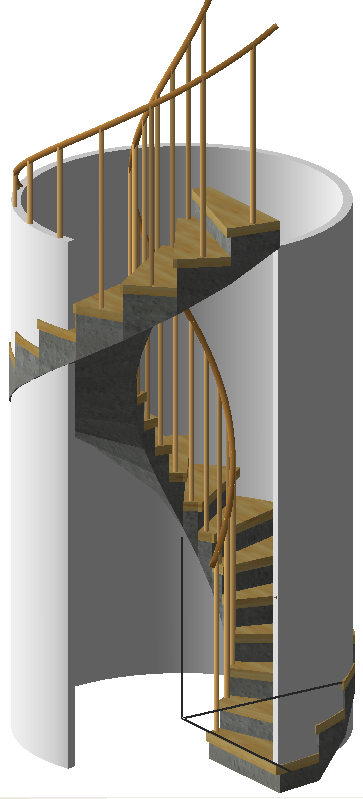

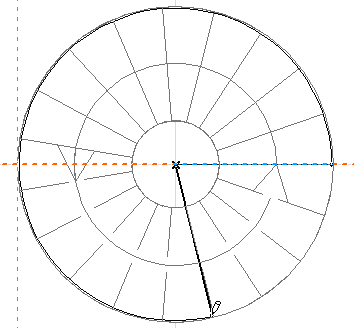

2.Erstellen Sie eine gebogene Wand, um die Wendeltreppe einzuhüllen.

3.Öffnen Sie das Dialogfenster mit dem Befehl Planung > Solid Element-Befehle (auch verfügbar im Kontextmenü eines ausgewählten Elements).

Ausführliche Informationen zu diesen Bedienelementen finden Sie in Solid Element-Befehle (Ziele und Operatoren bearbeiten).

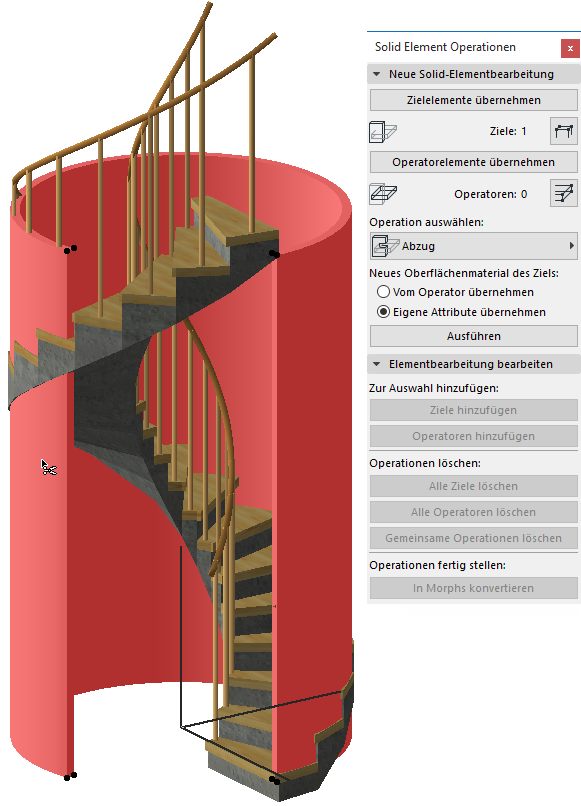

4.Wählen Sie das Zielelement aus: die gekrümmte Wand.

5.Klicken Sie auf Zielelemente übernehmen.

6.Heben Sie die Auswahl der Wand auf.

7.Wählen Sie das Operatorelement aus: die Treppe.

8.Klicken Sie auf Operatorelemente übernehmen.

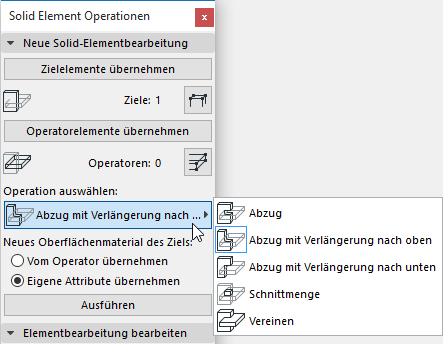

9.Wählen Sie einen Bearbeitungstyp aus: Abzug mit Verlängerung nach oben.

10.Klicken Sie auf Ausführen. Die Solid-Element-Operation ist beendet.

11.Klicken Sie auf eine leere Stelle, um die Treppe zu deaktivieren.

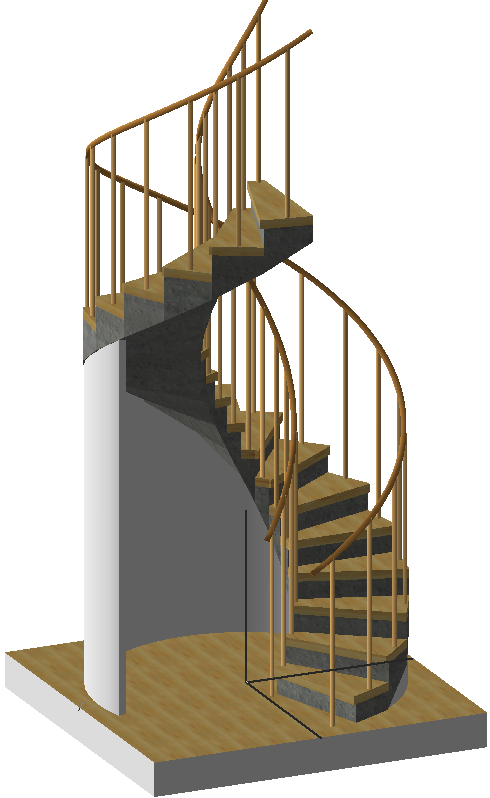

12.Sehen Sie sich das Ergebnis in 3D an.
