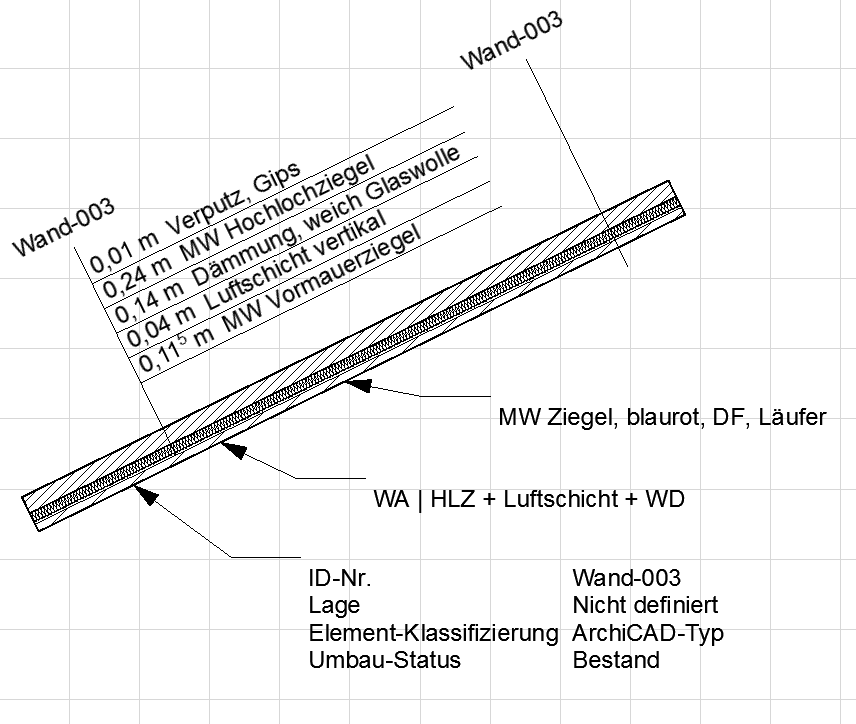

Etiketten ermöglichen die Anzeige verschiedener Arten von Daten zu den etikettierten Elementen.
Ein Element kann eine beliebige Anzahl von Etiketten jedes Typs haben.
Etiketten-Geometriemethoden: Assoziativ oder Unabhängig
Es gibt zwei Möglichkeiten, ein Etikett mit dem Etiketten-Werkzeug zu platzieren:
•Assoziative Etiketten werden durch Klicken an ein Element platziert. Das Etikett bleibt dem Element zugewiesen, auch wenn Sie das Element verschieben oder ändern. Ggf. werden alle Parameterwerte im Etikett automatisch aktualisiert.
Weitere Informationen hierzu finden Sie unter Platzieren eines assoziativen Etiketts.
•Unabhängige Etiketten sind keinem Element zugewiesen. Normalerweise verwenden Sie ein unabhängiges Etikett zum Anzeigen von Informationen, die nicht aus dem Modell stammen (z. B. “hier Kantenschutz anbringen”).
Weitere Informationen hierzu finden Sie unter Platzieren eines unabhängigen Etiketts.
Siehe auch Assoziatives Etikett in unabhängiges Etikett umwandeln.
Standardmäßig ist das Etiketten-Werkzeug auf assoziativ eingestellt. Verwenden Sie das Bedienelement im Infofenster zum Wechseln zwischen assoziativ und unabhängig.
Anmerkungen:
•Wenn Sie das Element löschen, werden auch seine assoziativen Etiketten gelöscht.
•Standardmäßig wird ein Etikett ausgeblendet, wenn sein zugewiesenes Element ausgeblendet wird (z. B. auf einer ausgeblendeten Ebene). Zum Anzeigen des Etiketts, unabhängig davon, ob das zugewiesene Element sichtbar ist, heben Sie die Markierung “Mit assoziiertem Element verbergen” in den Etiketten-Werkzeugeinstellungen auf.
•Mehrgeschossige Elemente müssen auf jedem Geschoss separat etikettiert werden.
Methoden zur Platzierung von Etiketten
•Die Methode Einfach platziert das Etikett mit einem einzigen Klick; dabei werden der Typ bzw. Startwinkel des Markers und der Zeigerlinie (sofern aktiviert) gemäß Definition im Infofenster oder in den Etikett-Einstellungen verwendet.
•Die Methode Detailliert erfordert drei Klicks (oder zwei, wenn der Startwinkel der Zeigerlinie gesperrt ist); mit dieser Methode haben Sie eine bessere Kontrolle über die Platzierung der Zeigerlinie.
Ausführliche Informationen zu den Zeigereinstellungen finden Sie unter Etikett - Zeiger Paneel.
Siehe auch Grafische Bearbeitung von Textfeld und Zeigerlinie.
Themen in diesem Abschnitt:
Platzieren eines assoziativen Etiketts
Symboletiketten für Elementinformationen
Individuelle Einstellungen für Symboletiketten
Mehrere ausgewählte Elemente etikettieren
Platzieren eines unabhängigen Etiketts
