BIMx Hyper-Modell aus dem Publisher erstellen
Schritt 1: Publisher-Set erstellen
Verwenden Sie den Publisher im Organisator-Modus, um das gewünschte Publisher-Set zu erstellen: Stellen Sie eine Kombination von Sichten (einschließlich des Kamerapfades), Layouts oder Layoutuntergruppen und die 3D-Ansicht(en) zusammen, die Sie im Hyper-Modell integrieren möchten.
Siehe auch Publisher.
Beachten Sie, dass Sie den Inhalt der 3D-Ansicht auf Ihren speziellen Anforderungen abstimmen können - mit Strukturdarstellung, Ebenenkombinationen oder Markierungs-Polygonen können Sie beispielsweise die Ansichten nach Bedarf begrenzen.
Schritt 2: Publisher-Eigenschaften einstellen

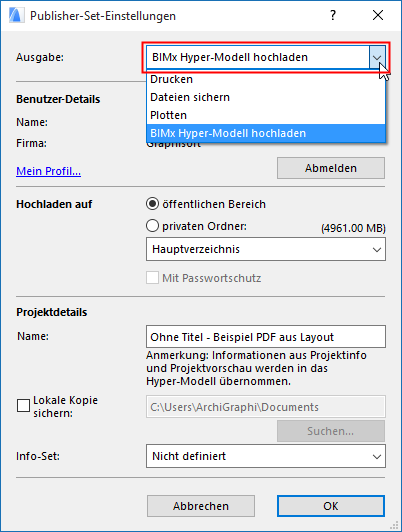

Wählen Sie im Dialogfenster Einstellungen aus, wie Sie das Hyper-Modell publizieren möchten: BIMx Hyper-Modell hochladen oder Sichern.
Wählen Sie diese Publisher-Methode zum Hochladen der Datei auf die Transfer-Site des BIMx-Modells unter bimx.graphisoft.com. (Sie müssen sich registrieren, bevor Sie diese Webseite verwenden können.)
•Entscheiden Sie, ob Sie in den öffentlichen Bereich oder in einen privaten Ordner hochladen möchten. Wenn Sie den privaten Ordner auswählen, können Sie bei Bedarf die Datei mit einem Passwort schützen.
Anmerkung: Die Option Privater Ordner ist nur für Benutzer mit einer Software-Servicevereinbarung (SSA) für ARCHICAD verfügbar.
Siehe BIMx Lizenz-Optionen.
•Unter Projektdetails können Sie die Hyper-Modelldatei umbenennen.
Anmerkung: Das Hyper-Modell wird die ARCHICAD Projekt-Info und die Projekt Vorschau beinhalten.
•Markieren Sie Lokale Kopie sichern und geben Sie einen Zielpfad ein, wenn Sie neben dem Hochladen des Hyper-Modells auf die BIMx Model Transfer-Site auch eine lokale Kopie sichern wollen.
BIMx Hypermodell sichern

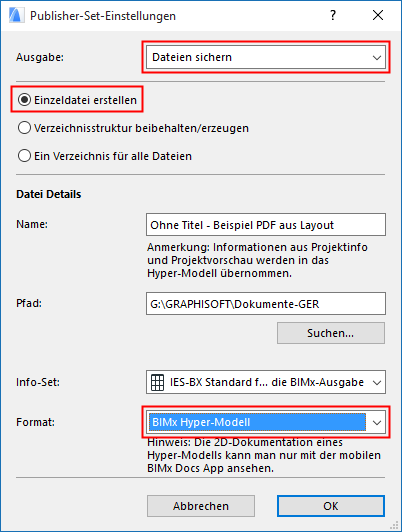

Wählen Sie die Publishing-Methode Dateien sichern, um das Hyper-Modell unter dem ausgewählten Zielpfad zu sichern.
•Wählen Sie Einzeldatei erstellen, um auf das BIMx Hyper-Modellformat zugreifen zu können.
•Wählen Sie vom Format-Popup unten im Dialogfenster aus die Option BIMx Hyper-Modell.

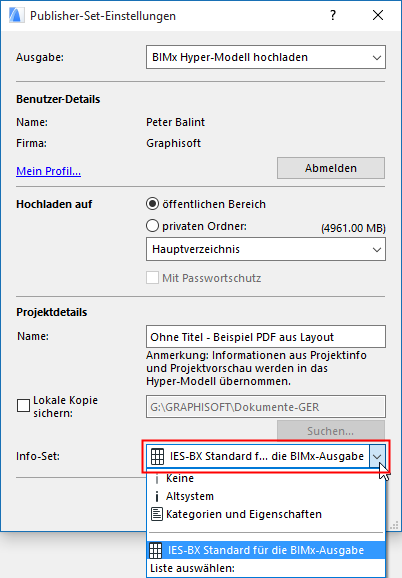

•Steuern Sie mit dem Popup Info-Set, welche Modellelement-Informationen für die Betrachter des BIMx Modells auf einem Mobilgerät verfügbar sein sollen:
•Die Option Grurndeinstellung für BIMx Ausgabe verwendet die in einer interaktiven Liste definierten Daten. Die Auswertung BIMx-Info ist in der ab Werk bereitgestellten ARCHICAD-Vorlage enthalten, aber Sie können das Auswertungsschema nach Bedarf ändern oder eine andere Auswertung auswählen.
•Die Option Kategorien und Eigenschaften verwendet die im Paneel Kategorien und Eigenschaften des Dialogfensters Elementeinstellungen für jedes Element definierten Daten.
•Die Option Altsystem liefert die gleichen grundlegenden Elementdaten wie in früheren BIMx-Versionen.
•Wählen Sie Keine, wenn der Empfänger keine Elementinformationen anzeigen können soll (d. h. der Empfänger kann nur die Modellgeometrie als Ganzes anzeigen, und er benötigt keine Details zu den verschiedenen Komponenten).
•Geben Sie einen Zielpfad ein.
Schritt 2: Festlegen der BIMx Exportoptionen
Anmerkung: BIMx-Exportoptionen steht auch über den BIMx Hyper-Modell-Assistenten zur Verfügung.
Sie können die Exportoptionen für jedes relevante Publisher-Set-Element trennen: die 3D-Ansichten und ggf. für die Kamera-Ansicht bzw. den Kamerapfad.
•Exportoptionen für eine 3D-Ansicht: Wählen Sie die 3D-Ansicht in der Liste der Publisher-Set-Elemente aus und klicken Sie dann auf Optionen.
Globale Beleuchtung
Optional können Sie das Feld markieren, um eine globale Beleuchtung berechnen zu lassen: Dies sorgt für eine sehr realistische Ansicht, verlängert jedoch die Renderzeit. Beachten Sie, dass die globale Beleuchtung zusätzlichen Speicher erfordert.

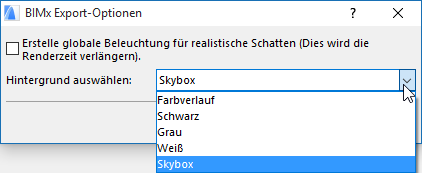

Hintergrund auswählen
Wählen Sie einen Hintergrund, der beim Betrachten des BIMx-Modells verwendet werden soll:
•Skybox (voreingestelltes BIMx Himmel Bild)
•WEISS
•GRAU
•SCHWARZ
•FARBVERLAUF

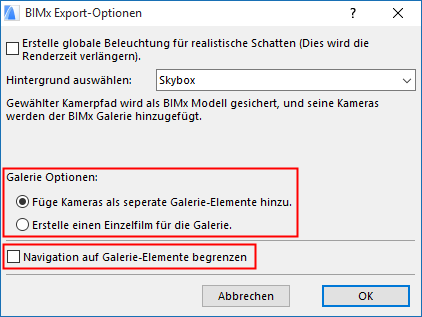

Galerie-Optionen für Kamerapfade
Wenn das Publisher-Set einen Kamerapfad enthält, umfassen die BIMx-Exportoptionen auch Galerie-Optionen.
Anmerkung: Wenn Sie den BIMx Hyper-Modell-Assistenten verwenden, müssen Sie im Grundriss eine Kamera auswählen, um sie in das Publisher-Set einzubeziehen.
•Füge Kameras als separate Galerie-Elemente hinzu: Ein separates Galerie-Element (ein Bild-Standpunkt) wird für jede Kamera im aktuellen ARCHICAD-Kamerapfad erstellt.
•Erstelle einen Einzelfilm für die Galerie: Ein einzelnes Film-Galerie-Element wird aus dem aktuellen ARCHICAD-Kamerapfad erstellt
•Navigation auf Galerie-Elemente begrenzen: Die Navigation des resultierenden BIMx Projekts wird nur auf die von Ihnen in die Galerie gesicherten Ansichten und Clips eingeschränkt (statt des vollständigen Projekts)
Schritt 4: Der Publizierungs-Prozess

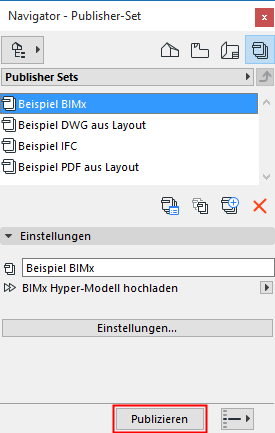

Wählen Sie im Publisher Ihr Set und klicken Sie Publizieren.

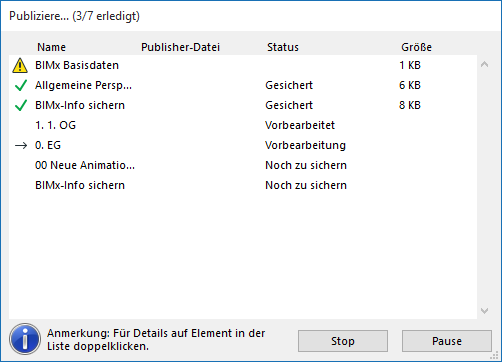

Daraufhin wird das folgende Dialogfenster für den Publikationsvorgang angezeigt:
Wenn Sie das BIMx Hyper-Modell auf die BIMx Modell Transfer-Webseite hochladen, erscheint auch der BIMx Uploader, damit Sie den Status des Uploads verfolgen können. Verwenden Sie dieses Dialogfenster, um den Prozess des Hochladens wenn nötig zu stoppen oder neu zu starten.
Anmerkung: Sie können die Berechnung der globalen Beleuchtung abbrechen, ohne den Publikationsprozess als Ganzes zu unterbrechen. Zum Abbrechen wählen Sie die 3D Ansicht im Publisher-Dialogfenster aus. Mit dem kleinen roten X wird die Berechnung der globalen Beleuchtung abgebrochen. Die 3D-Ansicht wird dennoch im Hyper-Modell gesichert - nur ohne die globale Beleuchtung.
Wenn sich während des Prozesses Probleme ergeben, werden Sie benachrichtigt. Klicken Sie auf Details, um weitere Informationen zu erhalten.
