Filtern von Baustoffen zur Kollisionserkennung

Für jeden ARCHICAD Baustoff kann festgelegt werden, ob er bei einer Kollisionsprüfung berücksichtigt werden soll.

Für allgemeine Informationen über diese Funktion siehe Kollisionserkennung.

Verwenden Sie das Kontrollkästchen “Bei Kollisionsprüfungen berücksichtigen” im Teilfenster Kategorien und Eigenschaften der Baustoffe (Optionen > Element-Attribute > Baustoffe).

Ist dieses Kästchen bei einem Baustoff deaktiviert, wird dieser im Modell von der Kollisionserkennung ausgenommen.

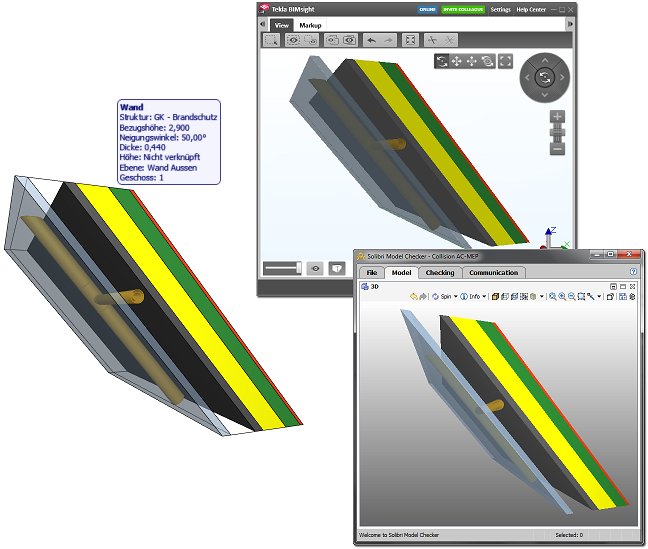

Wenn Sie beispielsweise mehrschichtige Elemente oder komplexe Profile mit Luftschichten verwenden, können Sie für diese Baustoffe die Kollisionsprüfung aufheben. Aktivieren Sie zusätzlich im Dialogfenster Export-Optionen der IFC-Übersetzer-Einstellungen das Kontrollkästchen “Nur Geometrien exportieren, die an Kollisionserkennung teilnehmen”. Somit nehmen, wenn das Modell über IFC zu einer HKLSE-Applikation exportiert wird, nur Elemente mit einer realen Geometrie an der Kollisionserkennung in IFC-Modell-Checkern und im ARCHICAD HKLSE-Modeller teil. Der HKLSE-Ingenieur kann Systeme (z. B. Heizungs- oder Belüftungsrohre) definieren, ohne dass das Programm Kollisionen mit Luftschichten signalisiert.

Wenn Sie die Baustoff-Komponenten eines mehrschichtigen Elements oder eines Profilelements, die für ungenutzte Zwischenräume stehen (Luftschichten), ohne die Eigenschaft “Bei Kollisionsprüfungen berücksichtigen” korrekt definiert haben, kann ein HKLSE-Ingenieur in diesen Bereichen Leitungen platzieren. Die Kollisionserkennung des HKLSE-Modellers findet dann für diese Elemente keine Überschneidungen.

Weitere Informationen über den GRAPHISOFT HKLSE-Modeller finden Sie unter:

http://www.graphisoft.de/archicad/zusatzprodukte/hklse-modeller/
