Dazuladen vs. Verknüpfen vs. Öffnen

Modelldaten, CAD-Zeichnungen und Berichte, die aus anderen Applikationen stammen, können auf folgende Arten eingelesen werden:

Dazuladen

Verwenden Sie Dazuladen, um den Inhalt des Modells bzw. der Zeichnung (oder einen Teil davon) dem aktuell laufenden ARCHICAD-Projekt hinzuzufügen. Dazugeladene Modelldaten werden in native ARCHICAD-Elemente umgewandelt, die dann als geschützte oder editierbare Referenz verwendet werden können. Der als Referenz verwendete importierte Inhalt wird von den Elementen des Host-Projekts getrennt und kann zusammen mit oder unabhängig von den ursprünglichen Projektdaten angezeigt werden, indem eine entsprechende Visualisierungstechnik ausgewählt wird.

Siehe Visualisierung des importierten Inhalts.

Dazugeladene IFC-Daten werden in native ARCHICAD-Eigenschaften konvertiert, sodass sie gesucht, aufgelistet und im Modell verwendet werden können.

Der Befehl “IFC-Modell-Änderungen ermitteln” wendet den Dazulade-Algorithmus für die erkannten geometrischen Unterschiede zwischen zwei Statusangaben (alt und neu) der empfangenen Modelle (zwei aus der gleichen Applikation exportierte IFC-Dateien) an.

Weitere Details finden Sie unter Änderungserkennung.

Anmerkung: Vor dem Dazuladen einer Datei sollten Sie die aktive ARCHICAD-Datei sichern.

Ausführliche Informationen zu der Dazulade-Funktion von ARCHICAD finden Sie unter Dateien zu ARCHICAD dazuladen.

Verknüpfen

Als eine andere Möglichkeit der “Referenz” können Sie ein empfangenes 3D-Modell zunächst als ein neues ARCHICAD-Projekt öffnen, um beispielsweise die gewünschten Teile zu filtern, und anschließend das Projekt oder einen Teil davon mit Ihrem aktuellen Projekt als Hotlink-Modul, das als (nicht editierbarer) Inhalt dient, verknüpfen.

Siehe auch Hotlink-Module.

Anmerkung: Sie können eine IFC-Datei nicht direkt als Hotlink mit ARCHICAD verknüpfen. Wenn Sie jedoch ein IFC-Projekt öffnen und seine Elemente als Hotlink mit einem anderen ARCHICAD-Projekt verknüpfen, werden alle IFC-Parameter beibehalten, einschließlich der Klassifizierung des Elements nach tragender Funktion und Position sowie das Profil und Material des Elements und andere IFC-Eigenschaften wie z. B. der Brandklassenwert. IFC-Daten in verknüpften Modulen werden ebenfalls als native ARCHICAD-Eigenschaften behandelt, sodass sie im Host-Projekt gesucht und aufgelistet werden können.

CAD-Zeichnungen und Auswertungen (PDF) können direkt mit dem aktuellen ARCHICAD-Projekt verknüpft werden. Verwenden Sie je nach dem Dateiformat XREF und/oder eine Zeichnungsverbindung.

Siehe XREFs und Importieren von PDF-Dateien als Zeichnungen.

Öffnen

Mit dem Befehl Öffnen wird ein Modell oder eine CAD-Zeichnung als eine separate ARCHICAD-Datei erstellt, unabhängig von allen anderen momentan in ARCHICAD geöffneten Projekten. Diese importierte Datei kann, wie zuvor erwähnt, später als Referenz zu dem entsprechenden Teil eines anderen ARCHICAD-Projekts hinzugefügt werden.

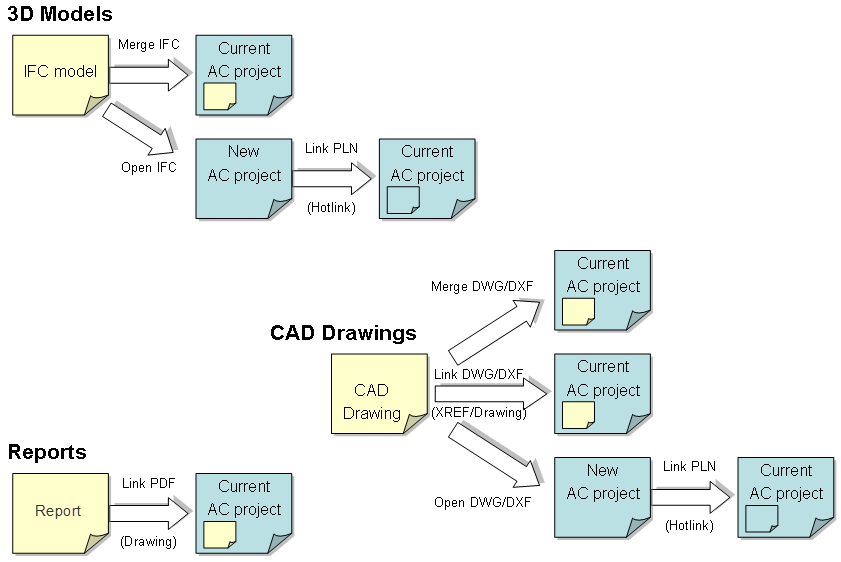

Die folgenden Abbildungen fassen die Importmöglichkeiten je nach Typ der empfangenen Daten zusammen:
