Benutzerdefinierte Elementeigenschaften

Ein ARCHICAD-Modell lässt sich beschreiben als eine zentrale BIM-Datenbank, in der alle Projektdaten gespeichert werden und allen am Projekt Beteiligten zugänglich sind. Frühere ARCHICAD-Versionen lieferten diverse Optionen zu Datendefinitionen mit unterschiedlichen Einschränkungen. ARCHICAD 20 bietet jetzt ARCHICAD Element-Eigenschaften: eine robuste Basistechnologie für eine zukünftige BIM-Datenverwaltung in der ARCHICAD-Umgebung.

Eigenschaften sind benutzerdefinierte individuelle Daten, die sich mit einem beliebigen Bauteil oder einem Raum verbinden lassen auf der Basis einer Element-Klassifizierung. Eigenschaften-Definitionen für verschiedene Datentypen können erstellt und zwischen verschiedenen Projekten einschließlich ihrer Standardwerte übertragen werden.

Sie können diese Werte im Dialogfenster der Elementeinstellungen und in der interaktiven Auswertung zuordnen und individuell bearbeiten. Verwenden Sie den neuen Eigenschaften-Manager zur Verwaltung der ARCHICAD-Eigenschaften innerhalb eines Projekts.

Eigenschaften können bei jeder Ausgabe benutzt werden; sie ermöglichen die Verteilung elementbezogener BIM-Daten an die Projektbeteiligten. Einige Beispiele:

•Hinzufügen von Etiketten und Raumstempeln

•Verwenden als Kriterien bei Suche und Auswertung

•Hinzufügen als Felder in Element-Auswertungen in den neu organisierten Schemaeinstellungen

•Zuordnen als IFC Schema-Eigenschaften (IFC Schema-Setup) für den Export von IFC-Modellen

Anzeigen und Bearbeiten von Elementeigenschaften in Auswertungen

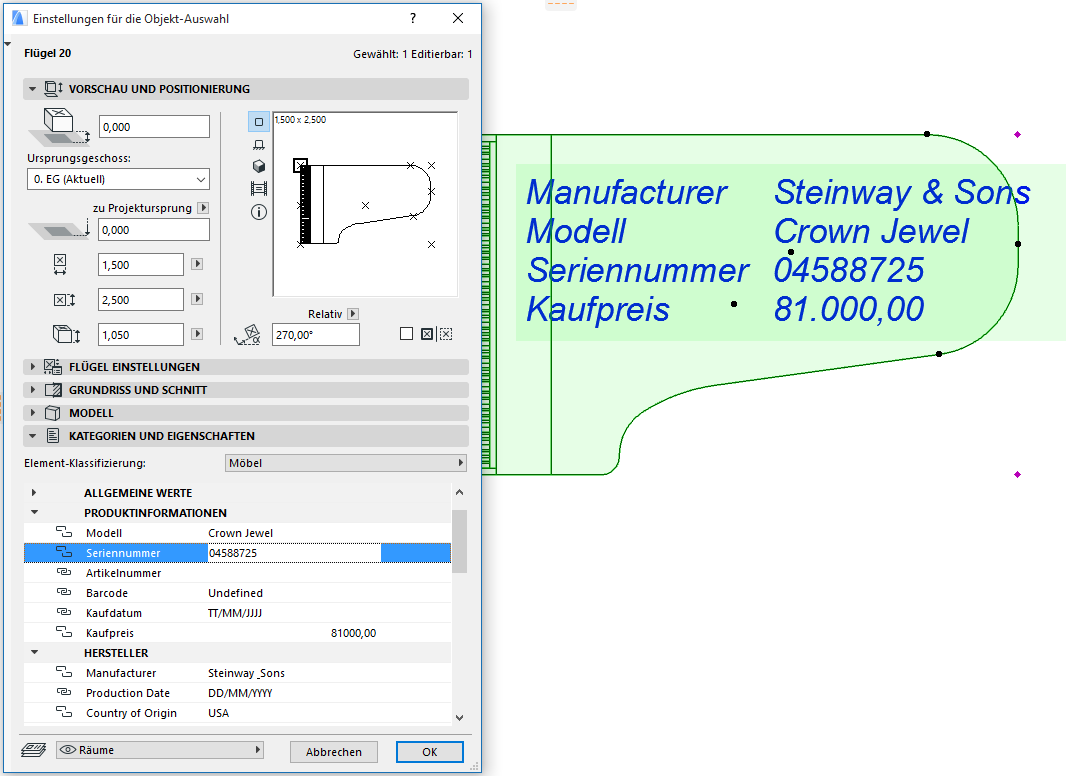

Anzeigen individueller Eigenschaften in Element-Etiketten
