Grafische Überschreibungen für die Planungs-Kommunikation

Mit dieser Funktion können Sie die Elemente entsprechend einer angepassten grafischen Definition in einer beliebigen Modellansicht anzeigen, um die Planung einfach an alle Beteiligten kommunizieren zu können.

Verwenden Sie grafische Überschreibungen zum Erstellen thematischer Zeichnungen in halbautomatischer Weise. Sie brauchen keine Zeit auf ergänzende 2D CAD-Arbeiten oder unnütze Präsentationszeichnungen zu verwenden. Genießen Sie stattdessen einfach die Vorteile der assoziativen 3D/BIM-Inhalte.

•Ausschnitt-Einstellungen enthalten jetzt eine grafische Überschreibungskombination: Ein Set vordefinierter grafischer Überschreibungsregeln.

•In der neuen grafischen Überschreibungsregel sind die Umbau-Stile integriert. Im Vergleich zu den alten Umbau-Überschreibungen bieten grafische Überschreibungen eine bessere Kontrolle über die Stiftfarbe, die Schraffurtypen und die Schicht-Trennelemente.

Sie können Ausschnitte mit grafischen Überschreibungen auch mit Bearbeitern teilen, die andere Programme verwenden. Exportieren Sie hierzu Elemente mit ihren aktuellen Farben als IFC-Modelle.

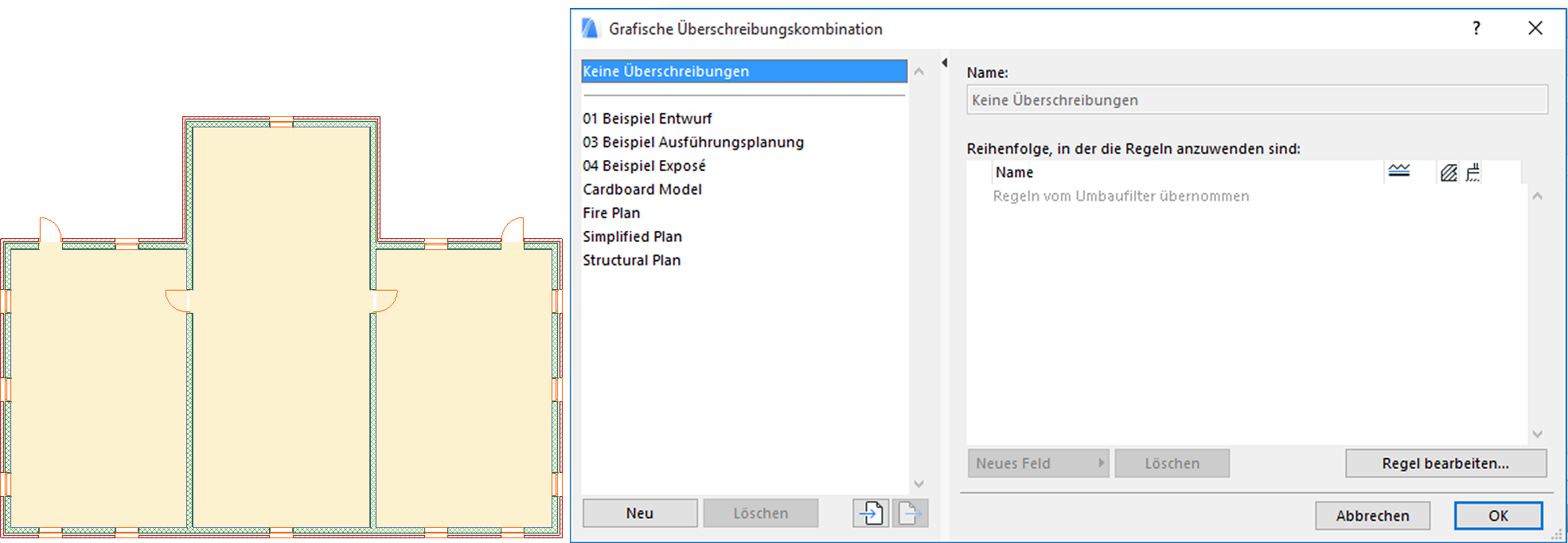

Originalausschnitt

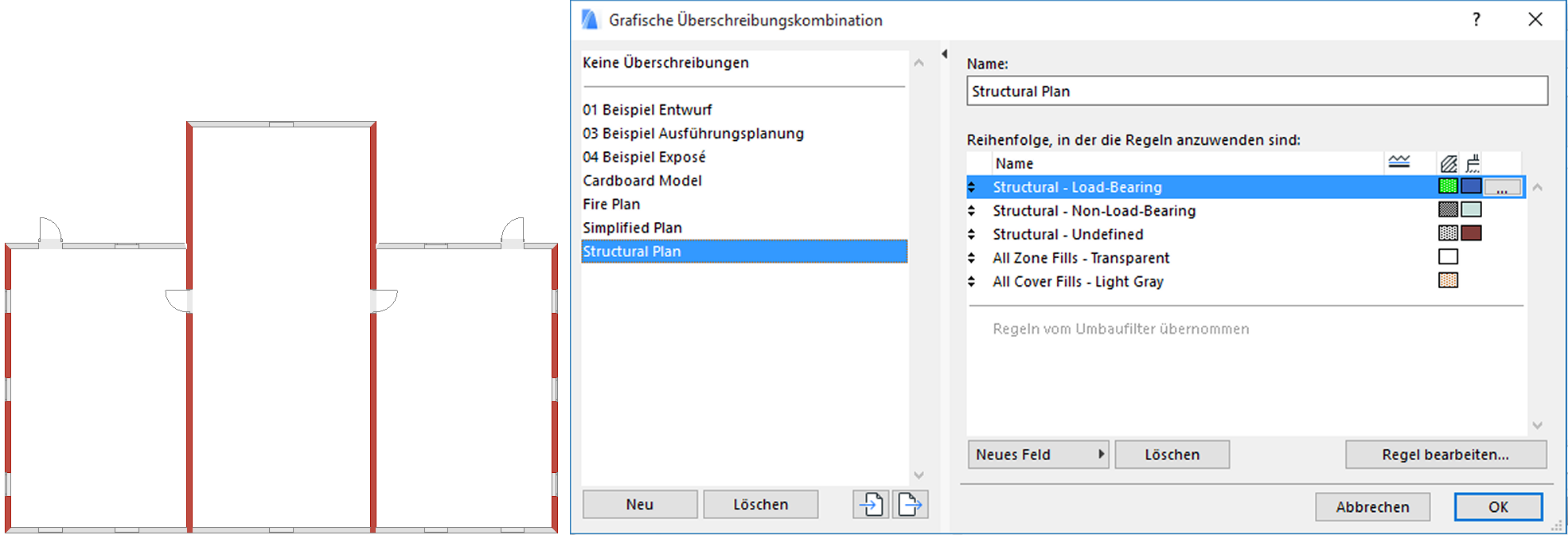

Tragende Strukturen in rot

Räume nach Brandschutz
