線形寸法は、直線または曲線の要素の長さを示します。
1.線形寸法ツールを起動します。
2.寸法を設定する要素にカーソルを移動します。フィードバックが強調表示されるため、寸法を記入する要素を確認できます。

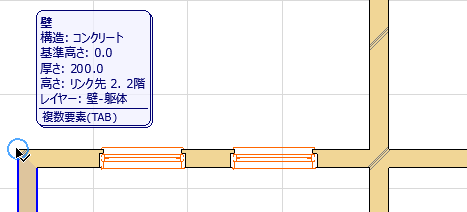

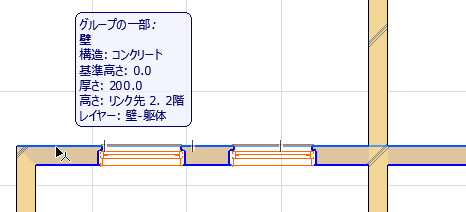

カーソルを複数要素の上に置くと、情報タグにそれを示すメッセージが表示されます。Tabキーを押すと、各要素の強調表示を順番に変更できます。

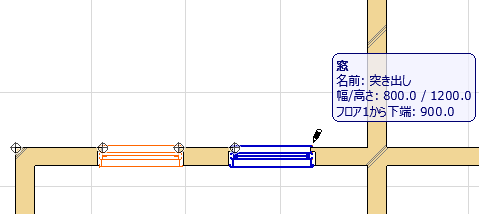

3.寸法を記入する要素に沿ってクリックして、寸法単位の始点と終点を示す一時的な基準点を配置します。操作の進行に応じて、基準点が属する要素が強調表示されます。
4.基準点を取り消す必要がある場合は、基準点をもう一度クリックします。
5.最後の基準点の配置が済んだらダブルクリックします。

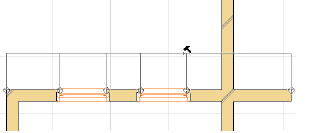

6.寸法列を表示する場所で黒いかなづちカーソルをクリックします。
下の「線形寸法の図形作成法」を参照してください。
寸法テキストの配置オプションなどの詳細は、「線形寸法のツールの設定」を参照してください。
