IFCスキーム設定

IFC属性、プロパティおよび分類参照データは、スキームと呼ばれるファイル（.xmlファイル）に保存できます。

IFCデータのマッピング以外に、スキームを使用してIFCデータにルールを割り当てることができます。IFCデータ値を持つARCHICADプロパティ、パラメータおよび数量の値がマッピングされます。マップルールは、スキームの.xmlファイルにも保存されます。

［IFCスキーム設定］コマンド（［ファイル］→［相互運用性］→［IFC ］）を使用して、スキームを管理します。

注記：IFCスキームを変更し、ダイアログボックスを終了した場合、［元に戻す］コマンドを使用して、変更内容を元に戻すことはできません。したがって、IFCスキームに大きな変更を加える場合、まず元のスキームをXML形式でエクスポートして保存しておく必要があります。

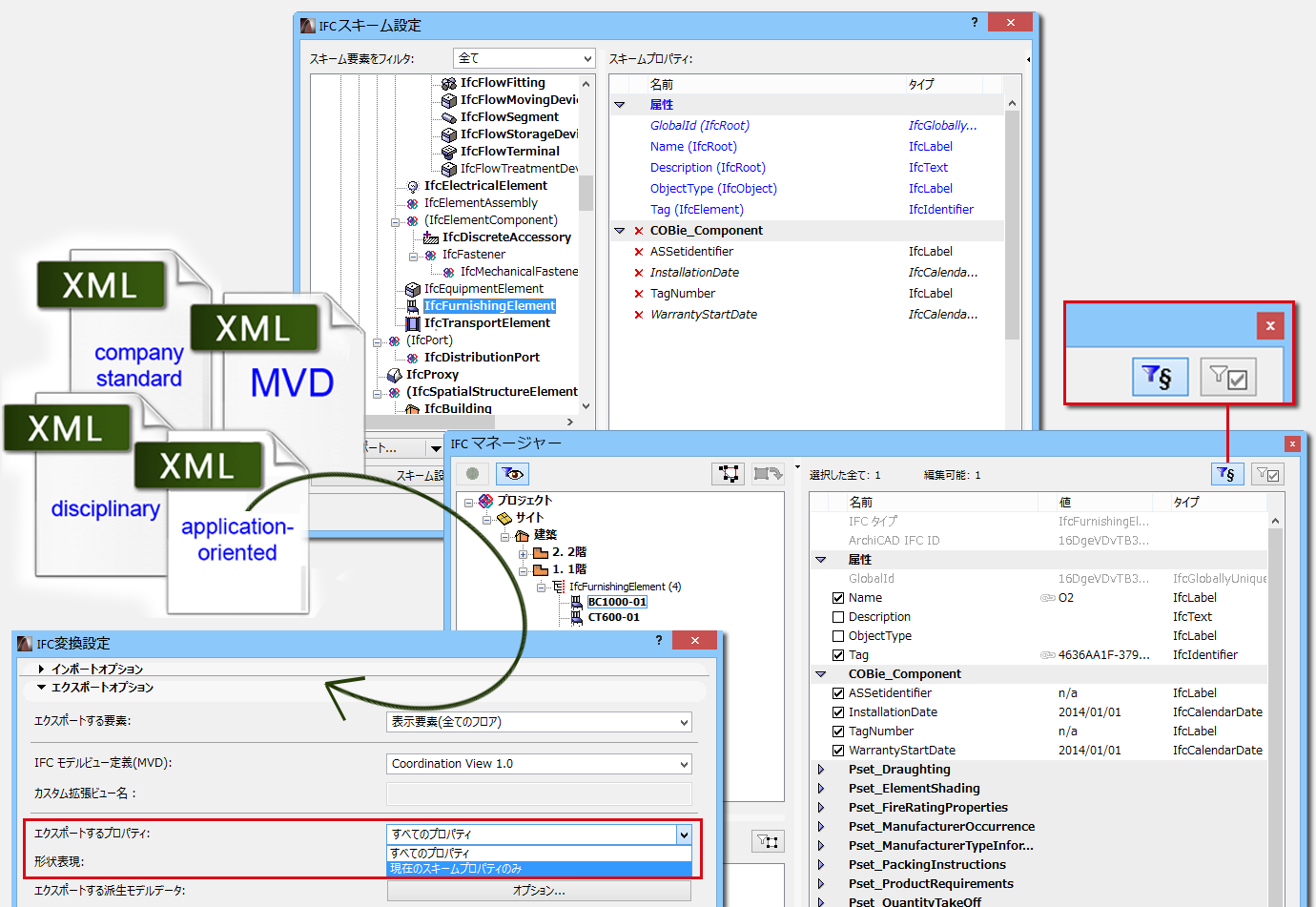

デフォルトでは、IFCマネージャーと［要素設定］ダイアログボックスのIFC関連部にスキームデータが表示されます。スキームでは、スキームデータのみエクスポートするか、全てのデータ（つまり、スキームデータに加えて、［IFC管理］ダイアログボックスで追加/表示したカスタムデータ）をエクスポートするかを選択できるため、IFCデータのエクスポートも管理します。

このセクションでは、上記のコマンドの機能の概要を説明します。

スキームデータ定義

IFC 標準で設定した属性データは、常にスキームに含まれています。プロパティや分類参照データの形式の新規データは、ダイアログボックス左側のIFCエンティティツリー（以後、「スキームツリー」）の要素に追加できます。

注記：

•スキームツリーには、IFC 2x3標準ドキュメントで使用可能かつARCHICADで編集可能な要素タイプや、割り当て、製品プロダクト、「親」の全てが含まれています（IfcAnnotationおよびIfcGridを除く）。

•ツリーリストは構造と設備範囲でフィルタリングを実行できます。例えば、構造範囲に建築物要素（IfcBuildingElement）タイプ（IfcBeam、IfcColumnなど）を含め、設備範囲にIfcDistributionタイプを含めます。ツリーリストを、IFC割り当てタイプまたはIFC空間要素タイプ（IfcSpatialStructureElements：IfcSite、IfcBuilding、IfcBuildingStorey、IfcSpace）に絞り込むこともできます。

• スキームツリーにIFC要素エンティティのバリエーションを表示します。

-IfcWall：IFCマネージャーで表示と編集が可能なエンティティタイプ

-（IfcBuildingElement）：IFCマネージャーに表示されない「アブストラクトスーパータイプ（abstract supertypes）」エンティティ

•属性セットはあらかじめ定義されており、常にIFC（2x3）標準の標準属性で構成されます。インポートまたは作成するスキームに関係なく、これらの属性を常に使用できますが、削除することはできません。ただし、属性を任意の組み合わせでARCHICADデータにマップできます（後述を参照）。このマップ処理はスキームに応じて異なります。例えば、あるスキームでは名称属性に要素IDのみが含まれており、別のスキームでは要素IDに加え、さまざまなパラメータ（リンクされている幅や高さの値など）が含まれている場合などがあります。

新規のプロパティまたは分類参照データをIFCスキーム設定に表示されている現在のスキームに追加するには、以下の手順に従います。

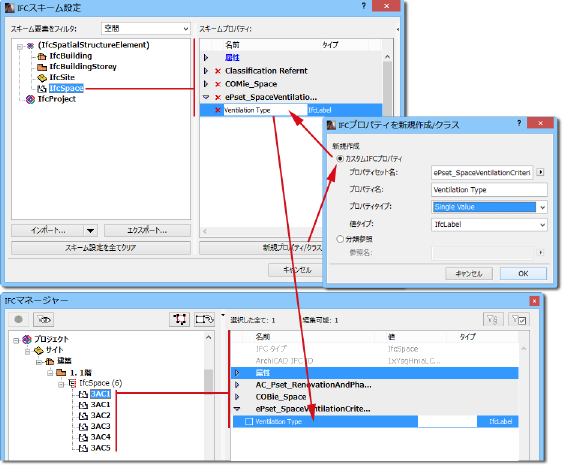

•［新規プロパティ/クラス］ボタンをクリックします。この機能は、 IFCマネージャーと［要素設定］ダイアログボックスに表示される同名の機能に類似したものです。例えば、「ePset_SpaceVentilationCriteria」という名前のプロパティセット内に、IfcSpaceエンティティ用にIDタイプ「Ventilation Type」のプロパティを作成します。

•［現在のプロジェクト設定を取得］ボタンを使用して、現在のプロジェクトで使用可能な現在のカスタム（非スキーム）IFCプロパティセットとプロパティ（IFCマネージャーまたは要素設定で定義）を全て収集します。このデータ収集処理の過程で、IFCエンティティタイプの少なくとも1つのインスタンス（例：1つのIfcWall要素）に既にカスタムデータが存在する場合、カスタムデータはそのIFCエンティティのデータ（例：IfcWall）として表示されます。この機能を使用して、例えば、インポートしたIFCモデルのカスタムデータをスキームデータに変換し、スキームファイル（.xml）に保存します。

•既存のスキーム（.xml）からデータをロード：

•［インポート］を使用してスキームファイルをロードすると、全ての既存スキームデータ（属性を除く）が削除され、インポートしたスキームのデータのみが作成されます。

•［結合］を使用してスキームファイルをロードすると、.xmlファイルのデータが既存のスキームデータに追加されます。結合する 2 つのスキームに同じ名称と場所（プロパティではプロパティ設定）のデータが含まれている場合、元の値がIFCマネージャーと要素設定の両方に保持されます（割り当てた値は失われません）。同じルールがマップ処理にも適用されます。結合したスキームのプロパティに、元のスキームとは異なるマップ処理ルールが含まれている場合でも、元のマップ処理ルールは上書きされず、新しいマップ処理ルールは元のルールに追加されます。

スキームデータを設定するのに使用する要素が、スキームツリーに太字で表示されます。要素が階層の上位レベルにある場合（つまり、IfcBuildingElementなどの親要素）、それに属する子要素（IfcBeam、IfcColumn、IfcSlab、IfcWallなど）は自動的にスキームデータが割り当てられます。ただし、子要素は太字で表示されません。こうすると、ツリー構造内でスキームデータが追加された場所を簡単に判別できます。また、子要素に割り当てられたスキームデータは青字で表示され、子要素の名称には括弧書きで親タイプ名が付けられます。青字での表示は、スキームデータが親レベル（黒字で表示）でのみ修正可能であることも示します。この親子関係が役立つ一例を挙げます。全ての建築物要素の共通プロパティを作成する場合、個々の建築物要素タイプ（IfcWall、IfcColumn、IfcSlabなど）に対して一つ一つ作成する必要はありません。その代わりに、上位レベル（IfcBuildingElementなど）で一度に作成できます。

新規のスキームデータは、ARCHICADパラメータ/数量（またはマップルール（次節を参照））が適用できない場合、斜体で表示されます。

属性以外のスキームデータの名前変更および削除（赤いXをクリック）が可能です。［スキーム設定を全てクリア］コマンドで、現在使用しているスキームの内容全体（マップルール、プロパティ、分類参照）を削除することができます。

IFCスキーム設定の現在の内容は、エクスポート機能の一部として.XMLファイル形式で保存することができます。このファイルは、新規または既存のプロジェクトにインポート（［インポート］）または結合（［結合］）することができます。上記のワークフローにより、再定義することなく、新規プロジェクト内の現在のスキームデータを使用することができます。

注記：［IFCスキーム設定］の現在のステータスをエクスポートしない場合でも、保存したPLN/ARCHICADプロジェクトには［IFCスキーム設定］の内容が保持されるため、ステータスは失われません。

データマッピング

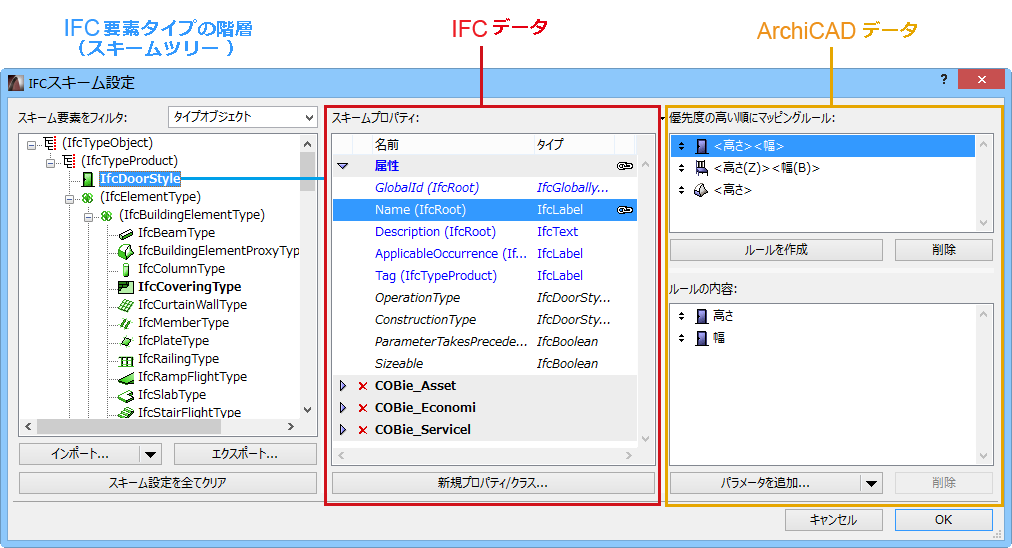

ARCHICADのプロパティ、パラメータおよび数量は、特定のIFC要素のIFCデータに割り当てることができます。データマッピングの利点：

•ARCHICADデータ（耐火等級など）とIFCデータ（耐火等級）の両方で共通の意味を持つデータは、2度入力（一度はARCHICADデータとして、2度目はIFCデータとして）する必要はありません。

•ARCHICADデータを固有のIFCモデルとして保存することができます。データは、特定の規格（COBieドキュメントや社内規格）や、特定のコラボレーションワークフロー（MEP、エネルギー分析、FM）、特定のIFCモデル受信側アプリケーション（Revit、Tekla、Allplanなど）に準拠させることができます。

データマッピングの特性およびルール：

•スキームツリー要素（IfcElement（建築、設備、家具、移送要素）、IfcSpace（ARCHICADゾーン）、IfcTypeObject（全てのIFC製品タイプエンティティ））とそのサブ要素（「子」要素）は、マッピング可能です。

•マッピングは、「単一値」タイプのIFC属性およびプロパティのみに適用できます。つまり、下記の要件が該当します。

•全テキスト、ラベル、論理タイプのプロパティに適用可能。

•例えば、「表タイプ」のプロパティには適用不可。

•参照分類データには適用不可。

•ルールを異なるレベルに割り当てることができます。例えば、IfcBuildingElementレベルにルールを適用することができ、子要素（IfcWall、IfcSlabなど）の全てにも適用できます。ただし、ルール（子要素レベルで青字で表示）は子レベルで再定義することができます。例えば、前述のルールはIfcWallエンティティ用に修正することができます。

•特定のパラメータが複数のライブラリ部品要素に共通である場合、わずか1ステップでその対応するIFCデータをマップすることができます（後述の例を参照）。

ルールの作成方法：

1.マッピングを行うスキームデータ項目を選択します。斜体のスキームデータはマッピングできません。

2.［ルールを作成］ボタンをクリックします。［空のルール］フィールドが表示されます。

3.［内容の追加］ドロップダウンボタンからルールの内容のタイプを選択します。

•パラメータとプロパティ（インタラクティブな要素一覧表として）

•ライブラリ部品パラメータ（インタラクティブな要素一覧表として）

•静的テキスト

4.フィールドをルールに追加します。例えば、「厚さ」は測長で、「面積」は面積測定、「ライブラリ部品名」は文字列といったように、フィールドにはタイプを設定することができます。ルールに一つ以上のフィールドが含まれる場合、フィールドは常に文字列に変換されたフィールドの連結になります。変換は計算単位に基づいています（［プロジェクト設定］→［計算単位/規則］）。例えば、壁の「高さ」フィールドは壁要素としてのみ評価されるなどのように、フィールドには黙示的にフィルタが含まれています。「一般」フィールドはツールレベルにもリスト表示され、その特定のツールに対してのみ有効になります。

5.ライブラリ部品パラメータは、以下の2つの方法で設定できます。

•［ライブラリ部品に依存する］：選択したライブラリ部品パラメータは、このパラメータを含む要素に対してのみ有効になります。ライブラリ部品パラメータをオブジェクトサブタイプレベルで定義した場合、パラメータのマップ処理は子要素に対しても行われます。例えば、GSドアオブジェクトサブタイプである「gs_list_cost」可変パラメータをマップすると、マップ処理はGSドアのライブラリ部品の子要素（ドア、両開きドア、金属ドアなど）である全てのドア（およびifcDoor）に対して有効になります。後述の例を参照してください。

•［ライブラリ部品に依存しない］：可変パラメータ（「gs_list_cost」など）は、選択したライブラリ部品に関係なく、マップ処理で有効になります。例えば、両開きドアの「gs_list_cost」パラメータをライブラリ部品に依存しないパラメータとしてマップ処理に選択した場合、マップ処理は「gs_list_cost」パラメータにアクセスする全てのドアに対して行われます。このドアパラメータをIfcElementレベルでマップ処理に使用すると、IfcElementの子エンティティであり、「gs_list_cost」パラメータを含む全てのIFCエンティティ（アームチェアや椅子などの家具要素など）に対してマップ処理が行われます。後述の例を参照してください。

注記：IFCスキーム設定に、プロジェクトにロードされていないライブラリ部品パラメータに関連したマップ処理ルールが含まれる場合、ルール、マップされたIFCデータ、およびマップされたIFCエンティティデータは全て赤色で表示されます。

6.文字列タイプのルールは分割することができます。分離線種や、分離線位置、分割タイプを利用して文字列を分割する方法がいくつかあります。例えば、［分割］を使用して、ライブラリ部品名を特定の断片に切り離すことができます。

7.ユーザーは複数のルールを単一スキームプロパティに割り当てることができます。これは、例えば、いくつかのツールを使用して同じIFC要素タイプを作成した場合に便利です。ルールは、ユーザーインターフェイスに表示される順に適用されます。最初に表示された評価可能なルールが適用されます。

例：

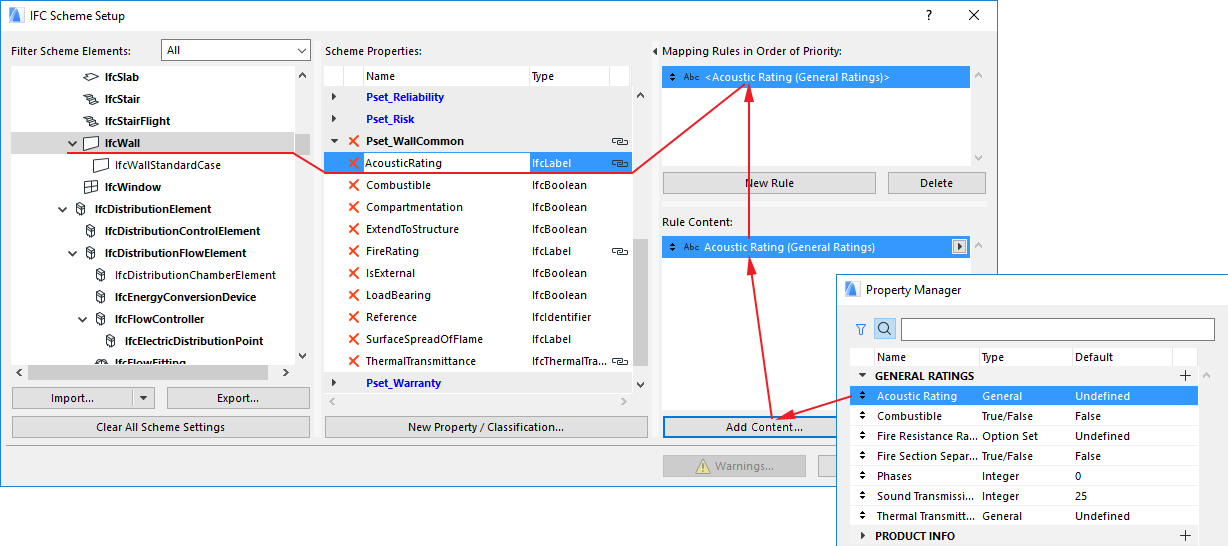

1.ユーザー定義の「音響等級」プロパティ（［オプション］→［プロパティマネージャー］）をIFC標準スキームによってIfcWallに定義された「AcousticRating」プロパティにマッピングします。

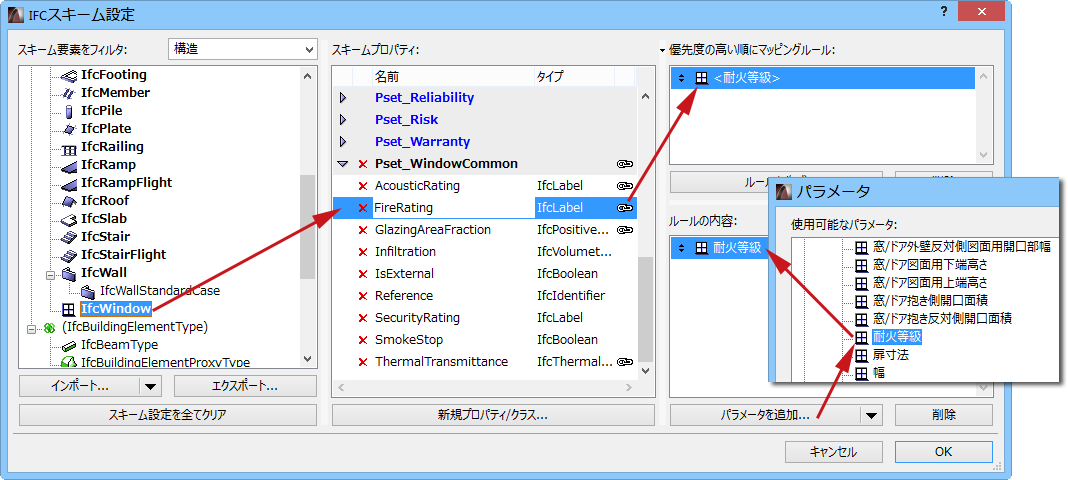

2.窓の「耐火等級」パラメータをIFC標準スキームによってIfcWindow用に定義した「FireRating」プロパティにマッピングします。

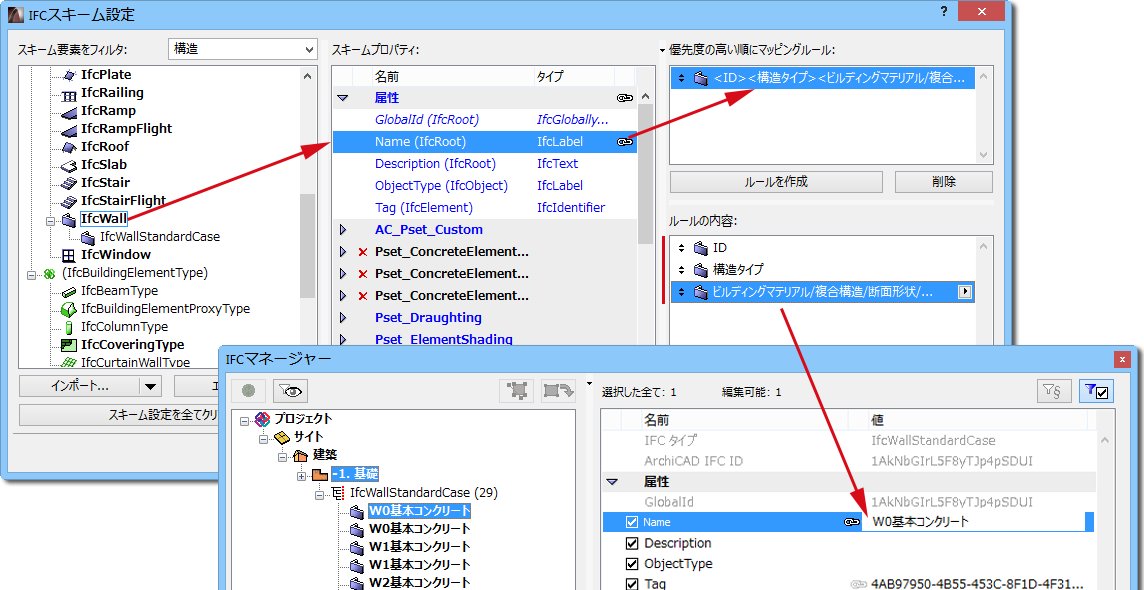

3.壁IDとビルディングマテリアル/複合構造名の組み合わせを使用して、IfcWall要素の名称属性を定義します。

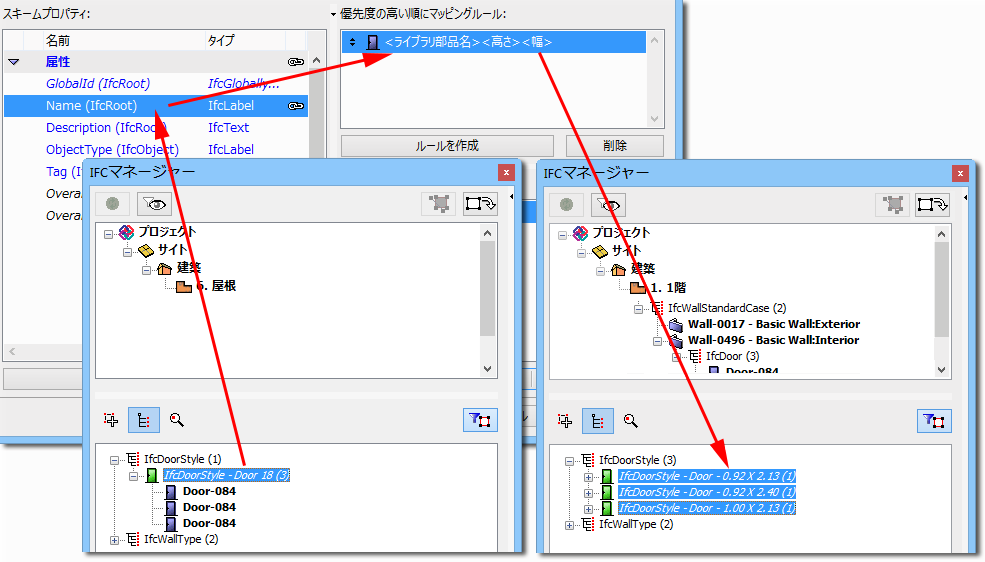

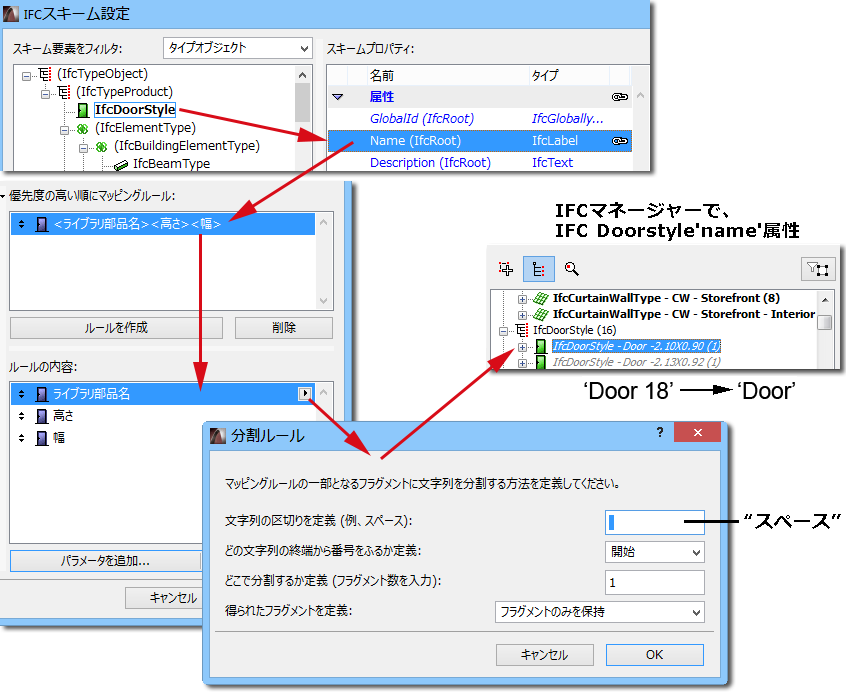

4.『ドアの「ライブラリ部品名」の一部 + 静的テキスト「-」+「幅」+ 静的テキスト「X」+「高さ」』を使用して、IfcDoorStyleの「名称」属性を定義します（上記の文字列タイプルールの分割を参照）。また、このルールは、プログラムの製品出荷時のIfcDoorStyle作成ルールを（「IFC製品タイプ」を参照）新規のIfcDoorStyle名で上書きし、自動的に該当するドアを作成します（ユーザーはIFCマネージャーで結果を再確認することができます）。

5.IfcDoorの「コスト」プロパティをライブラリ部品に依存するパラメータとして定義します。マップ処理の対象として「GSドア」ライブラリ部品の「gs_list_cost」パラメータを選択します。マップ処理ルールは、「GSドア」サブタイプの子要素（「ドア」、「両開きドア」、「金属ドア」など）であるライブラリ部品に対して有効になります。

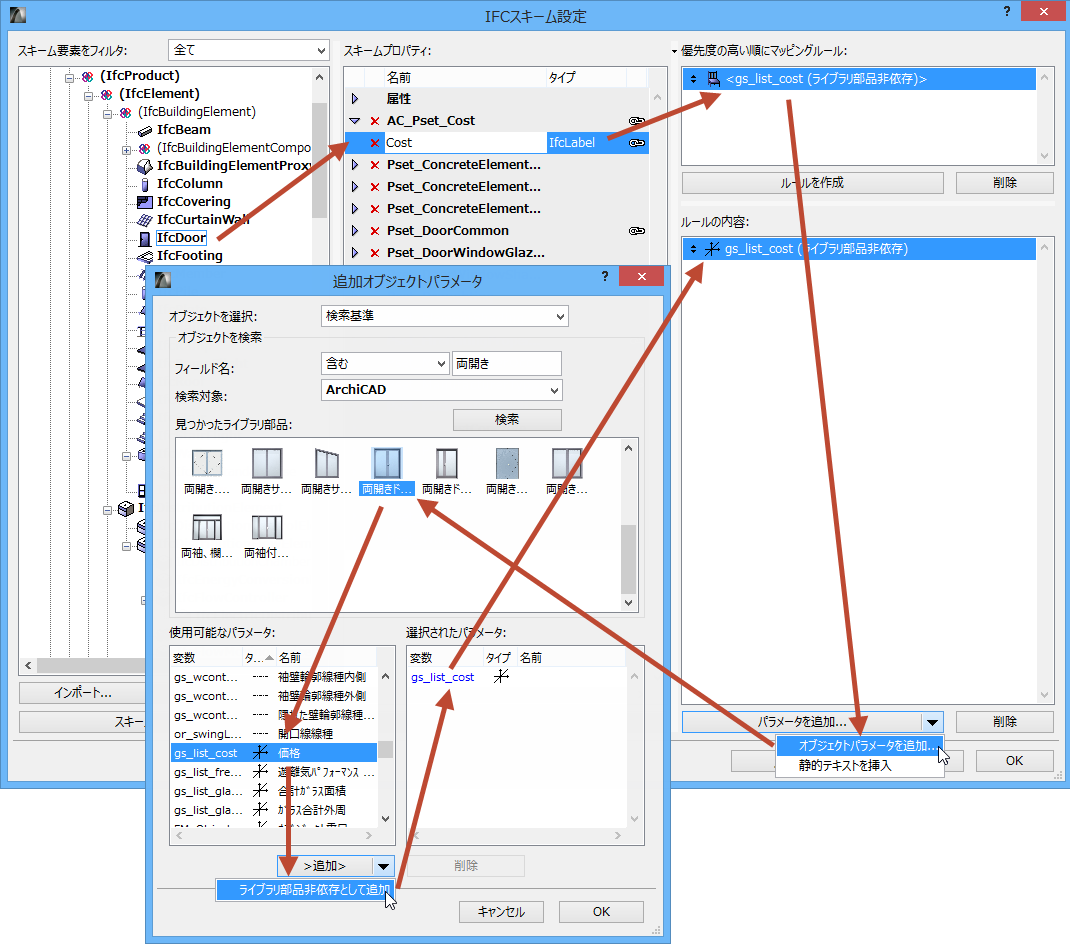

6.IfcDoorの「コスト」プロパティをライブラリ部品に依存しないパラメータとして定義します。マップ処理の対象として「両開きドア」の「gs_list_cost」パラメータを選択します。マップ処理ルールは、IfcDoorに変換され、「gs_list_cost」パラメータを含む全てのライブラリ部品（「ドア」、「金属ドア」など）に対して有効になります。

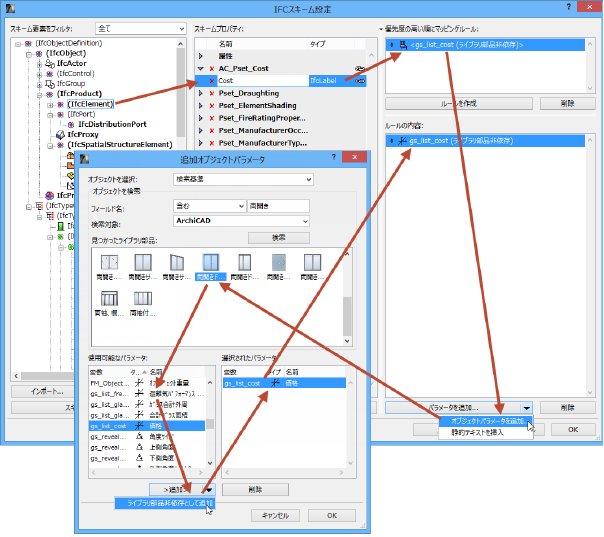

7.IfcElementの「コスト」プロパティをライブラリ部品に依存しないパラメータとして定義します。マップ処理の対象として「両開きドア」の「gs_list_cost」パラメータを選択します。マップ処理ルールは、IfcDoor要素だけでなく、IfcElementの子要素（IfcWindow、IfcFurnishingElement、IfcDistributionElement、IfcTransportElementなど）であるIFCエンティティに変換され、「gs_list_cost」パラメータ（「アームチェア」、「デスク」、「浴槽」、「シンク」など）を含む他の全てのライブラリ部品に対しても有効になります。

どの要素にマップルールが割り当てられているかを確認することができます。プロパティには黒のロックアイコンが後に付きます。また、上記の要素には、IFCマネージャーおよび要素設定でも同じアイコンが表示されます。

一部の属性とプロパティデータには、事前定義済みのマップルールが付属しています。これらのルールは［IFCスキーム設定］ダイアログボックスには表示されませんが、（値を持っている場合）IFCマネージャーおよび要素設定でグレーのロックアイコンで表示されます。下表に事前定義済みのマップルールを示します。ユーザーは、IFCスキーム設定でこれらのマップルールを作成する必要はありません。

注記：デフォルトでは、IFCプロジェクト、IFCサイト、IFC建物、IFCフロアの各エンティティには同じGlobalID属性が割り当てられます。さらに詳しく言うと、［プロジェクト情報］ダイアログボックス（［ファイル］→［情報］）で各IDフィールドに同じキーワードが指定されている場合（または値が何も指定されていない場合）、Global IDが同じになります。ただし、これらのキーワードを［プロジェクト情報］ダイアログボックスで変更すると、空間エンティティが同一のGlobalIDを持つか、または異なるGlobalIDを持つかを制御できます。

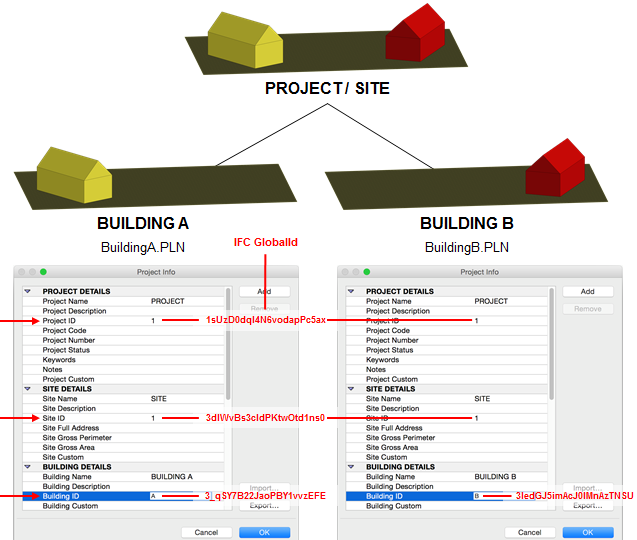

例えば、2つの個別の建築物（それぞれ個別のARCHICADプロジェクトで保存）があるとします。両方のプロジェクトと両方のサイトで同じGlobalIDを共有しますが、各サイトのさまざまな建物には異なるGlobalIDを設定する場合を考えます。

これを行うには、両方のプロジェクトの「プロジェクトID」フィールドと「敷地ID」フィールドに同じキーワードを指定します。「建造物ID」フィールドには異なるキーワードを入力します。

［プロジェクト情報］ダイアログボックスには、IFCフロアエンティティに対応するIDフィールドはありません。IFCフロアエンティティのGlobalIDは、その建造物IDから取得されます。2つの個別のARCHICADプロジェクト内の2つの建物の建造物IDが同じである場合、フロア番号が同じであるそれらの建物の全てのフロアのGlobalIDは同じになります。
