Использование Слоев для Предотвращения Пересечений

Статусы Слоев позволяют управлять пересечением расположенных на них элементов. Это осуществляется при помощи номеров Групп Пересечения Слоев.

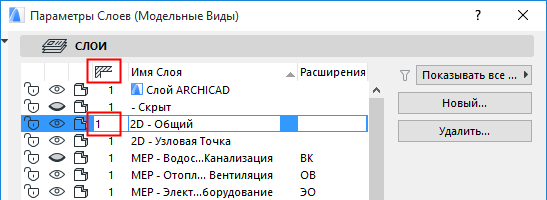

Номера в столбце пересечений, находящемся в панели Слоев (Документ > Слои > Параметры Слоев) - это номера групп пересечения слоев, на которых расположены те или иные элементы.

Пересекающиеся элементы, принадлежащие одной Группе Пересечения Слов, будут соединяться друг с другом при условии их корректного сопряжения. Элементы различных Групп Пересечения Слоев не соединяются друг с другом.

Примечание: Цифровые значения пересечения Слоев не имеют ничего общего с приоритетами элементов; они используются только как маркировка (например, 1 или 2) для группируемых элементов.

Примечание: Два элемента, принадлежащих к группе со значением пересечения 0, пересекаться НЕ будут.

Только элементы одного уровня пересечения соединяются друг с другом.

По умолчанию для каждого слоя используется группа номер 1, поэтому все сопрягающиеся друг с другом элементы будут соединяться согласно обычным правилам соединения, действующим в ARCHICAD.

Существует возможность предотвратить такое соединение, например, чтобы показать детали многослойных стен, которые не были соединены. Для этого следует разместить сопрягающиеся стены на различных слоях, а затем для одного из этих слоев изменить номер Группы Пересечения Слоев.

Слои, на которых расположены стены, имеют одинаковые Номера Групп Пересечения

Слои, на которых расположены стены, имеют различные Номера Групп Пересечения

Примечание о Пересечении со Скрытым Слоем: Элементы, имеющие идентичные группы пересечения, будут пересекаться, даже если один из слоев скрыт. Это может привести к "исчезновению" линий, в местах пересечения с элементами скрытого слоя. Во избежание подобных ситуаций откройте диалог Параметров Слоев, выберите один из слоев и измените его номер Группы Пересечения.

Исключение для Уровня 0: Элементы, расположенные на слоях с группой пересечения 0 (независимо от того, принадлежат ли они одному слою), пересекаться НЕ будут.
