Команды меню Документ > Визуализация > Привязка 3D-текстуры предназначены для настройки ориентации и расположения начала координат текстуры, наложенной на конструктивный элемент и отображаемой в 3D-видах.
Эти команды доступны только в 3D-окне и только при наличии в выборке конструктивных элементов, покрытия которых имеют Текстуру (Параметры > Реквизиты Элементов > Покрытия).
Для получения информации о дополнительных возможностях наложения текстур на грани Морфов см. Наложение и Ориентация Текстуры Морфа.
Настройка Расположения Начала Координат Текстуры
Команда Задать Начало, находящаяся в меню Документ > Визуализация > Привязка 3D-текстуры, позволяет настроить расположение начала координат Текстуры, наложенной на конструктивный элемент.
1.Выберите один или несколько элементов в 3D-окне.
2.Щелчком мыши укажите в 3D-пространстве точку или введите координаты в Табло Слежения.

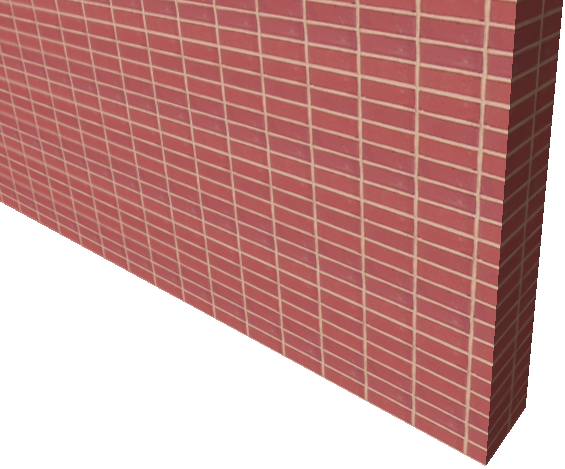

В нашем примере изначально текстура кирпичной стены располагается следующим образом:

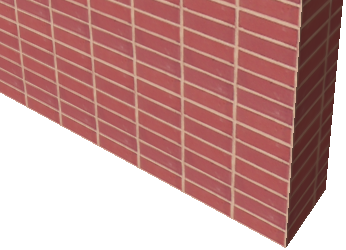

Для перемещения начала текстуры в угол стены, то есть таким образом, чтобы текстура начиналась с угла стены, выберите стену и активируйте команду Документ > Визуализация > Привязка 3D-текстуры > Задать Начало. Затем сделайте щелчок в углу стены.
Изменение начала координат текстуры отражается на всех поверхностях выбранных элементов. Вы не можете, например, использовать различное начало для внутренней и наружной поверхностей стены.
Команда Установить Направление, расположенная в меню Документ > Визуализация > Привязка 3D-текстуры, позволяет настроить направление (ориентацию) Текстуры, наложенной на конструктивный элемент.
1.Выберите один или несколько элементов в 3D-окне.
2.Активируйте команду Документ > Визуализация > Привязка 3D-текстуры > Задать Направление.
3.Сделайте щелчок на поверхности выбранного элемента. Щелчок на ребре Стены, Перекрытия или Крыши приведет к отмене операции.

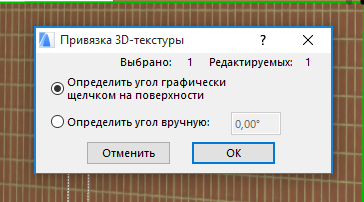

4.В появившемся диалоговом окне выберите вариант указания направления текстуры: графически или вручную. Затем нажмите кнопку OK.
5.Если вы выбрали графический вариант, то укажите вектор направления текстуры двумя щелчками мыши. Для указания вектора можно использовать привязку к узловым точкам элемента.
6.Выбор варианта указания угла вручную активирует поле ввода, в котором вы можете задать значение угла поворота текстуры против часовой стрелки относительно ее стандартного направления.

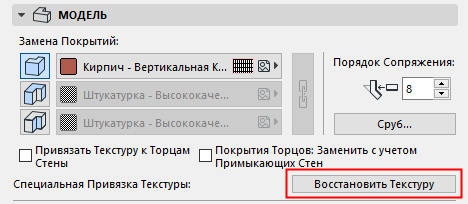

Для восстановления стандартной ориентации и расположения Текстуры выберите элемент и раскройте панель Модель в диалоге Параметров элемента. В этой панели отображается информация о Специальной Текстуре. Нажмите кнопку Восстановить Текстуру, чтобы отменить настройки, сделанные в 3D-окне.
Можно также выбрать сразу несколько элементов различных типов и применить команду Восстановить, находящуюся в меню Документ > Визуализация > Привязка 3D-текстуры. Чтобы отменить настройки расположения и ориентации текстур всех элементов, активируйте в 3D-окне команду
Документ > Визуализация > Привязка 3D-текстуры > Восстановить Все, не добавляя в выборку ни один элемент.
