Добавление новых вершин 3D-сетки

1.При активном инструменте 3D-сетка выберите 3D-сетку.

2.Начертите замкнутый многоугольник или ломаную линию внутри многоугольника 3D-сетки.

(Если Вы произвели построение частично за пределами выбранной сетки, то будут восприняты только те вершины, которые оказались внутри контура сетки.)

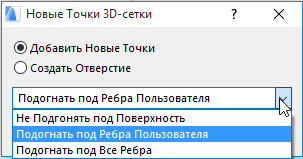

Открывается диалоговое окно Новые точки 3D-сетки.

3.Выберите вариант Добавить новые точки. (Если Вы начертили отрезок прямой линии, а не ломаную линию или многоугольник, то это вариант выбирается по умолчанию и в диалоге никакой выбор не предоставляется.)

4.Из всплывающего меню выберите вариант для указания взаимосвязи между вновь создаваемыми вершинами и существующими.

•Если Вы выбираете вариант Не подгонять под поверхность, то новые точки будут добавлены со значением высоты, установленном в диалоге установки параметров 3D-сетки. Пересекающиеся определенные пользователем ребра сохранят свою высоту.

•Если Вы выбираете вариант Подогнать под ребра пользователя, новые точки будут размещены на текущей поверхности 3D-сетки и только ребра, определенные пользователем, сохранят свою высоту. Этот метод рекомендуется в том случае, когда предполагается построение реалистических изображений.

•Если Вы выбираете вариант Подогнать под все ребра, новые точки будут размещены на текущей поверхности 3D-сетки и все ребра сохранят свою высоту. Этот метод является наиболее точным, но он может создавать большое количество ребер.
