Создание Контура Навесной Стены в Окне Разреза

Данный способ используется для создания Навесной Стены путем указания ее Контура в окне Разреза.

Примечание: Применение геометрического варианта Контур на Плане Этажа приводит к созданию горизонтальной Навесной Стены, размещаемой на уровне Этажа.

Предположим, нам необходимо создать Навесную Стену для модели здания, приведенной на иллюстрации. При этом Обвязка Навесной Стены должна совпадать с проемом, находящимся на южном фасаде здания. Выполнить данное построение можно при помощи геометрического варианта Контур в окне Разреза.

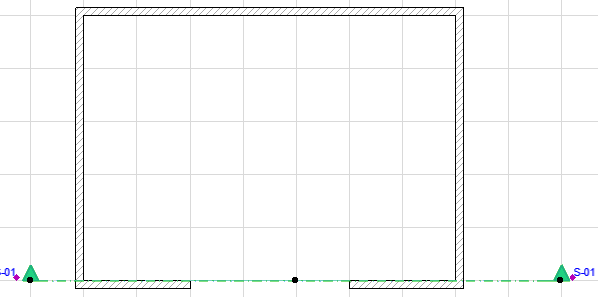

Прежде всего следует разместить линию Сечения на Плане Этажа. Обратите внимание, что это Сечение используется исключительно как плоскость ввода Навесной Стены, которая в окнах Разрезов/Фасадов точно совпадает с плоскостью Сечения.

Откройте окно Разреза. Активируйте инструмент Навесная Стена и выберите в Информационном Табло геометрический вариант Контур.

Щелчками мыши начертите полилинию Контура Навесной Стены, совпадающую с контуром проема в стене. Сделайте двойной щелчок или щелкните курсором-Молотком для замыкания многоугольника.

Примечание: В этом случае Линией Привязки является первый начерченный отрезок Контура.

Затем переместите курсор, принявший форму солнца и сделайте щелчок мышью, что бы указать наружную сторону Навесной Стены:

•При щелчке за пределами многоугольника наружная сторона будет обращена в ту же сторону, что и направление Сечения (от вас). На Плане Этажа результат будет выглядеть следующим образом:

•При щелчке внутри контура многоугольника (на поверхности Навесной Стены) наружная сторона будет обращена в сторону, противоположную направлению Сечения (то есть к вам). На Плане Этажа результат будет выглядеть следующим образом:

В данном примере наружная сторона Навесной Стены должна быть обращена за пределы здания, то есть в сторону, противоположную направлению Сечения. Поэтому курсор в форме солнца следует расположить внутри контура многоугольника:

После завершения построения компоненты Навесной Стены не видны в окне Разреза, так как они расположены непосредственно на плоскости ввода (то есть за линией Сечения). Однако при переключении в окно Плана Этажа или в 3D-окно все компоненты Навесной Стены отображаются корректно:

Для редактирования отдельных Компонентов Навесной Стены в Режиме Редактирования выберите Навесную Стену и нажмите кнопку Редактировать. Если Навесная Стена выбрана на Плане Этажа или в Разрезе/Фасаде, то становится доступна кнопка Редактировать в 3D.
