Создание Полуцилиндрической Навесной Стены в 3D-окне

Предположим, нам требуется разместить полуцилиндрическую Навесную Стену на перекрытии в 3D-окне.

Активировав инструмент Навесная Стена, выберите в Информационном Табло геометрический вариант По Радиусу и Оси и Горизонтальное расположение плоскости ввода.

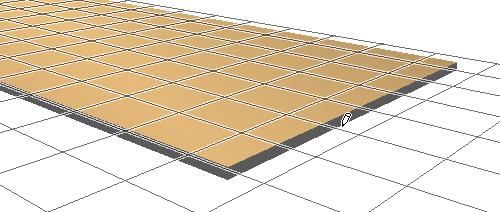

Щелкните на перекрытии для размещения соответствующей горизонтальной плоскости ввода.

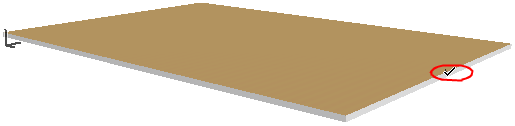

При помощи функции Специальной Привязки сделайте щелчок в центре ребра перекрытия, чтобы указать точку, через которую должна пройти ось полуцилиндра.

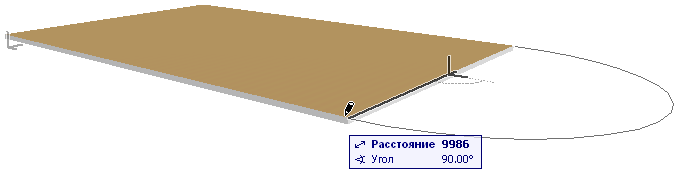

Переместите курсор на одну из вершин перекрытия, являющихся кончеными точками ребра, и сделайте щелчок мышью. Обратите внимание на обратную графическую связь облегчающую процесс построения.

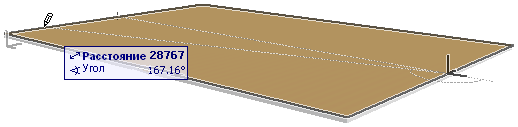

Затем переместите курсор на одну из вершин противоположного ребра перекрытия и сделайте еще один щелчок мышью, чтобы указать длину Навесной Стены.

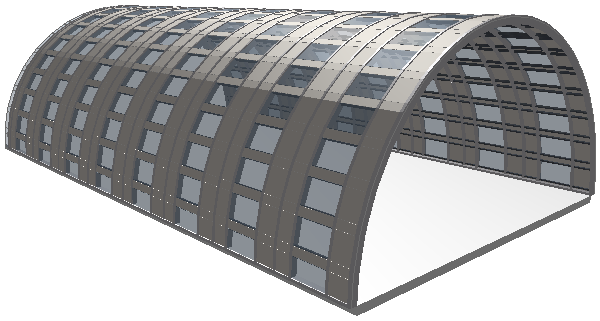

Проверьте полученный результат в 3D-окне.
