Редактирование Контура Навесной Стены в Окне Разреза
В окне Разреза или Фасада нельзя воспользоваться командами графического редактирования Контура Навесной Стены, но в этих окна доступны команды изменения геометрии Навесной Стены на основе выбранной штриховки.
Следующие команды (Конструирование > Изменить Навесную Стену > Редактировать Контур в Разрезе) доступны только в окнах Разрезов, Фасадов и Разверток:
•Переопределить Контур на Основании Штриховки

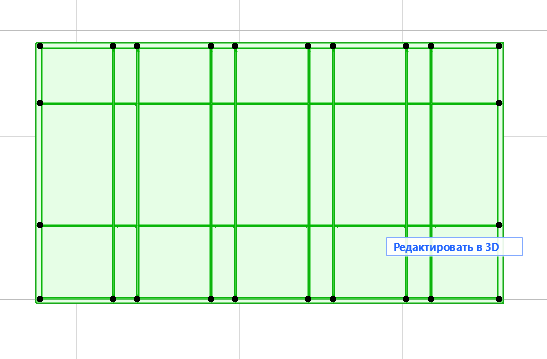

Откройте Фасад, на котором присутствует Навесная Стена. Выберите Навесную Стену.

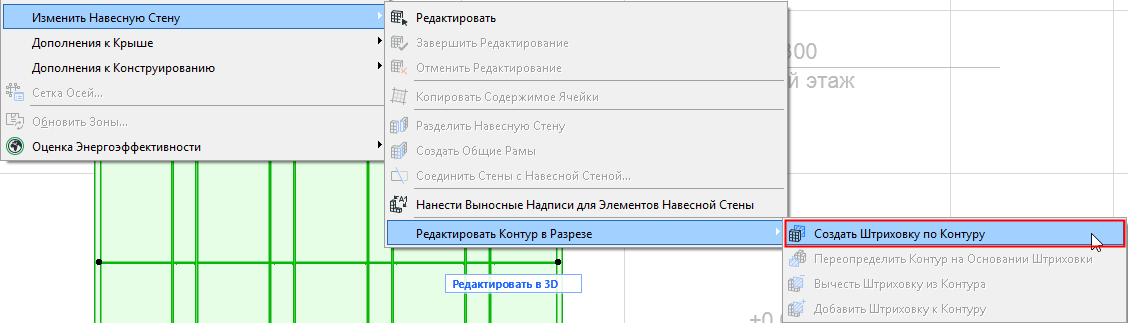

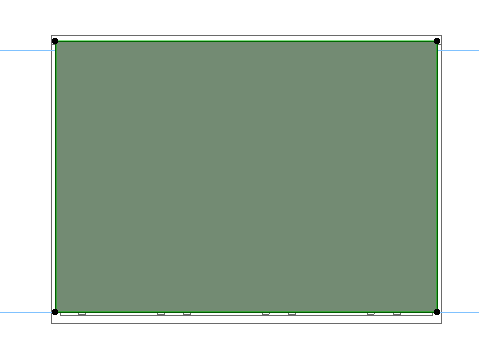

Активируйте команду меню Конструирование > Изменить Навесную Стену > Редактировать Контур в Разрезе > Создать Штриховку по Контуру. В результате будет создана область штриховки, совпадающая с Контуром Навесной Стены. Штриховка окажется на переднем плане, поэтому Навесная Стена не будет видна.
Затем выберите многоугольник Штриховки и отредактируйте его при помощи команд Локальной Панели таким образом, чтобы получить нужную форму.
В данном примере мы сместили все ребра штриховки на 350 миллиметров, воспользовавшись командой Смещения Всех Ребер, присутствующей в Локальной Панели (которая появляется при щелчке на одной из вершин выбранного многоугольника).
Выполнив нужные изменения геометрии штриховки, активируйте команду меню Конструирование > Изменить Навесную Стену > Редактировать Контур в Разрезе > Переопределить Контур на Основании Штриховки и сделайте щелчок мышью на Навесной Стене. В результате Контур Навесной Стены изменится в соответствии с формой штриховки.
Удалите штриховку и проверьте полученный результат.
Другие Функции Редактирования Навесной Стены в Окне Разреза
Активируйте инструмент Штриховка и создайте произвольный многоугольник Штриховки на поверхности Навесной Стены. Воспользуйтесь командой меню Конструирование > Изменить Навесную Стену > Редактировать Контур в Разрезе > Вычесть Штриховку из Контура или Добавить Штриховку к Контуру. В результате Контур Навесной Стены будет изменен соответствующим образом.
См. также Добавление и Вычитание Многоугольников.
